Высокоскоростные печатные платы

₽0827.50
100+ Один

Получение последних цен

Параметры продукта

Изготовление на заказ:

доступно
Тип:

Жесткая печатная плата
Диэлектрик:

тип FR-4

Подробнее Связаться с магазином

ООО Сычуань Лунъюй Инновационные Электронные Технологии

КНР, провинция Сычуань, г. Суйнин, ул. Минсин Дадао, южная дорога аэропорта, PCB-зона, корпус №4

Описание продукта

Информация о компании

Основная информация

Толщина наружной меди

1OZ-4OZ(35мк-140мк)

Толщина внутренней меди

0.5OZ-3OZ(18мк-105мк)

Допуск на форму

±0.1мм(4mil)

SMT Минимальная ширина мостика сопротивления припою

0.08мм

Минимальное окно сопротивления припою

0,05мм

Коробление доски

≤ 0,7%

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Специально разработана для стабильной передачи высокоскоростных цифровых сигналов. Когда скорость схемы достигает 45-50 МГц, и доля высокоскоростных сигналов превышает одну треть, она относится к данному типу. Для её изготовления требуются материалы с низкими потерями, технологии точного формирования проводников, строгий контроль целостности сигналов и электромагнитной совместимости. Обладает характеристиками низкой диэлектрической проницаемости и малым коэффициентом потерь, что позволяет уменьшить задержку сигнала и его затухание, обеспечивая стабильную и точную передачу. Широко применяется в телекоммуникационном оборудовании, центрах обработки данных, автомобильной электронике, аэрокосмической отрасли, являясь ключевым компонентом базовых станций 5G, высокоскоростных серверов, систем автономного вождения и других устройств, способствуя повышению производительности электронного оборудования.

FR4 двухсторонняя/многослойная PCB -стандартные производственные характеристики и параметры
серийный номер	Проект	Производственные мощности и параметры	Серийный номер	Проект	Производственная мощность и параметры
1	Пластина	Доска Шэнъи/Доска Цзянборд	16	Толщина наружной меди	1OZ-4OZ(35мк-140мк)
2	Количество слоев	2-36 слоев	17	Толщина внутренней меди	0.5OZ-3OZ(18мк-105мк)
3	Минимальная толщина пластины	Двухсторонний-0,1мм; 4-х слойный-0,4мм.	18	Допуск на форму	±0.1мм(4mil)
4	Максимальная толщина пластины	10.00 мм	19	SMT Минимальная ширина мостика сопротивления припою	0.08мм
5	Максимальная длина пластины	1200.00 мм с обеих сторон	20	Минимальное окно сопротивления припою	0,05мм
6	Минимальная ширина/расстояние между линиями	0.075мм/0.075мм(3mil/3mil)	21	Коробление доски	≤ 0,7%
7	Минимальное расстояние между колодками	0.1мм(4mil)	22	Процесс обработки поверхности	Напыление олова (выравнивание горячим воздухом)
8	Минимальный диаметр готового отверстия	0.15мм(6mil)			Золотое покрытие/химическое погружение золота
9	Максимальный диаметр готового отверстия	6.30мм(25mil)			Золотое покрытие пальцев
10	Толщина меди стенки отверстия	≥ 25мк(1mil)			OSP
11	Допуск положения отверстия	±0.05мм(2mil)			Иммерсионное олово
12	Допуск для отверстия PTH	±0.075мм(3mil)	23	Специальный процесс	Сверление на контролируемую глубину
13	Допуск для отверстия NPTH	±0.05мм(2мил)			Сверление с обратной стороны
14	Минимальный диаметр слепого отверстия	0,1мм(4мил)			Гальваническое заполнение отверстий
15	Максимальное отношение толщины к диаметру	1:12			Заполнение отверстий медной/серебряной пастой

Тип деятельности:

Производитель / завод
Основная продукция:

специализируется на производстве срочных заказов, образцов и малосерийных партий PCB.
Количество сотрудников:

111
Год основания:

2006
Сертификация систем менеджмента:

ISO9000
Средний срок поставки:

Oдин месяц
Номер:

111
Среднее время ответа:

24 часа

ООО Сычуань Лунъюй Инновационные Электронные Технологии специализируется на производстве срочных заказов, образцов и малосерийных партий PCB.

Компания предлагает ускоренное производство: 1-3 дня для двусторонних плат и 2-4 дня для многослойных плат.

В структуре компании работают два подразделения: [Отдел PCB] и [Отдел высокочастотных и микроволновых технологий].

ООО Сычуань Лунъюй Инновационные Электронные Технологии осуществляет деятельность по трем основным направлениям: 1. Двусторонние и многослойные печатные платы FR4 для военного и гражданского применения. 2. Полупроводниковые тестовые платы (ATE) 3. Высокочастотные и микроволновые печатные платы.

Возможность торговать

Международные торговые термины(Incoterms):

1111
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

Oдин месяц
Количество сотрудников по внешней торговле:

11
Год начала экспорта:

2006
Доля экспорта:

20%
Основные рынки сбыта:

США, Европа, Россия
Ближайший порт:

Порт Чэнду
Схема импорта-экспорта:

Oбщая торговля

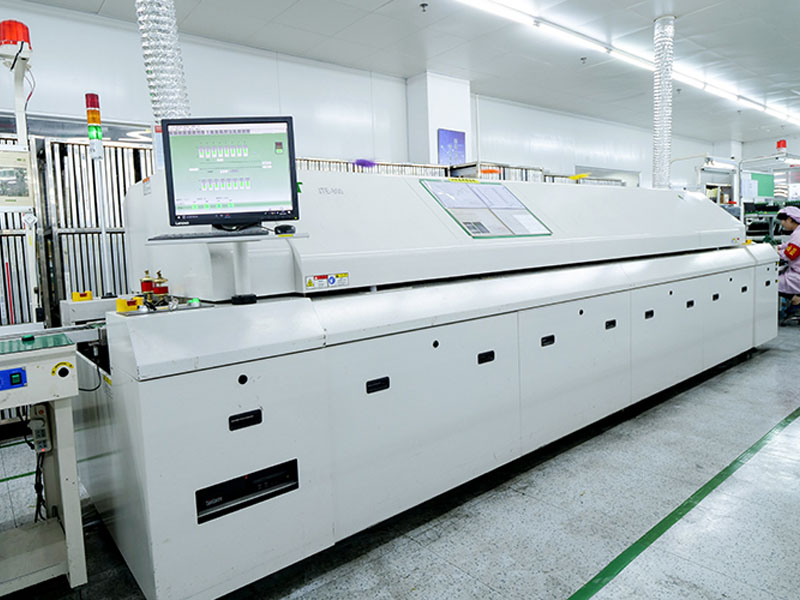

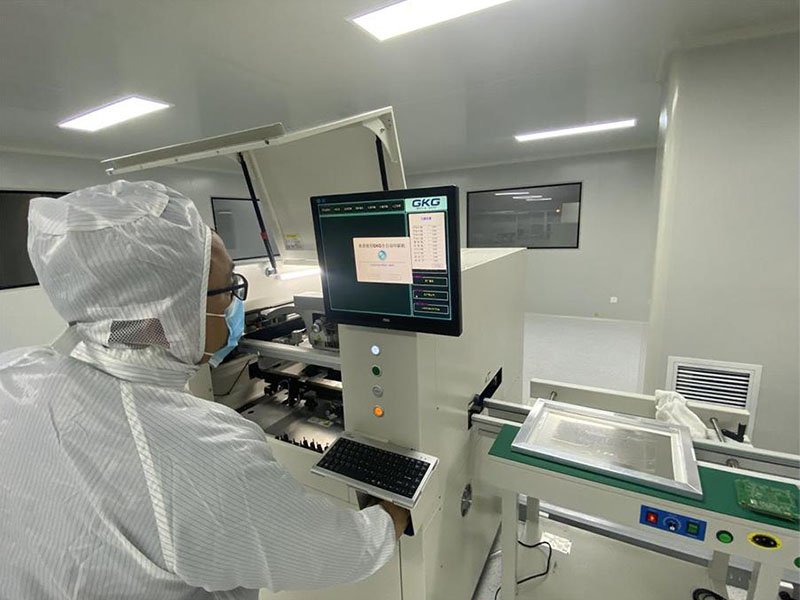

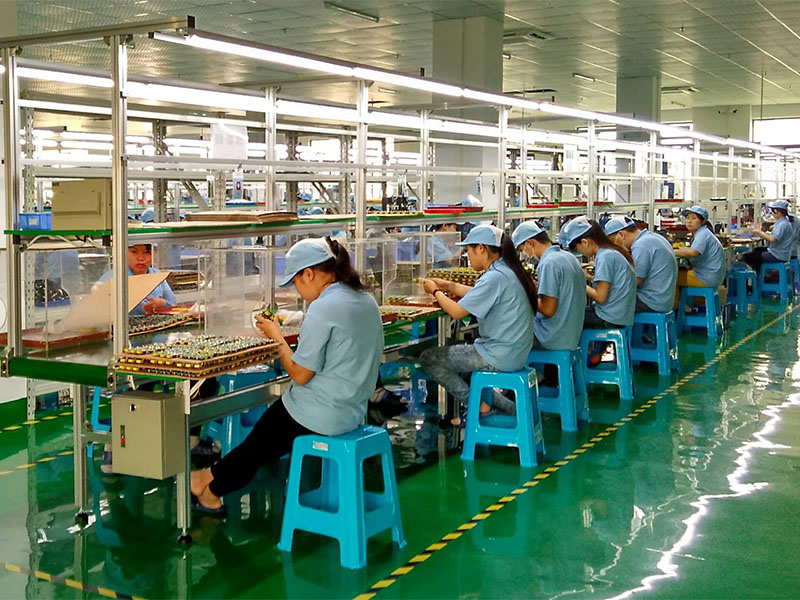

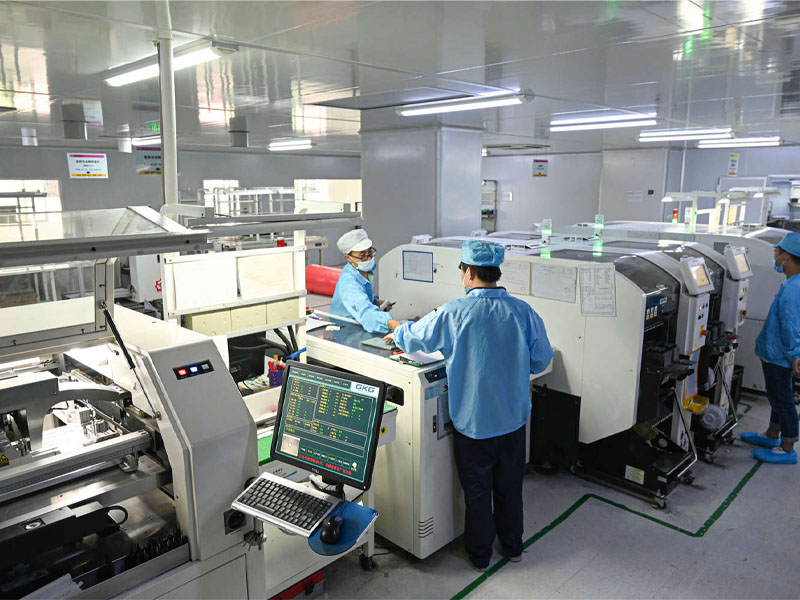

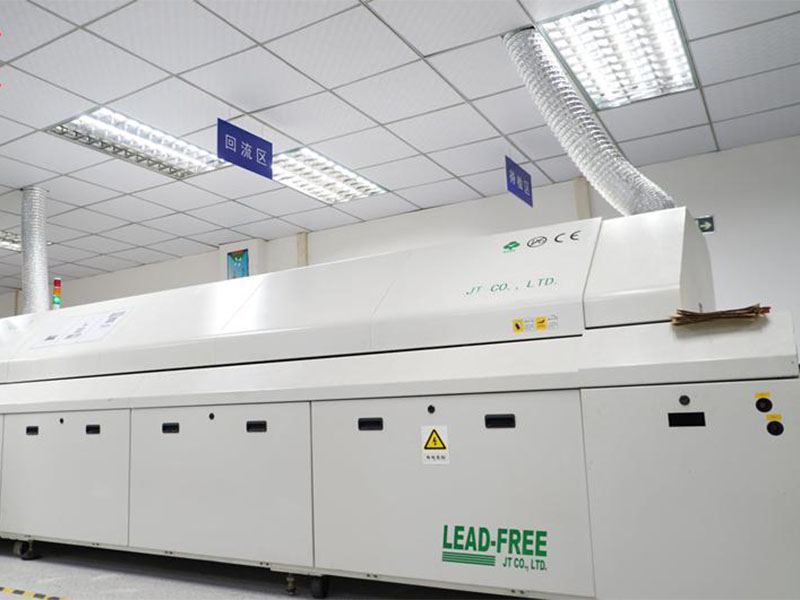

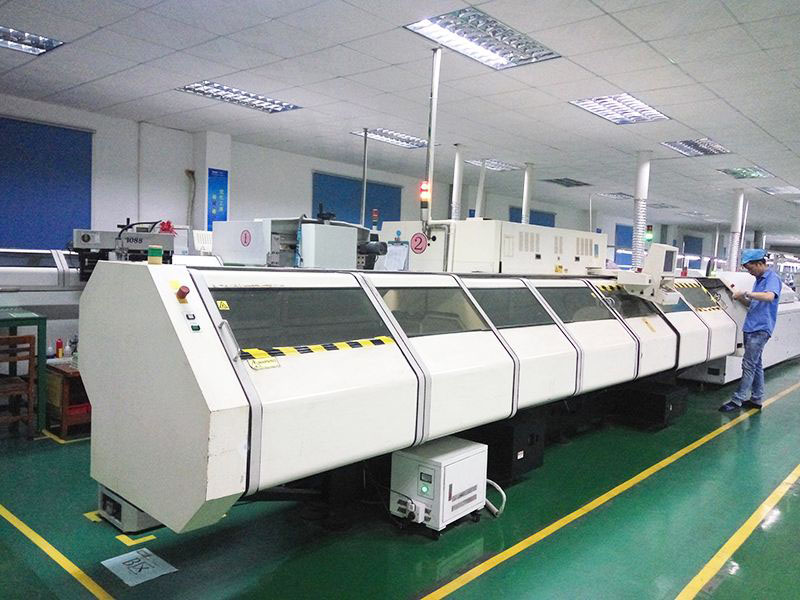

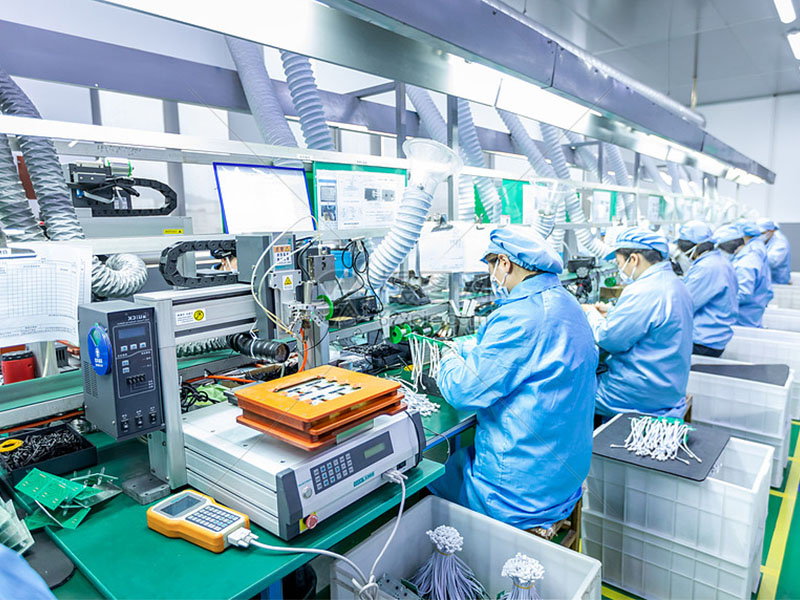

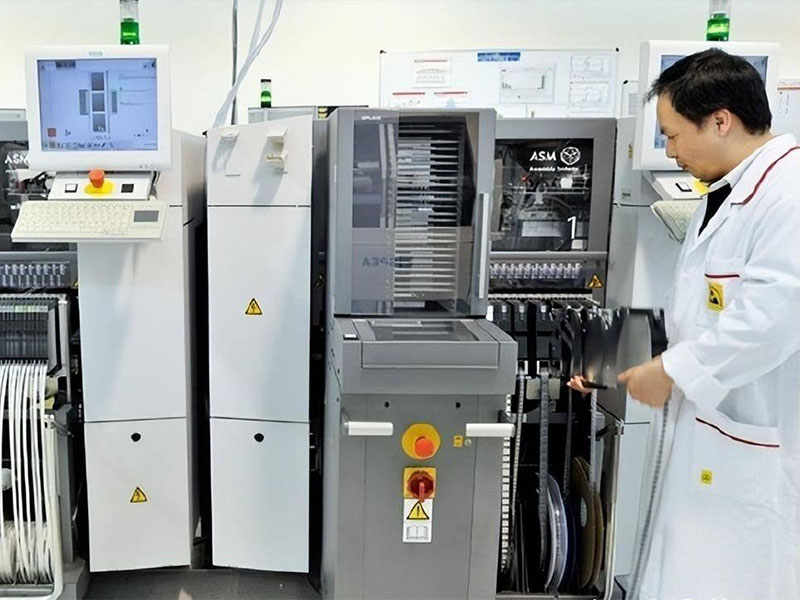

Производственные мощности

Адрес завода:

КНР, провинция Сычуань, г. Суйнин, ул. Минсин Дадао, южная дорога аэропорта, PCB-зона, корпус №4
Научно-исследовательский потенциал:

В структуре компании работают два подразделения: [Отдел PCB] и [Отдел высокочастотных и микроволновых технологий].
Количество научных сотрудников:

111
Годовой объем производства:

111111
