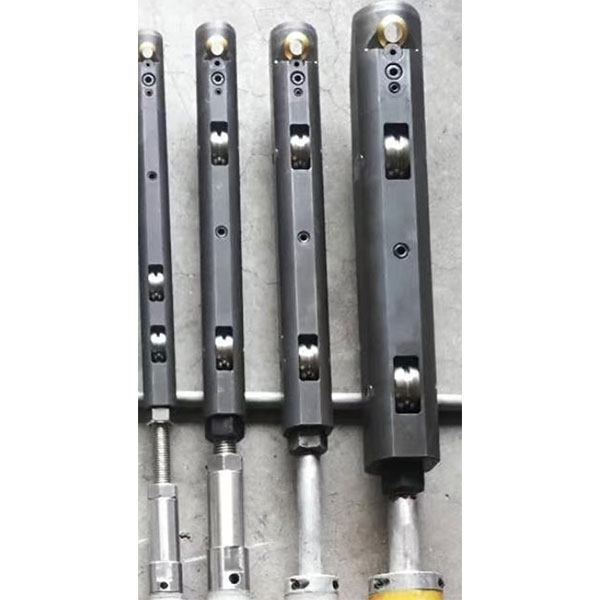

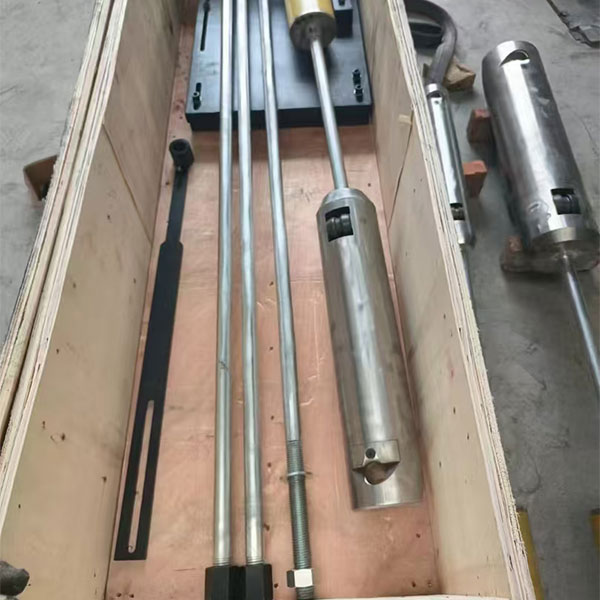

Конструктивные особенности

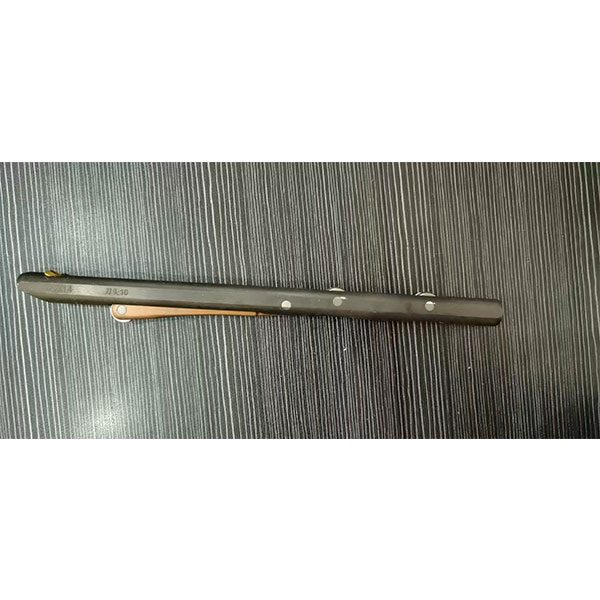

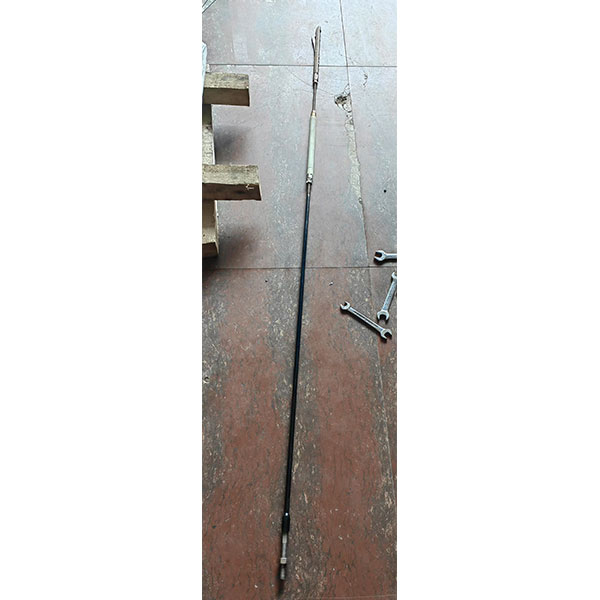

1. Стержень ножа: обычно имеет дугообразную форму и может деформироваться, один конец соединен с тяговым стержнем резистора, положение относительно фиксировано, а другой конец снабжен кольцевым ножом. Некоторые ножевые планки имеют на одном конце рядом с кольцевым ножом монтажный паз для установки направляющего колеса, что может уменьшить трение со сварной трубой.

2. Кольцевой нож: это основной режущий компонент, имеющий форму кольца, с лезвием, прикрепленным к внутренней стенке сварной трубы, а сварной шов на внутренней стенке соскабливается во время движения сварной трубы.

3. Направляющее колесо: Некоторые внутренние скребки оснащены направляющими колесами, такими как первое направляющее колесо, второе направляющее колесо и т. д. На боковой стенке направляющего колеса по окружности предусмотрена кольцевая канавка для прохождения сварного шва, что позволяет уменьшить трение между стержнем инструмента и трубой, сваренной высокочастотной сваркой, увеличить количество точек контакта между стержнем инструмента и трубой, сваренной высокочастотной сваркой, а также уменьшить тряску стержня инструмента.

Как это работает

При производстве труб, сваренных высокочастотной сваркой, сварная труба формируется, а затем насаживается на кольцевой нож внутреннего скребка. Стержень ножа деформируется давлением внутренней стенки сварной трубы, так что лезвие кольцевого ножа всегда прилегает к внутренней стенке сварной трубы. Сварная труба движется под действием тяги производственной линии, а лезвие в верхней части кольцевого ножа соскребает заусенцы, сварные швы и т. д. с внутренней стенки сварной трубы, тем самым достигая цели очистки.

Сценарий применения

В основном используется на производственной линии труб, сваренных высокочастотным прямым швом. Заусенцы на внутренней стенке сварной трубы зачищаются сразу после ее формирования, чтобы обеспечить плоскостность и гладкость внутренней стенки сварной трубы, чтобы сварная труба могла соответствовать требованиям последующей обработки и использования, например, в качестве трубопровода для транспортировки жидкости, опорной конструкции и т. д.

Технические преимущества

Он может эффективно удалять заусенцы внутри сваренных высокочастотным прямым швом труб и улучшать качество сварных труб. При установке на производственной линии он может осуществлять автоматическую очистку и повышать эффективность производства. Некоторые внутренние скребки могут адаптироваться к сварным трубам различной округлости и спецификаций с помощью специальных конструкций, таких как деформируемые стержни инструментов и многонаправляющие колеса.
