Вертикальный кольцевой высокоградиентный высокоэффективный магнитный сепаратор серии DLS

₽10620000
1 шт.

Получение последних цен

Параметры продукта

Порт:

Шанхай
Производственная Мощность:

10 комплектов в месяц, 0.05-150тф
Условия Платежа:

L/C, T/T

Подробнее Связаться с магазином

ООО Юэян Далишэнь Электромагнитная Механическая

Парк высоких технологий Юеян, посёлок Жунцзявань, уезд Юеян

Описание продукта

Информация о компании

Основная информация

Магнитная напряженность

13000 GS

Емкость (твердая)

30~50 т/ч

Концентрация рудного питания

10~40%

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Высокоградиентный высокоэффективный магнитный сепаратор с вертикальным кольцом серии DLS

(Патент № ZL 2008 2 0119589.7)

Крупномасштабный вертикальный кольцевой высокоградиентный и высокоэффективный магнитный сепаратор серии DLS - это крупномасштабное металлургическое и горнодобывающее оборудование с независимыми правами интеллектуальной собственности, разработанное нашей компанией путем объединения характеристик отечественных и зарубежных магнитных сепараторов. Это оборудование объединяет в себе технологию машины, электричества и автоматического управления, и имеет преимущества большого коэффициента обогащения, сильной адаптации к колебаниям размера, концентрации и сорта сырья, надежной работы, удобной эксплуатации и обслуживания. Машина сортирует магнитные и слабомагнитные руды, достигая преимуществ высокого содержания концентрата и высокого коэффициента извлечения.

Продукт был оценен экспертами, организованными Департаментом науки и техники провинции Хунань, как находящийся на «передовом уровне в стране». В соответствии с потребностью в перерабатывающих мощностях была создана серия DLS.

В настоящее время данное оборудование применяется на крупных горнодобывающих предприятиях, включая Аньшаньскую железо-стальную группу, Баоускую железо-стальную группу, горнодобывающие объекты Уцюаньской компании, горнодобывающий комплекс Ланьсяньского уезда Тайюаньской железо-стальной группы, тибетское медное месторождение Юйлун, Китайскую алюминиевую корпорацию, Хайнаньскую горнодобывающую компанию и другие промышленные объекты глобального значения.

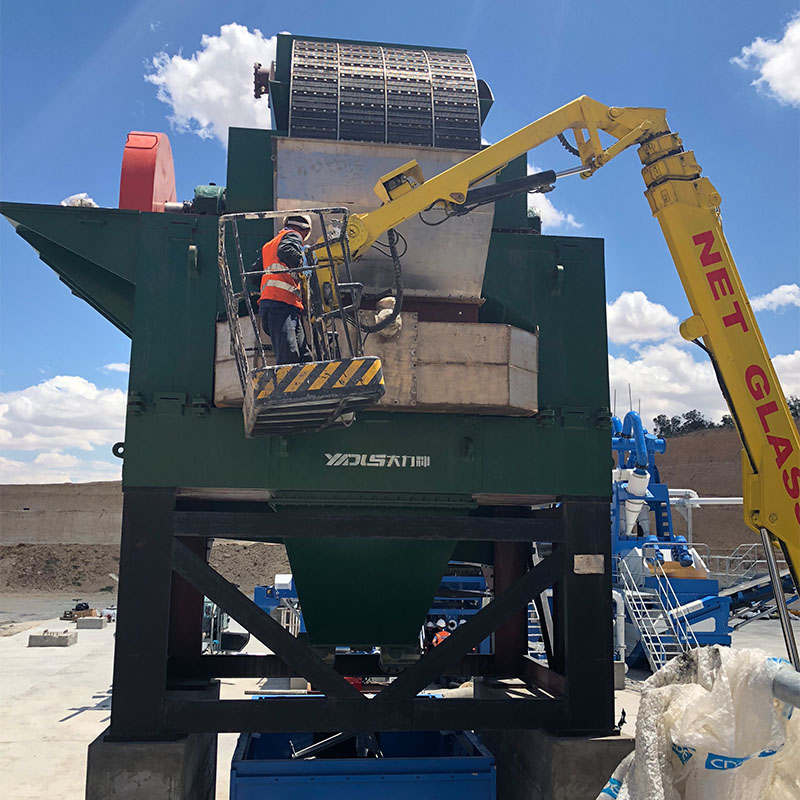

Вертикальный кольцевой высокоградиентный высокоэффективный магнитный сепаратор серии DLS_0008_DLS5

Область применения

● Обогащение слабомагнитных минералов. Например: гематит, лимонит, ильменит, вольфрамит, тантал-ниобий, марганцевая руда и так далее.

● Неметаллические минералы в дополнение к очистке железа. Например: полевой шпат, кварц, нефелин, флюорит, кремнезем, пироксен лития, каолин и так далее.

Принцип работы

Основная машина в основном состоит из вращающегося кольца, индукционной среды, железного ярма, катушки возбуждения, механизма высокочастотной вибрации, кронштейна, устройства для промывки водой и системы охлаждения катушки.

Катушка возбуждения вертикального кольцевого высокоградиентного и высокоэффективного магнитного сепаратора питается постоянным током, который создает индукционное магнитное поле в зоне сортировки, а поверхность магнитной среды, расположенной в зоне сортировки, создает высокоградиентное магнитное поле. Вращающееся кольцо вращается по часовой стрелке, и магнитная среда непрерывно подается в зону сортировки и выводится из нее. Суспензия подается из загрузочного бункера и проходит через вращающееся кольцо по зазору верхнего железного ярма. Магнитные частицы в пульпе адсорбируются на поверхности стержней магнитной среды и переносятся вращающимся кольцом в верхнюю часть немагнитной зоны, где смываются в бункер концентрата промывочной водой. Немагнитные частицы проходят через магнитную среду под действием силы тяжести, отделяются от магнитных частиц и поступают в хвостовой бункер через зазор нижнего железного коромысла для выгрузки.

Технические характеристики

● Высокая напряженность фонового магнитного поля. Номинальная напряженность фонового магнитного поля магнитного сепаратора достигает 1,8T, что позволяет сортировать слабомагнитные минералы. Между тем, фоновое магнитное поле не имеет места утечки и имеет высокую эффективность восстановления.

● Высокий градиент магнитного поля. Благодаря использованию нового типа медиа-бокса (патент №: ZL200920306697.X), сила магнитной индукции и градиент магнитного поля в зоне сортировки значительно улучшены за счет выбора специальных материалов магнитопроводящей среды и оптимизированной конструкции расположения магнитопроводящей среды, что улучшает способность захватывать минералы и снижает нижний предел размера частиц магнитной сортировки.

● обладает лучшими водосберегающими и энергосберегающими характеристиками. Оборудование экономит 20% энергии по сравнению с предыдущим аналогичным оборудованием.

● Катушка возбуждения использует передовую технологию обработки полностью закрытой изоляции, которая обладает отличной водонепроницаемостью, пылеудалением и коррозионной стойкостью, что гарантирует, что оборудование может работать в различных жестких условиях. Между тем, катушка имеет водяное охлаждение с низким уровнем повышения температуры, что значительно увеличивает срок службы катушки.

Скорость вращения поворотного кольца u и пульсирующий ход коробки хода регулируются с помощью преобразования частоты. Это удобно для полевого персонала в эксплуатации и настройке, что способствует получению лучшего эффекта сортировки.

● Оборудование имеет высокую степень автоматизации. Оборудование имеет передовую диагностику неисправностей, систему контроля уровня жидкости и систему дистанционного управления, которая реализует интеллектуальную эксплуатацию и управление оборудованием, что удобно для эксплуатации и настройки персонала на месте, и способствует получению лучшего эффекта сортировки.

● использует изолирующий трансформатор для предотвращения загрязнения электросети во время работы оборудования, вторичный выход трансформатора подвешен и имеет низкое напряжение, что делает работу на месте более безопасной и надежной.

Модель машины Наименование параметра		DLS-500	DLS-750	DLS-1000	DLS-1250	DLS-1500		DLS-1750	DLS-2000	DLS-2250
Наружный диаметр вращающегося кольца (мм)		500	750	1000	1250	1500		1750	2000	2250
Номинальная напряжённость магнитного поля (Тл)		1.3/1.1 （Плавная регулировка стабилизированного тока)
Скорость вращения кольца (об/мин)		2-4（Регулируемое частотное управление)
Крупность питания (мм)		-1.0					-1.2
Концентрация питания (%)		10～35
Производительность по пульпе (м³/ч)		0.3-0.5	1-3	12.5-20	20-50	50-100		75-150	100-200	150-250
Производительность по сухой руде (т/ч)		0.1-0.2	0.2-0.5	4-7	10-20	20-30		30-50	50-80	60-120
Номинальный ток намагничивания (А)		1200	850	650/520	850/750	950/950		1200/1000	1200/1200	1300/1200
Номинальное напряжение намагничивания (В)		8.3	13	26.5/25	23/20	28/24		31/30	35/29	45/42
Номинальная мощность намагничивания (кВт)		10	11	17/13	19/15	27/22		37/30	42/35	55/48
Электродвигатель вращающегося кольца (кВт)		0.37	0.55	1.5	2.2	4		5.5	7.5	7.5
Электродвигатель пульсации (кВт)		0.55	0.75	2.2	2.2	4		5.5	7.5	7.6
Ход пульсации (мм)		0-20					0-30
Частота пульсации (имп/мин)		300（Регулируемое частотное управление)
Давление подачи воды (МПа)		0.1-0.2					0.2-0.4
Расход воды (м³/ч)		0.7-1.5	5-8	8-14	20-36	40-60		60-100	80-120	100-150
Расход охлаждающей воды (м³/ч)		1.5～2	1.5-2	1.5-2	2-2.5	2.5-3		3-4	4-5	4.5-5.5
Вес основного оборудования (т)		1.5	4	6/5	14/12	20/18		32/29	48/41	65/55
Вес самого тяжелого компонента (т)		0.5	1	2	4	5		11	15	15
Габаритные размеры (мм)	Длина	1900	2000	2800	3400	3450		3900	4290	4600
	Ширина	1580	1360	2000	2400	3050		3500	3800	4200
	Высота	1320	1680	2560	2640	3150		3800	4500	4900
Сопутствующий вращающийся барабанный грохот для сепарации примесей		/	/	DL-810	DL-1210	DL-1210		DL-1415	DL-2020	DL-2020

Основные технические параметры (1)

Примечание: красным шрифтом выделены параметры фонового магнитного поля 1.1T магнитного сепаратора; мощность переработки сухой руды в данной таблице относится к переработке металлической руды, а переработка неметаллической руды составляет около половины.

Модель машины Наименование параметра		DLS-2500	DLS-2750	DLS-3000	DLS-3500	DLS-4000	DLS-4500	DLS-5000
Наружный диаметр вращающегося кольца (мм)		2500	2750	3000	3500	4000	4500	5000
Номинальная напряжённость магнитного поля (Тл)		1.3/1.1 （Плавная регулировка стабилизированного тока)
Скорость вращения кольца (об/мин)		2-4（Регулируемое частотное управление)
Крупность питания (мм)		-1.2
Концентрация питания (%)		10～35
Производительность по пульпе (м³/ч)		200-400	250-500	350-650	600-1000	750-1400	1100-1700	1400-2200
Производительность по сухой руде (т/ч)		100-150	120-200	150-250	250-400	350-500	450-700	600-850
Номинальный ток намагничивания (А)		1400/1200	1400/1200	1400/1400	1600/1500	1700/1600	1800/1650	1900/1750
Номинальное напряжение намагничивания (В)		45/42	52/46	62/50	66/60	72/65	78/70	85/77
Номинальная мощность намагничивания (кВт)		63/55	75/60	87/70	105/92	122/104	142/125	161/134
Электродвигатель вращающегося кольца (кВт)		11	15	18.5	30	37	45	55
Электродвигатель пульсации (кВт)		11	15	18.5	30	37	45	55
Ход пульсации (мм)		30(Регулируемый)
Частота пульсации (имп/мин)		300（Регулируемое частотное управление)
Давление подачи воды (МПа)		0.2-0.4
Расход воды (м³/ч)		160-220	180-300	240-400	500-600	600-800		950-1300
Расход охлаждающей воды (м³/ч)		5-6	6-7	7-8	8-9	9-9.5	9.5-10	9.5-12
Вес основного оборудования (т)		102/80	130/100	175/130	280/220	445/350	460/380	525/430
Вес самого тяжелого компонента (т)		16	25	25	30	40	40	55
Габаритные размеры (мм)	Длина	5200	5800	6600	7600	8500	9000	9500
	Ширина	4850	5000	5300	6800	7200	7700	8200
	Высота	5560	6000	6400	7800	8500	9000	9500
Сопутствующий вращающийся барабанный грохот для сепарации примесей		DL-2020	DL-2530	DL-2530	DL-2530	DL-2530	DL-2530	DL-2530

Основные технические параметры (1)
