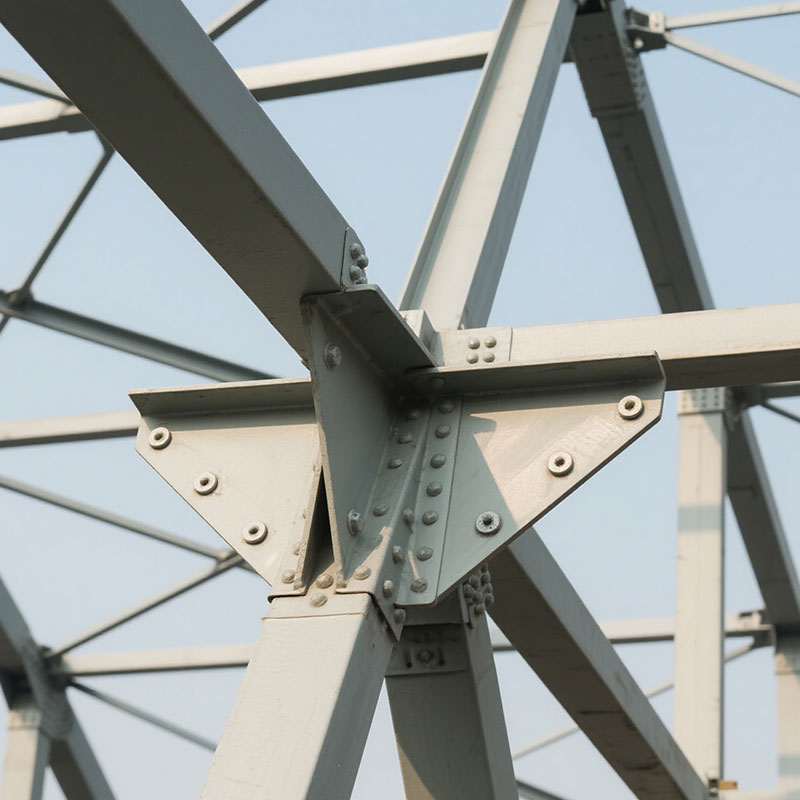

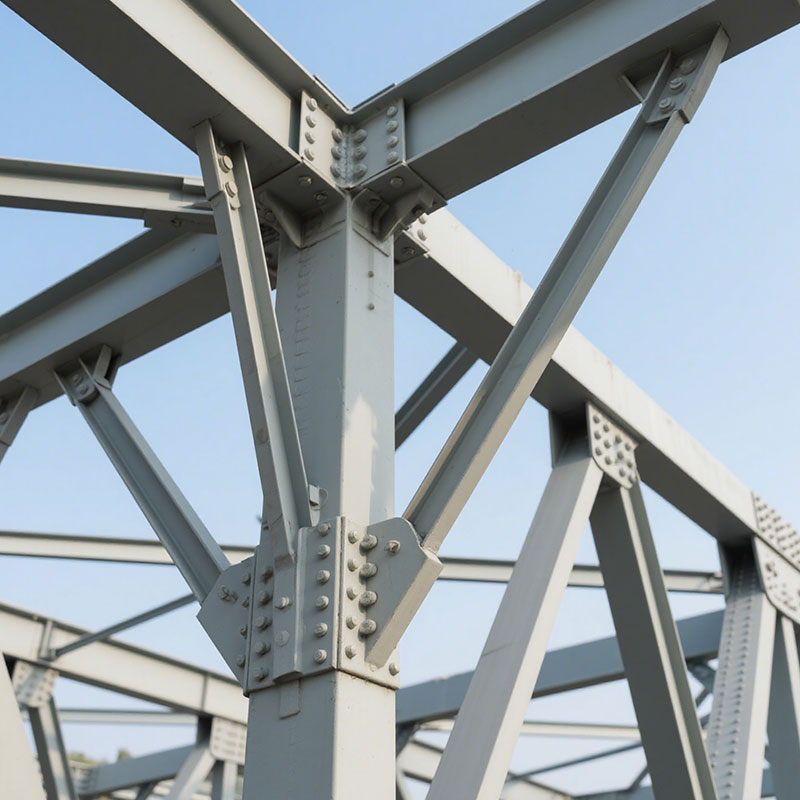

Угловые распорки — это опорные стержни между балками и прогонами, а также между колоннами и прогонами. Угловые распорки на стенах называются стеновыми угловыми распорками, а на крышах — кровельными угловыми распорками.

Некоторые также определяют их как диагональные распорки, которые соединяют стальные балки и прогоны под углом, близким к 45 градусам (точка соединения на балке находится близко к нижней полке балки). Угол между угловой распоркой и стенкой стального элемента каркаса не должен превышать 45 градусов.

Функция

(1) Для обеспечения устойчивости компонента вне плоскости и уменьшения расчетной длины компонента вне плоскости. Когда внутренний фланец балки и колонны необходимо установить с боковой точкой опоры, прогон или настенная балка, соединенная с внешним фланцем, могут использоваться для установки угловой распорки. Угловые распорки обычно изготавливаются из одноугольной стали и проектируются как сжатые в осевом направлении компоненты.

(2) Для предотвращения прогиба и неустойчивости сжатой полки (нижней полки балки и внутренней полки колонны) и для повышения устойчивости сжатой полки. Установка угловой распорки используется для обеспечения локальной устойчивости сжатой части нижней полки балки. Локальная устойчивость верхней полки балки обеспечивается прогонами, соединенными с ней. Причина: Верхняя полка балки является зоной растяжения, и нет никаких проблем с общей устойчивостью. Тем не менее, существуют потенциальные проблемы с локальной устойчивостью в определенной степени; но в целом боковая сила, создаваемая локальной неустойчивостью, очень мала. Поэтому прогон, как компонент, соединенный с ним, может гарантировать, что полка не потеряет устойчивость.

Для портальных рам и стальных рам верхняя полка балки находится в растяжении в опорном гнезде, но в сжатии в середине пролета. Поэтому устойчивость верхней полки балки обеспечивается прогонами или панелями перекрытия, соединенными с ней, для обеспечения ее устойчивости вне плоскости.
