Установка устройства должна производиться квалифицированным электриком в соответствии с последней редакцией Правил монтажа электрооборудования IEE (BS 7671).

1.1 Убедитесь, что красный выключатель находится в выключенном положении.

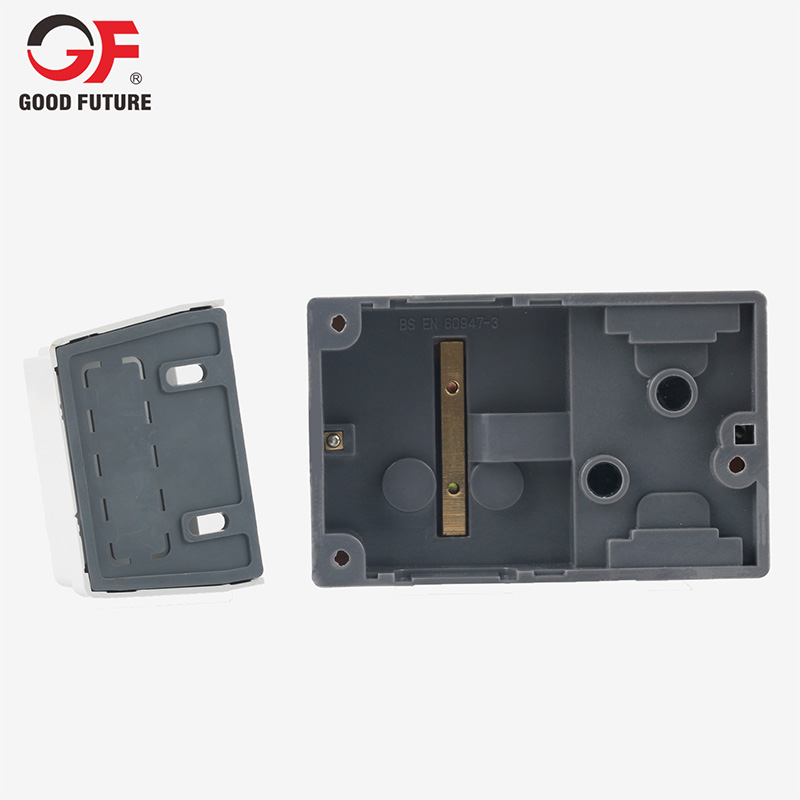

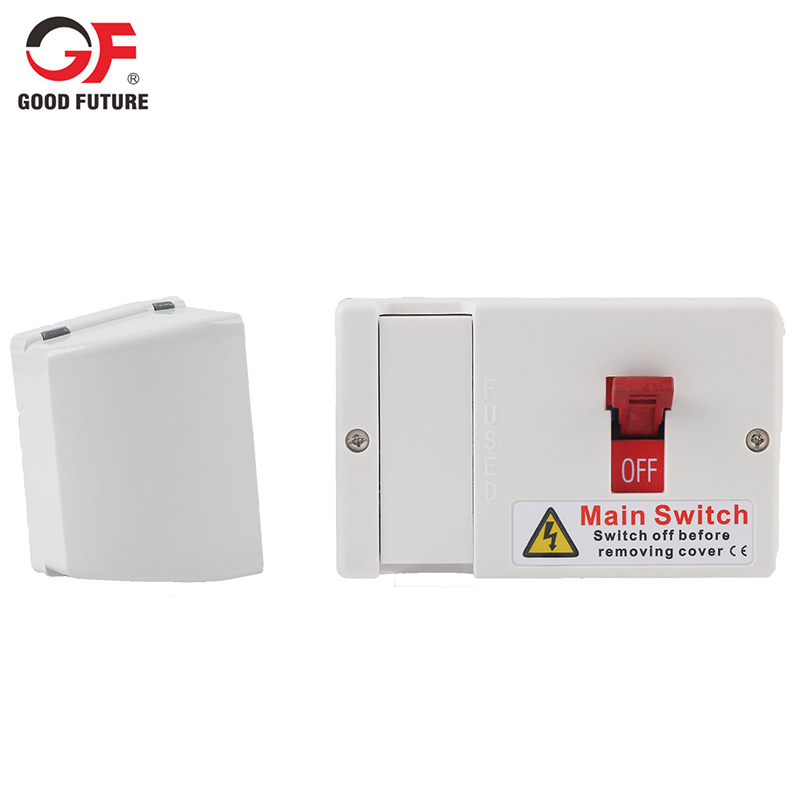

1.2 Открутите 2 винта передней крышки и снимите крышку.

1.3 С помощью 3 винтов надежно прикрепите устройство к стене.Не затягивайте слишком сильно.

1.4 Если требуется защита кабеля на поверхности, используйте кабельные каналы.

1.5 Дополнительные кабельные каналы можно заказать отдельно, код детали MSF (CD).

1.6 Закрепите кабельный канал на стене с помощью 2 винтов.

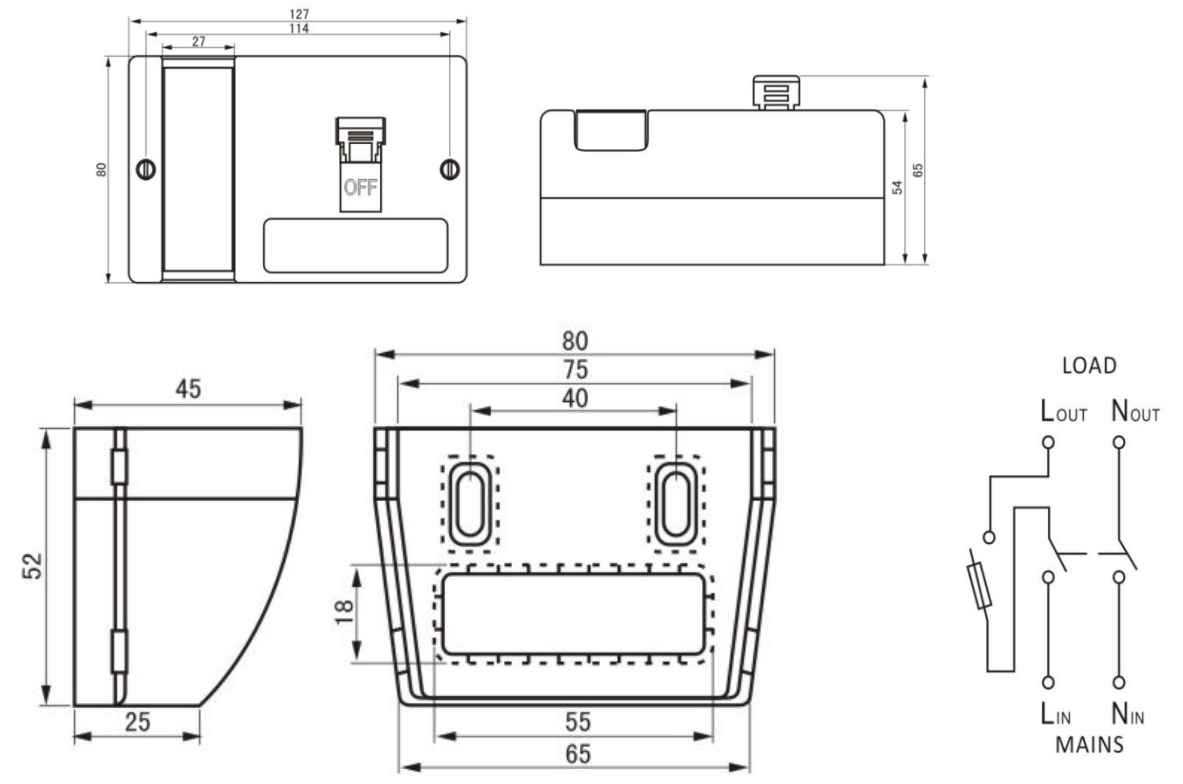

1.7 Отрежьте, обмотайте и подключите кабель, как показано на схеме подключения выше.Входной кабель питания закрыт красным кожухом.

1.8 Проверьте, все ли соединения затянуты в соответствии с правильной установкой переключателя на 2,5 нм.

1.9 Установка передней крышки на место.

Выберите и вставьте предохранитель, соответствующий номиналу установки.Убедитесь, что держатель предохранителя полностью закрыт, прежде чем открывать его.

2 Тестирование установки

2.1 По завершении установки необходимо провести ее тестирование в соответствии с последней редакцией Правил монтажа электроустановок IEE (BS 7671).
