Электромагнитные автоматические выключатели HWLL1-100

₽3676.22
100-599 Элемент
₽3477.72
600+ Элемент

Получение последних цен

Параметры продукта

Номинальное напряжение (В):

230V~
Номинальный ток (A):

63、80、100、125
Номинальный остаточный ток действия(A):

0.03、0.1、0.3

Подробнее Связаться с магазином

ООО Юэцин Хаовэйлай Группа

№ 136-138, проспект Синьгуан, промышленная зона Синьгуан, поселок Люши, город Юэцин, город Вэньчжоу, провинция Чжэцзян

Описание продукта

Информация о компании

Основная информация

Количество полюсов

1P+N、2P，3P+N

Номинальная отключающая способность при коротком замыкании Icu(A)

6000

Номинальная остаточная коммутационная и отключающая способность I△m(A)

2000

Момент затяжки (Н-м)

3.5

Степень защиты

IP20

Категория установки

Класс III

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Область применения

Автоматический выключатель остаточного тока HWLL1-100 подходит для переменного тока 50 Гц, номинальное напряжение однополюсный двухпроводной, двухполюсный 230 В, номинальный ток от 63A до 125A в линии, когда личный электрический удар или утечка сетки остаточного тока действия тока превышает установленное значение, автоматический выключатель остаточного тока действия может быть быстро отключить неисправный источник питания в очень короткий период времени, для защиты безопасности человека и электрического оборудования, и в то же время можетВ то же время, он может защитить линию и двигатель от перегрузки или короткого замыкания, а также может быть использован для нечастого преобразования линии и нечастого запуска двигателя.

Стандарт: IEC/EN 61009-1.

Модели и значения

Основные параметры и технические характеристики

Пункт технического параметра	Значение параметра
Номинальное напряжение (В)	230V~
Номинальный ток (A)	63、80、100、125
Номинальный остаточный ток действия(A)	0.03、0.1、0.3
Номинальный остаточный ток неработоспособности I△no	0.5I△n
Количество полюсов	1P+N、2P，3P+N
Номинальная отключающая способность при коротком замыкании Icu(A)	6000
Номинальная остаточная коммутационная и отключающая способность I△m(A)	2000
Время отключения при остаточном токе	См. таблицу 2
Характеристики защиты от перегрузки по току	См. таблицу 3, рисунок 1
Механический и электрический ресурс (время)	См. таблицу 4
Соединительный провод (мм2)	См. таблицу 5
Момент затяжки (Н-м)	3.5
Внешний размер	См. таблицу 6, рисунок 3, рисунок 4
Уровень загрязнения	Класс 3
Степень защиты	IP20
Категория установки	Класс III

3.1 Время прерывания действия остаточного тока

Таблица 2

Серийный номер

I△n mA

Максимальное время отключения (с) и минимальное время без привода (с)

I△n 2I△n 5I△n 10I△n

Тип без выдержки времени ≥ 30 0,1 0,06

0,04 0,04

3.2 Характеристики защиты от сверхтоков

Таблица 3

Начальное состояние	Тестовый ток	Указанное время In=63A In＞63A	Ожидаемый Результаты	Замечания
Холодное состояние	1,05In t≤1h t≤2h Без развязки
Непосредственно после предыдущего испытания	1.30In t＜1h t＜1h Развязк Стабильное увеличение тока отключения до заданного значения в течение 5 с
Холодное состояние	8In t≤0.2s Без размыкания Включите ток, замкнув вспомогательный выключатель
Холодное состояние	12In t＜2s Развязк Включите ток, замкнув вспомогательный выключатель

Номинальный ток (A)

Нагрузка

Количество циклов работы

Холостой ход

63、80、100

1500

20000

125

1000

20000

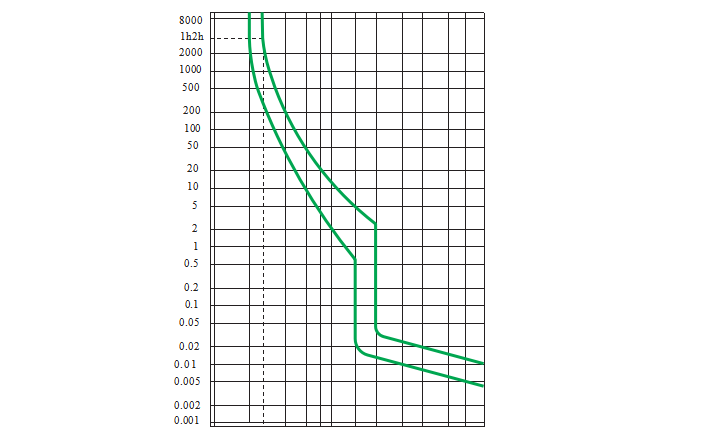

3.3 Характеристическая кривая расцепителя сверхтока

Прочее

4.1 Нормальные условия работы и условия установки

4.1.1 Температура окружающей среды -5℃~+40℃, среднее значение за 24 часа не превышает 35℃.

4.1.2 Высота над уровнем моря: высота места установки не превышает 2000 м.

4.1.3 Условия установки:

Внешнее магнитное поле места установки не должно превышать 5 раз геомагнитного поля в любом направлении; автоматический выключатель остаточного действия должен быть установлен вертикально в целом, и наклон в каждом направлении не должен превышать 5; ручка вверх для положения включения питания; место установки не должно подвергаться значительным ударам и вибрации.

Автоматический выключатель с управлением остаточным током должен быть установлен вертикально, наклон во всех направлениях не должен превышать 5; ручка вверх для положения включения питания; место установки не должно подвергаться значительным ударам и вибрации.

4.2 Проводка

Подходит для подключения проводов (10~50)мм2, момент затяжки клемм 3,5 Н-м. Перед установкой выберите подходящие провода для подключения автоматического выключателя остаточного тока к линии, порекомендуйте площадь поперечного сечения проводов и проверьте, соответствует ли автоматический выключатель остаточного тока используемым нормальным условиям эксплуатации.

Соединительный провод

Номинальный ток In(A)	Номинальная площадь поперечного сечения медного проводника (мм2)
63	16
80	25
100	35
125	50

4.3 Характеристики изделия

4.3.1 Механизм работы автоматического выключателя, управляемого остаточным током, с механизмом свободного расцепления типа накопления энергии, быстрое замыкание контактов, преодоление негативного влияния скорости работы рукоятки человека, значительное увеличение срока службы изделия; в нормальном режиме работы контакт может находиться только в замкнутом или отключенном положении.

4.3.2 Высокая отключающая способность, до 6000А.

4.3.3 Трансформатор нулевой последовательности и электронные компоненты схемы дискриминационного контроля в детекторе остаточного тока имеют высокую производительность, стабильную работу и сильную защиту от помех, что обеспечивает надежную работу изделия.

4.3.4 Комбинированная клеммная колодка с защитой от прикосновения пальцев для обеспечения высокой безопасности.

4.3.5 Корпус и компоненты изготовлены из огнестойкого, термостойкого, ударопрочного пластика.

4.3.6 Продукт имеет небольшие размеры, малый вес, компактную структуру и модульную конструкцию.

4.3.7 Уникальный внешний вид и разумное использование пространства.

4.3.8 В изделии используется рельсовое крепление, что удобно и экономит время.

4.4 Пример применения

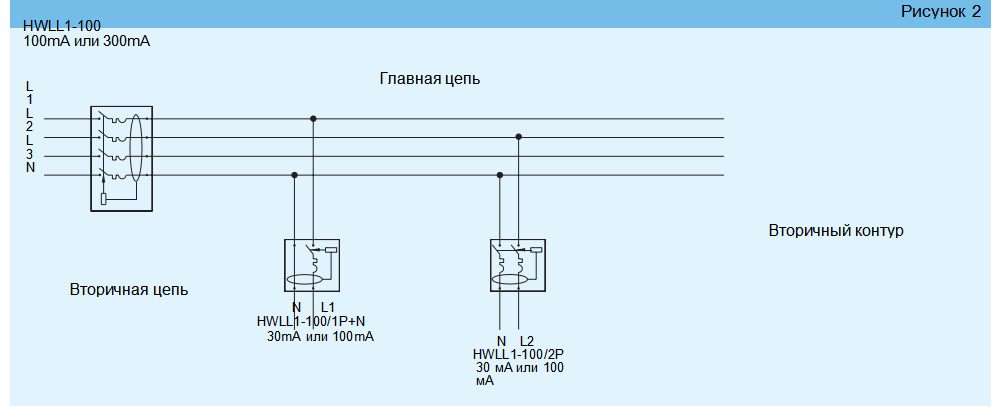

Использование автоматических выключателей, управляемых остаточным током, в электросетях показано на рис. 2. Автоматические выключатели, управляемые остаточным током, могут также использоваться с другими устройствами, образуя комбинацию устройств для расширения сферы применения.

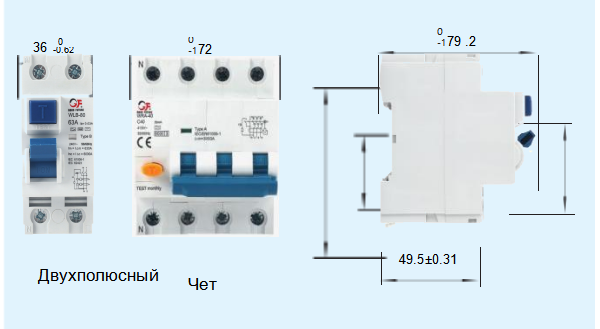

Габаритные и установочные размеры

Рисунок 1 Габаритные и установочные размеры

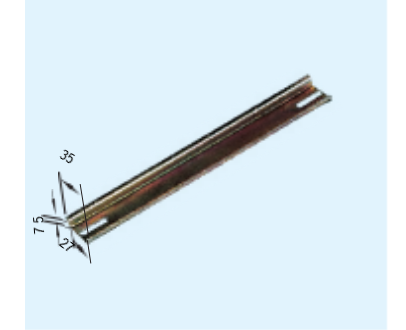

Рисунок 2 Размеры монтажной рейки для типа 35-7.5

Примечания к заказу

6.1 При заказе необходимо указать следующие пункты

6.1.1 Модель и название: HWLL1-100 автоматический выключатель с управлением по остаточному току;

6.1.2 Количество полюсов, например, однополюсный и двухпроводной;

6.1.3 Номинальное напряжение, например, 230 В;

6.1.4 Номинальный ток, например, 100 А;

6.1.5 Номинальный ток остаточного действия, например, 100 мА;

6.1.6 Количество заказа, например, 50 шт.

6.2 Пример заказа

Пример: HWLL1-100 Автоматический выключатель с управлением по остаточному току однополюсный двухпроводной 230В, 100А, 100мА, 50 комплектов
