PBS320-3200 Листогибочный пресс с ЧПУ

₽2701742
1 Куски

Получение последних цен

Параметры продукта

Индивидуальная настройка:

Доступно
Послепродажное обслуживание:

Возможно обслуживание на месте и удаленно
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Циндао Шигуан Интеллект Технолоджи

Провинция Шаньдун, г. Циндао,район Гаосинь, ул. Тайхун, д. 67,Китайско-Европейский Научно-Технологический Парк, корпус 1, офис 403

Описание продукта

Информация о компании

Основная информация

Сертификаты

ISO9001

Гарантия

12 месяцев

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

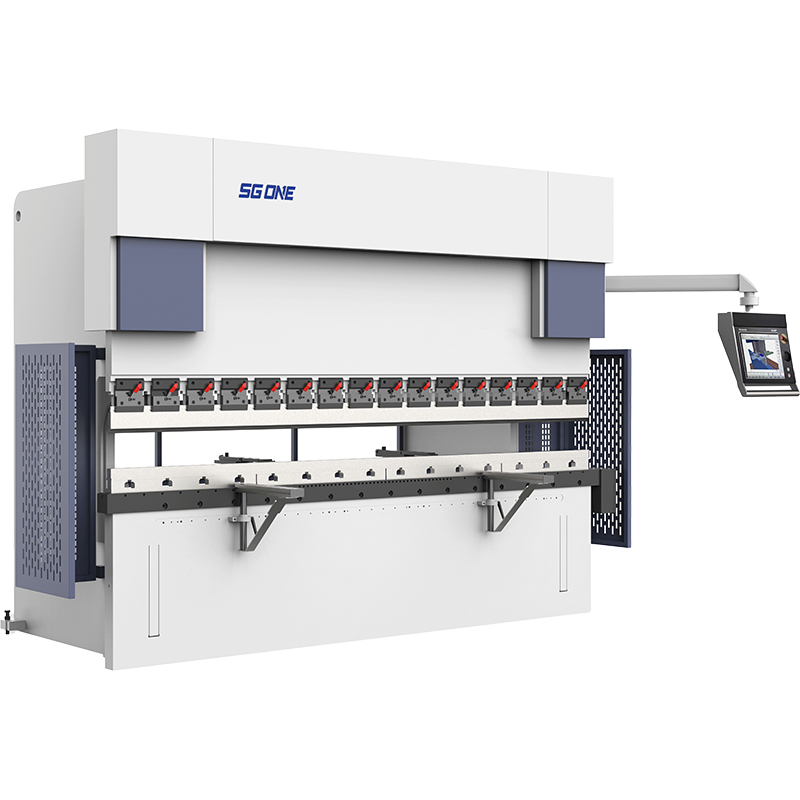

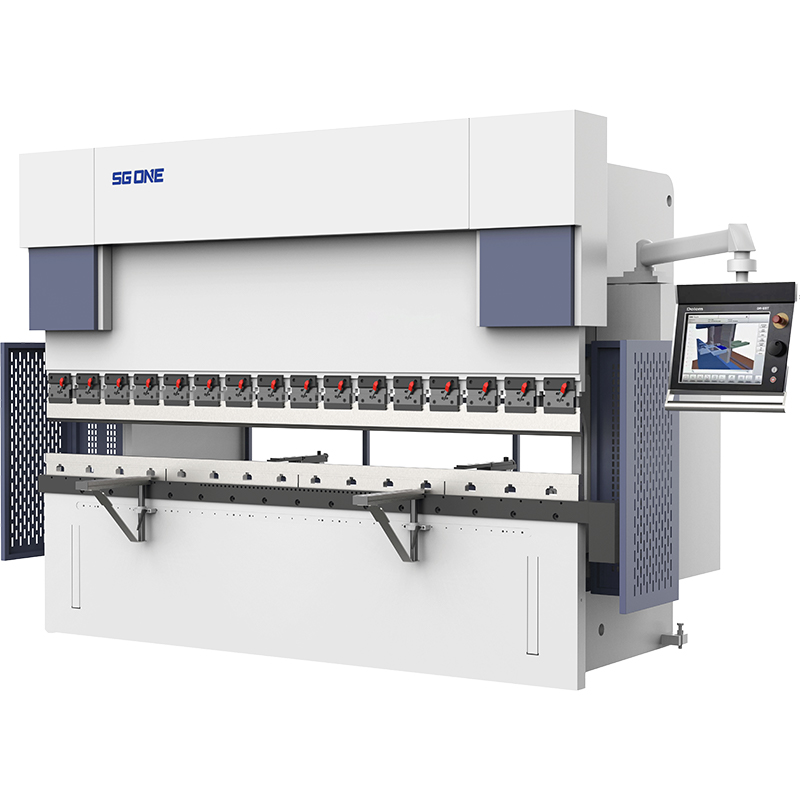

Высокотоннажный прецизионный гибочный станок серии PBS

320-3200 / 400-3200

- Минималистичный дизайн, практичность и комфорт эксплуатации: корпус имеет четкие линии и продуманную компоновку, что не только эстетично и долговечно, но и удобно для обслуживания и ежедневной эксплуатации.

- Высокопрочная конструкция обеспечивает точность обработки: вся рама станка оптимизирована методом конечных элементов, что обеспечивает превосходную жесткость на изгиб и структурную устойчивость, что позволяет добиться длительной высокоточной работы.

- Полный контроль качества, стабильность и надежность: строгий контроль каждого процесса, от материалов, сварки и обработки до сборки, гарантирует стабильную и стабильную работу оборудования на заводе, отвечая требованиям массового производства и высоким стандартам гибки.

Интеллектуальная система управления ЧПУ

Оборудование оснащено интеллектуальной многокоординатной системой ЧПУ с рычажным механизмом, которая обеспечивает скоординированное движение каждой оси, эффективно обеспечивает стабильность и последовательность гибки, а также значительно повышает динамическую реакцию и точность позиционирования оборудования.

Система оснащена интерфейсом автоматической загрузки и выгрузки, который позволяет пользователям гибко расширять возможности в соответствии с реальными производственными потребностями, включая такие автоматизированные системы, как роботизированные руки и системы загрузки и выгрузки ферм, для достижения высокой гибкости автоматизированных производственных процессов.

Кроме того, система интегрирована с функцией удаленного управления на основе облачной платформы. Пользователи могут просматривать состояние оборудования в режиме реального времени через мобильные приложения, контролировать ход обработки и рабочие параметры, а также выдавать предупреждения о неисправностях и управлять техническим обслуживанием, что способствует созданию интеллектуальных фабрик и цифровых систем эксплуатации и обслуживания.

Система сервопривода

- Главная система привода использует сервопривод, который позволяет интеллектуально регулировать скорость движения в зависимости от рабочего состояния оси Y, значительно снижая потери от перелива в традиционной гидравлической системе.

- Благодаря такому методу управления общее энергопотребление снижается на 30–40%, а также эффективно подавляется повышение температуры гидравлического масла, что значительно продлевает срок его службы и снижает затраты на техническое обслуживание.

Высокопрочная конструкция корпуса

- Оптимизация конструкции методом конечных элементов обеспечивает высокую прочность и жёсткость всей конструкции станка, обеспечивая точность и стабильность при длительной работе с высокими нагрузками.

- Серводвигатели и датчики давления обеспечивают плавное и эффективное управление движением по оси Y, что делает процесс гибки более плавным. По сравнению с традиционными моделями общая эффективность гибки повышается примерно на 30%, что значительно оптимизирует производственный цикл и энергопотребление.

Технология сварки и обработки рамы

- Высокопрочная сварная конструкция из стальных листов с превосходными сейсмостойкими характеристиками обеспечивает устойчивость оборудования при высокоскоростной работе.

- После отжига и дробеструйной обработки сварочные напряжения эффективно устраняются, что позволяет сохранять высокую точность даже при длительной эксплуатации.

- Благодаря технологии пятикоординатной обработки параллельность и вертикальность станины строго контролируются для обеспечения точности сборки каждого компонента.

- С-образная конструкция используется для повышения общей жесткости и устойчивости к деформациям, а также для обеспечения точности позиционирования и повторяемости в процессе гибки.

Электрическая система

Электрические компоненты импортируются или производятся на совместном китайско-иностранном предприятии и соответствуют международным стандартам, обеспечивая стабильность и надежность системы. Электрический шкаф управления оснащен системой охлаждения и имеет степень защиты от влаги и пыли IP54, что позволяет использовать его в различных сложных промышленных условиях.

Все аналоговые сигнальные линии используют экранированные кабели для эффективного устранения электромагнитных помех и повышения точности управления. Педаль поддерживает регулировку вверх и вниз, что удобно для пользователей с различными рабочими привычками. Ёмкость встроенной памяти системы составляет 1 ГБ, что соответствует потребностям ежедневных программ обработки и хранения данных.

Системы CNC

Список функций системы управления (всего 20 пунктов):

1. 10,1-дюймовый TFT-дисплей высокого разрешения

2. Поддержка управления по 4 осям (оси Y1, Y2, X, R)

3. Процессор 266 МГц, объём памяти 1 ГБ

4. Поддержка интерфейсов USB и RS232

5. Возможность установки 30 комплектов верхних/нижних пресс-форм

6. Встроенный ПЛК для упрощения подключения оборудования

7. Быстрое программирование и управление с помощью клавиш быстрого доступа

8. Автоматическое определение и исправление ошибок позиционирования рабочего стола

9. Поддержка базовых функций программирования данных

10. Дополнительная функция графического программирования, поддержка гибки по большой дуге и нижней пресс-формы

11. Оснащен аварийным выключателем для обеспечения безопасной работы

12. Автоматический расчёт давления гибки, определение безопасной зоны пресс-формы

13. Инструмент анализа работы в режиме онлайн

14. Функция базы данных компенсации угла

15. Функция диагностики системы

16. Основан на платформе Delem-Linux, поддерживает мгновенное завершение работы

17. Базовое программное обеспечение для программирования в режиме офлайн Поддержка

18. Поддержка работы с двумя станками (опционально)

19. Мониторинг ввода-вывода и аналоговых сигналов, функция диагностики состояния осей

20. Автоматическое суммирование времени работы и времени гибки

Технические характеристики

Элемент	единица	320×3200	400×3200
Система управления ЧПУ	—	Делем	Делем
Максимальное усилие гибки	T	320	400
Максимальная длина гибки	mm	3200	3200
Мощность двигателя оси Y	kW	22	30
Мощность двигателя оси X/R	kW	1	1
Расстояние между колоннами	mm	2700	2700
Глубина горловины	mm	405	405
Высота раскрытия	mm	680	680
Вес станка	Kg	16800	23500
Ход цилиндра	mm	315	315
Ход оси X	mm	500	500
Ход оси R	mm/s	200	200
Скорость опускания оси Y	mm/s	130	100
Рабочая скорость оси Y	mm/s	9.5	8
Скорость возврата оси Y	mm/s	120	85
Скорость перемещения оси X	mm/s	400	400
Скорость перемещения оси R	mm/s	200	200
Повторяемость оси Y	mm	±0.01	±0.01
Повторяемость оси X	mm	±0.02	±0.10
Точность позиционирования оси R	mm	±0.1	±0.1
Длина	mm	3830	3890
Ширина	mm	2100	2200
Высота	mm	3250	3310
