Металлическая спирально-навитая прокладка

₽236
199 Куски
₽8
200+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Тип:

прокладка со спиральной обмоткой
Материал:

SUS304、SUS316L、SUS321

Подробнее Связаться с магазином

ООО Ланфанг Лецзя Механические Запчасти

КНР, провинция Хэбэй, г. Ланфан, уезд Дачэн, промпарк, д. Фучжуан

Описание продукта

Информация о компании

Основная информация

название продукта

обслуживание

24-hour услуга в соответствии с требованиями клиента

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

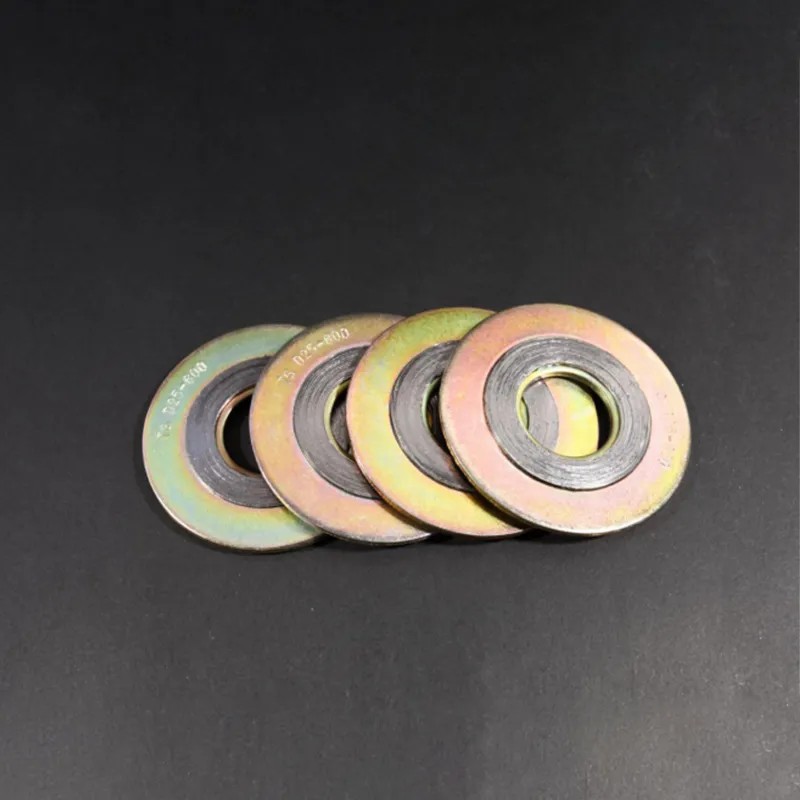

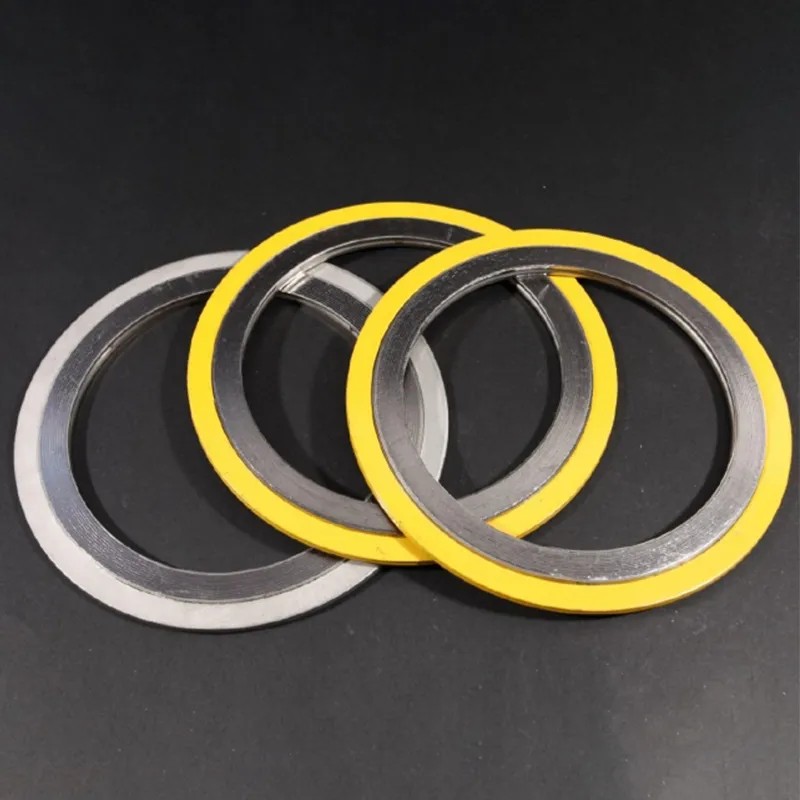

Наименование продукции: Металлическая спирально-навитая прокладка

Данная прокладка широко применяется в промышленности и относится к полуметаллическим уплотнениям с превосходной упругостью. Изготавливается путем спиральной навивки V-образной или W-образной тонкой стальной ленты с чередующимися слоями уплотнительного наполнителя. Комбинируя различные материалы, можно обеспечить стойкость к химической коррозии в различных рабочих средах. Для усиления конструкции и точного позиционирования используются внутреннее металлическое усиливающее кольцо и внешнее кольцо, которые контролируют максимальное сжатие, предотвращают расслоение навивки и облегчают монтаж. Обычно применяется на фланцах с плоской или выпуклой поверхностью при низких и средних давлениях.

Область применения: Металлические спирально-навитые прокладки устойчивы к высоким температурам и давлению, подходят для условий сверхнизких температур и вакуума, не требуют высокой чистоты поверхности фланцев и удобны в монтаже. Применяются для герметизации фланцевых соединений трубопроводов, арматуры, сосудов давления, теплообменников и люков в нефтегазовой, химической, металлургической, энергетической, судостроительной и машиностроительной отраслях.

Конструктивные формы, обозначения и применяемые типы фланцев

Основные типы конструкций	Условные обозначения:	Применимые типы уплотнительных поверхностей фланцев	Толщина(mm)
Основные типы конструкций	Условные обозначения:	Применимые типы уплотнительных поверхностей фланцев	V-образный профиль	W-образный профиль
Базовая конструкция	Тип A или R	Соединение "шип-паз" ，соединение "выступ-впадина" ， плоская поверхность и поверхность с канавкой	3.2;4.5	4.8;5.5;7.5
С наружным кольцом	Тип B или RIR	Соединение "шип-паз" ，соединение "выступ-впадина" ， плоская поверхность и поверхность с канавкой	3.2/2 4.5/3	4.8/3.0 5.5/4.0 7.5/5.0
С контрольными кольцами	Тип C или CG	Плоская поверхность или поверхность с выступом	3.2/2 4.5/3	4.8/3.0 5.5/4.0 7.5/5.0
С внутренним и наружным кольцами	Тип D или CGI	Плоская поверхность или поверхность с выступом	3.2/2 4.5/3	4.8/3.0 5.5/4.0 7.5/5.0

Материалы

1. Металлическая лента для спирально-навитых прокладок с внутренним и наружным кольцами

(1) Используется холоднокатаная лента толщиной 0.15-0.25 мм из марок SUS304, SUS316L, SUS321 или других, согласованных между поставщиком и потребителем.

(2) Металлическая лента предварительно формируется в V-образный или W-образный профиль. Поверхность должна быть гладкой и чистой, без шероховатостей, неровностей, трещин, царапин, вмятин и следов коррозии.

(3) Твердость нержавеющей стали по Виккерсу (HV) должна составлять ≤ 200.

2. Неметаллическая лента для спирально-навитых прокладок с внутренним и наружным кольцами

(1) Неметаллическим наполнителем служат специальные ленты: асбестовые, из гибкого графита, PTFE, безасбестовых волокон, слюдяные и др. Толщина ленты составляет 0.3-1.0 мм.

(2) Потеря веса при прокаливании специального асбеста должна быть ≤ 25%.

(3) Содержание ионов хлора в неметаллической ленте должно быть ≤ 100 ppm.

(4) Рекомендуемые температуры и давления эксплуатации для различных сред и типов неметаллических лент.

Основные технические параметры различных неметаллических материалов для спирально-навитых прокладок с внутренним и наружным кольцами:

Материалы	Условные обозначения	Температура, °C	Макс. рабочее давление, МПа	Применимые среды	Степень сжатия, %	Коэффициент восстановления, %	Коэффициент релаксации напряжения, %
Расширенный графит	F.G.	-220--550	250 BAR	Коррозионные среды	18--30	≥17	≤18
Специальная асбестовая лента	ASB	-150--450	100 BAR	Общая герметичность газа		≥19	≤28
Безасбестовый материал	NA	-100--350	100 BAR	Общая герметичность газа	18--30	≥15	≤13
Слюда	MICA	-150--800	100 BAR	Сверхвысокие температуры	18--30	≥19	≤28
Керамическое волокно	CER	-200--1090	100 BAR	Экстремально высокие температуры	18--40	≥19

Следующая таблица служит для выбора материалов для commonly используемых внутренних колец и навивочной металлической ленты:

Материалы	Сокращенное обозначение	Твердость (HB)	Предельная температура (°C)
Углеродистая сталь	CS	120	-40~+540
SUS 304	304	130~180	-195~+550
SUS 316L	316L	130~180	-100~+550
SUS 321	321	130~190	-195~+760
HASTELLOR-B2	HASTB	215	-185~+1090
INCONEL-600	INC600	150	-100~+1090
MONEL-400	MON	150	-130~+820
Титан	TI	215	-195~+1090

※ Примечание: Если внешнее кольцо изготавливается из углеродистой стали, оно должно быть подвергнуто оцинкованию или порошковому напылению для обеспечения антикоррозионной защиты.
