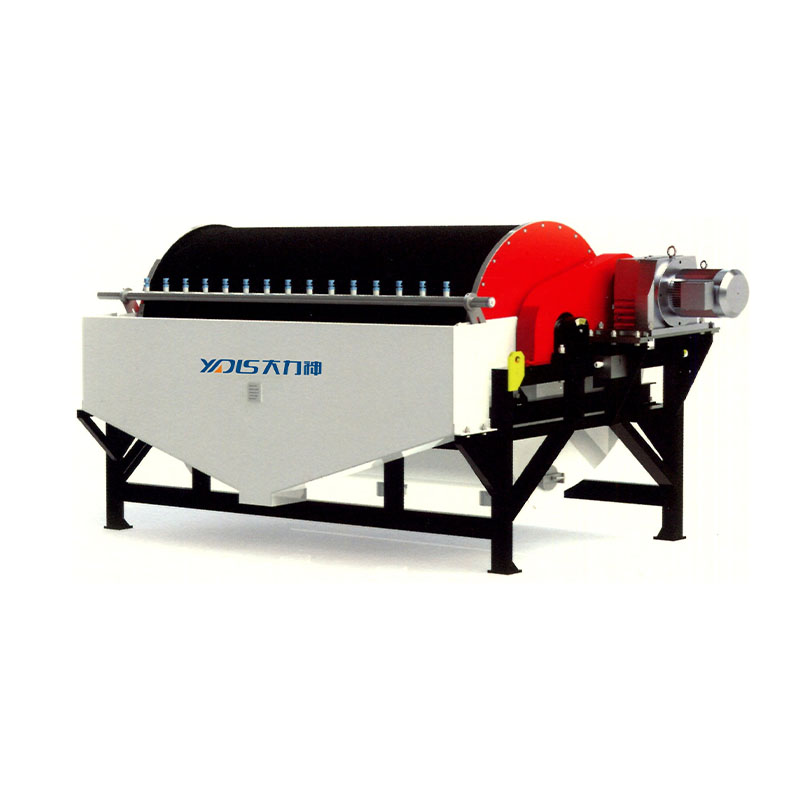

Магнитный сепаратор цилиндра постоянного магнита серии CTB

₽240000
1 шт.

Получение последних цен

Параметры продукта

Порт:

Шанхай
Производственная Мощность:

10 комплектов в месяц
Условия Платежа:

L/C, T/T

Подробнее Связаться с магазином

ООО Юэян Далишэнь Электромагнитная Механическая

Парк высоких технологий Юеян, посёлок Жунцзявань, уезд Юеян

Описание продукта

Информация о компании

Основная информация

Тип

Магнитный сепаратор

Напряжение

220

Материал

Нержавеющая сталь

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Магнитный сепаратор с постоянными магнитами барабанного типа серии CT — это традиционное оборудование для мокрого слабомагнитного обогащения, наиболее распространённое для сепарации сильномагнитных минералов. Устройство оснащено тремя типами ванн: полупротивоточной, противоточной и прямоточной; диаметр барабана варьируется от Ø500 мм до Ø1800 мм, магнитная индукция составляет 120–600 мТл. Конструкция может быть однобарабанной, двухбарабанной или трёхбарабанной, а подбор конфигурации осуществляется в зависимости от технологической схемы обогащения.

Область применения

Цилиндрический магнитный сепаратор с постоянным магнитом в основном используется для мокрой магнитной сепарации магнетита, магнитного пирита, магнитного гематита, титаномагнетита, обожженной руды и т.д. Он также используется для операции удаления железа из неметаллических минералов, угля, строительных материалов и других материалов.

● Используется в одной секции чернового обогащения, отбрасывая квалифицированные хвосты, повышая коэффициент извлечения и снижая нагрузку на вторую секцию измельчения.

● Используется на операции обогащения, что позволяет повысить содержание концентрата и коэффициент извлечения.

● Используется для удаления ферромагнитных минералов в исходной руде перед сильной магнитной операцией, что может предотвратить засорение магнитного материала.

● Используется для восстановления псевдо-полу-псевдо-гематита.

● Используется для удаления железа и очистки неметаллических минералов на предварительной стадии.

Технические характеристики

● Для того, чтобы улучшить коэффициент извлечения порошка концентрата, он принимает новейший производственный процесс и последние результаты научных исследований магнитных материалов.

● принимает компьютерное моделирование дизайна, корпус бака магнитного сепаратора более подходит для эффективного восстановления магнитных материалов и потока и дисперсии тела рудной пульпы, генерируя больший градиент магнитного поля в области сметания корпуса бака, чтобы получить большую силу адсорбции на частицах магнитной среды.

● использует передовую конструкцию магнитной цепи, несколько магнитных полюсов и более высокий градиент магнитного поля в зоне зачистки. Это увеличивает эффект взбалтывания минералов, что делает разделение магнитных и немагнитных материалов более быстрым, а скорость восстановления порошка концентрата более высокой. Концентратор имеет структуру с несколькими магнитными полюсами, что способствует улучшению качества концентрата.

● На сайте u выбраны постоянные магниты нового поколения с высокой коэрцитивной силой и высоким постоянным магнетизмом, благодаря чему напряженность магнитного поля не снижается в течение длительного времени. Магнитный блок крепится болтами к магнитному ярму и покрыт бандажом из нержавеющей стали, который используется постоянно и не отваливается.

● The Корпус желоба имеет разумную структуру, которая способствует прохождению шлама и предотвращает засорение, и оснащен механизмом удаления шлама на обоих концах, что удобно для капитального ремонта и очистки.

● Конец передачи принимает двойную структуру подшипника, заменяя традиционную структуру «медной плитки»; большой магнитный сепаратор принимает передачу шестерни, и барабан принимает структуру поддержки сквозной оси, и когда оборудование работает, смазочное масло может быть добавлено к подшипникам на обоих концах. Общая структура оборудования стабильна и надежна, производительность машины хорошая, она может работать в течение длительного времени без проблем, и она может минимизировать износ и техническое обслуживание при максимальном восстановлении магнитного железа.

Магнитный сепаратор цилиндра постоянного магнита серии CTB

Обзор

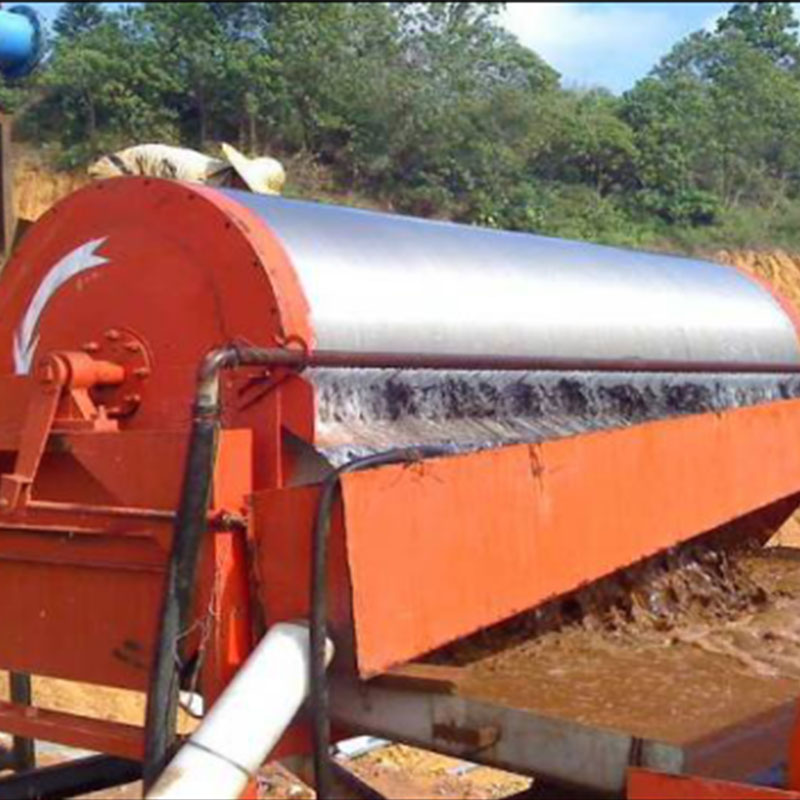

Цилиндровый магнитный сепаратор с постоянным магнитом серии CTB представляет собой полупротивоточную структуру резервуара, в основном используется для разделения магнетитовой руды после стадии измельчения, размер включений обычно составляет 0.5 мм или меньше. Машина в основном состоит из цилиндра, полупротивоточного желоба, рамы, трубы для промывки концентрата, нижней трубы для воды, загрузочного желоба, желоба для сбора концентрата, устройства для регулировки магнитного склонения и других компонентов. Машина использует магнитную силу, создаваемую постоянной магнитной системой, для адсорбции сильных магнитных минералов в рудной пульпе на поверхности цилиндра, и под действием магнитного поля и диспергирующего потока воды, она постоянно осуществляет разделение магнитных и немагнитных материалов, магнитные минералы вращаются в сторону концентрата вместе с цилиндром, чтобы быть промытыми промывочной водой концентрата в резервуар сбора концентрата, а немагнитные материалы выгружаются из хвостового устья для завершения операции сортировки. На дне бака имеется нижняя труба для воды, чтобы смывать отложившиеся минералы, и бак нелегко засорить.

Область применения

Цилиндрический магнитный сепаратор с постоянным магнитом серии CTB в основном используется на этапе магнитной сепарации после измельчения. Он используется для черновой обработки и отбора таких материалов, как магнетит, магнитный пирит, магнитный гематит, титаномагнетит, обожженная руда и так далее, или удаления магнитных минералов, смешанных с немагнитными минералами.

Технические характеристики

● В корпусе лотка uThe используется компьютерное моделирование жидкости в соответствии с гидродинамикой, что оптимизирует структуру лотка, обеспечивая хорошую текучесть шлама, эффективно предотвращая его оседание и засорение, а также высокую эффективность сортировки.

● Обеспечивает износостойкую защиту ключевых позиций, подверженных износу, с высокой надежностью.

● В u используется магнитный материал с высокой коэрцитивной силой и сильным сопротивлением размагничиванию. Разумное распределение магнитного поля, отсутствие размагничивания при длительном использовании.

● Магнитная система легко и надежно регулируется, не происходит утечки магнитного поля на главный вал, подшипник работает плавно и имеет долгий срок службы.

Основные технические параметры

Модель	Размер цилиндра (мм) Диаметр цилиндра × длина цилиндра	Скорость вращения (об/мин)	Производительность по сухой руде (Т/ч)	Производительность по перегрузке шлама (м³/ч)	Габаритные размеры (мм) Длина×Ширина×Высота	Мощность привода (кВт)	Вес (кг)
CTB-1018	1050×1800	21	40-60	100-200	3120×2000×1570	5.5	3800
CTB-1021	1050×2100	21	45-65	150-250	3420×2000×1570	5.5	4600
CTB-1024	1050×2400	21	50-70	130-260	3720×2000×1570	5.5	4600
CTB-1030	1050×3000	21	65-95	170-330	4320×2000×1570	7.5	5500
CTB-1218	1200×1800	18	50-70	130-260	3150×2300x1940	5.5	4600
CTB-1224	1200×2400	18	60-90	160-320	3750×2300×1940	7.5	5800
CTB-1230	1200×3000	18	80-120	200-400	4350×2300×1940	11	7500
CTB-1236	1200×3600	18	95-145	240-500	5240×2300×1940	15	8800
CTB-1240	1200×4000	18	105-160	260-580	5640×2300×1940	18.5	9000
CTB-1245	1200×4500	18	120-180	300-650	6145×2300×1940	18.5	10000
CTB-1540	1500×4000	15	130-180	330-700	5960×2600×2420	22	12000
CTB-1545	1500×4500	15	140-210	380-800	6470×2600×2420	30	13500
CTB-1550	1500×5000	15	170-250	420-900	6970×2600×2420	30	15500
CTB-1560	1500×6000	15	200-300	420-1000	7970×2600×2420	45	18800

Примечание: Интенсивность магнитной индукции поверхности барабана определяется в зависимости от свойств руды, технологического процесса и т. д. Рекомендуется определять ее путем испытаний на магнитную сепарацию.
