Инструкции по установке

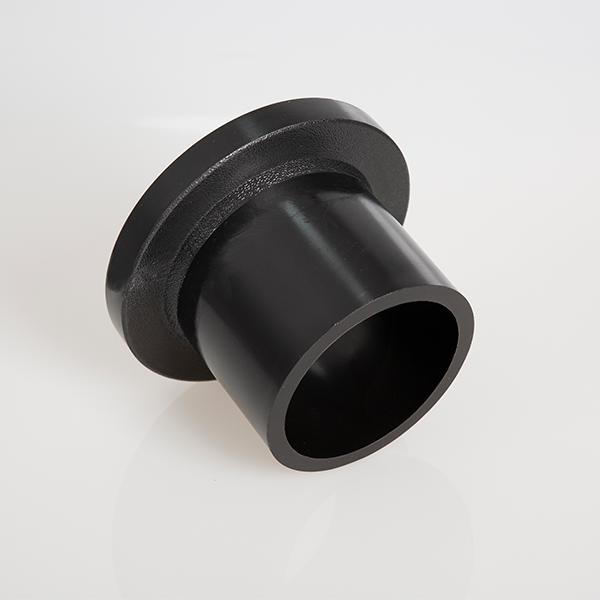

Очистите фланцевые болтовые отверстия и уплотнения и проверьте соответствие корней фланца PE уровню давления трубы.
Торцевая разрезка трубопровода должна быть ровной (наклонение 0,1°), удалять заусенцы и маркировать линию глубины плавления.
Термоплавкий монтаж
Нагрев на конце трубы: равномерное нагревание наружной стенки трубы и внутренней стенки подъёмного порта с использованием трубчатого термоплава (210±10°C).
Подключение:
Трубка нагревается до расплавленного состояния и быстро вставляется в подшипник до ограничительного упора, поддерживая осевое давление в течение 30 секунд.
Во время естественного охлаждения запрещается скручивание или нагружение (контрольный диаметр трубы по времени охлаждения - таблица времени).
термоплавленная стыковая установка
Торцевое фрезерование: фрезерование труб с торцом фланцевого корня с помощью стыковочного сварочного аппарата до полной выравнивания.
Горячая сварка:
Температура нагревательной пластины установлена на 220 ± 5 ° C, обе стороны плавятся синхронно, образуя равномерное опрокидывание.
Быстрое удаление нагревательной пластины и стыковка под давлением, время охлаждения под давлением ≥ диаметр трубы × 1,5 минуты (DN300 должен охлаждаться 7,5 минуты) должно быть скорректировано в соответствии с температурой окружающей среды, чтобы правильно продлить время охлаждения.
Правило крепления фланца
Закручивать болты три раза в диагональном порядке (50% → 80% → 100% номинального крутящего момента).
Окончательное сжатие уплотнительной прокладки должно достигать 25% - 30%, а зазор уплотнительной поверхности должен быть проверен с помощью пробки на уровне 0,1 мм.
