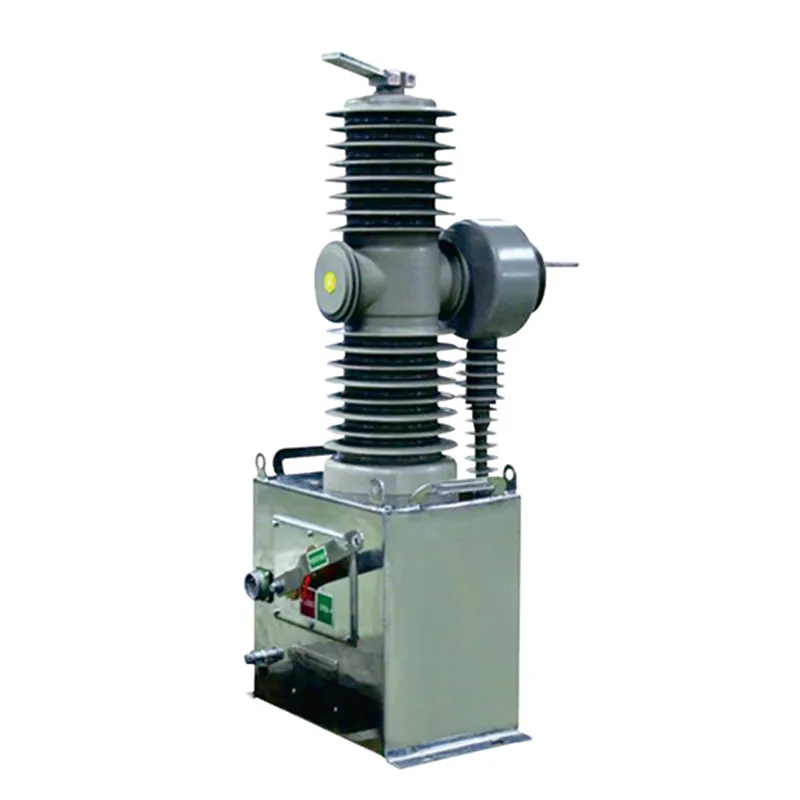

ZWSP-12/24 Наружный высоковольтный вакуумный выключатель переменного тока с постоянными магнитами

₽231630
1+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Место установки:

Вне помещения
Место происхождения:

Чжэцзян, Китай

Подробнее Связаться с магазином

ООО Вэньчжоу Хуаи Интернэшнл Трейд

ул. Синьсин, д. 5, портовая зона Юэцинван, г. Юэцин, пров. Чжэцзян, г. Вэньчжоу

Описание продукта

Информация о компании

Основная информация

Температура окружающей среды

-40 ℃~+40 ℃

Высота над уровнем моря

≯1000m

Степень загрязнения

Класс IV

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Выключатель вакуумный высоковольтный переменного тока с постоянным магнитом наружной установки ZWSP-12/24 представляет собой однополюсный коммутационный аппарат, разработанный для номинальных напряжений 12 кВ (24 кВ) и частот переменного тока 50 Гц/60 Гц. Он в основном используется для включения и отключения токов нагрузки и токов короткого замыкания в энергетических системах.

Он подходит для подстанций, распределительных сетей 10/20 кВ в электрических системах, а также для суровых условий с сильным загрязнением и сценариев частой эксплуатации, в частности для линий электропередачи, где всегда предпочтителен однофазный режим коммутации.

Приводной механизм представляет собой устройство с постоянным магнитом с меньшим количеством движущихся частей, что предотвращает необходимость механических устройств расцепления/защелки, уменьшает источники отказов, повышает надежность и продлевает общий срок службы системы.

ZWSP-12/24 Наружный высоковольтный вакуумный выключатель переменного тока с постоянными магнитами

Модель и определение

Z

Вакуумный выключатель (Z-вакуум)

W

Условия окружающей среды для эксплуатации (W-наружное)

SP

Однополюсный

□

Номинальное напряжение (кВ)

M

Приводной механизм (М - пружинный)

□

Номинальный ток (А)

□

Номинальный ток отключения короткого замыкания (кА)

Применимые стандарты

GB 1984	Высоковольтные выключатели переменного тока
GB/T 11022	Общие технические требования стандартов на высоковольтные распределительные устройства и аппараты управления
IEC 62271-100	Высоковольтные выключатели переменного тока

Условия окружающей среды для эксплуатации

Место установки	Помещения, в которых отсутствуют легковоспламеняющиеся, взрывоопасные, химически агрессивные вещества и сильная вибрация.
Температура окружающей среды	-40 ℃~+40 ℃ (среднесуточная температура не превышает +40 ℃)
Высота над уровнем моря	≯1000m
Влажность окружающей среды	Суточная средняя относительная влажность не должна превышать 95%, а месячная средняя относительная влажность не должна превышать 90%.
Степень загрязнения	Класс IV
Максимальная скорость ветра	≯700 Па (эквивалентно скорости ветра 35 м/с)
Сейсмическая интенсивность	≯ M8

Основные технические параметры

S/N	Позиция		Единица	Значение
1	Номинальное напряжение		кВ	12	24
2	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты в течение 1 мин для сухого испытания (фаза–фаза, фаза–земля / разрывной промежуток)		42/48	65/79
2	Номинальный уровень изоляции	Выдерживаемое напряжение грозового импульса (фаза–фаза, фаза–земля / разрывной промежуток)		75/85	125/145
3	Номинальный ток		А	630	1250
4	Номинальное напряжение		Гц	50	50
5	Номинальный ток отключения короткого замыкания		кА	20	25
6	Номинальный выдерживаемый ток (пиковый)			50	63
7	Номинальный выдерживаемый ток короткого замыкания			20	25
8	Номинальный ток включения при коротком замыкании (пиковый)			50	63

ZWSP-12/24 Наружный высоковольтный вакуумный выключатель переменного тока с постоянными магнитами

Продолжение

S/N	Позиция	Единица	Значение
9	Номинальное время кратковременной выдержки	S	4
10	Номинальная последовательность операций	/	O-0.3s-CO-180s-CO
11	Номинальное количество отключений тока короткого замыкания	Времена	30
12	Механический ресурс	Времена	10000
13	Номинальное рабочее напряжение (в зависимости от требований заказчика)	В	DC220

Примечание: Если высота места установки превышает 1000 м, диэлектрическая выдерживаемость напряжения должна быть соответствующим образом скорректирована на основании стандарта GB/T 11022.

Структурные особенности

★ Продукт имеет однополюсную конструкцию, с вакуумным дугогасителем, соединенным с приводным механизмом через изолированные тяги, обеспечивая стабильную и надежную работу.

★ Вакуумный дугогаситель, главная токопроводящая цепь и изоляционные опорные компоненты отлиты в интегрированный блок с использованием эпоксидной смолы по технологии APG и инкапсулированы силиконовой резиной, обеспечивая превосходные антиконденсационные характеристики и механическую прочность.

★ Используется высокопроизводительный бистабильный постоянный магнитный приводной механизм, обеспечивающий простую конструкцию, более высокую надежность, длительный механический ресурс и электрический срок службы.

★ Главный корпус изготовлен из высококачественных нержавеющих стальных плит толщиной 3 мм, обеспечивая высокую прочность и коррозионную стойкость.

★ Интеллектуальный контроллер постоянного магнитного механизма обладает множественными функциями защиты и управления, такими как мгновенная токовая защита, токовая защита и автоматическое повторное включение. Он может быть оснащен интерфейсами связи RS485/RS232 и поддерживает дистанционный мониторинг и передачу информации об отказах через оптоволоконную или беспроводную связь.

★ Трансформаторы тока с различными коэффициентами трансформации могут быть опционально настроены для учета, измерений или защиты.

★ Выключатель может быть опционально объединен с трансформатором напряжения или солнечной панелью для подачи питания.

★ Он отличается компактными размерами, новым внешним видом, легкой конструкцией и простотой установки.

★ Интерфейс управляющего терминала может быть опционально предоставлен для автоматизированных распределительных сетей и неукомплектованных подстанций.
