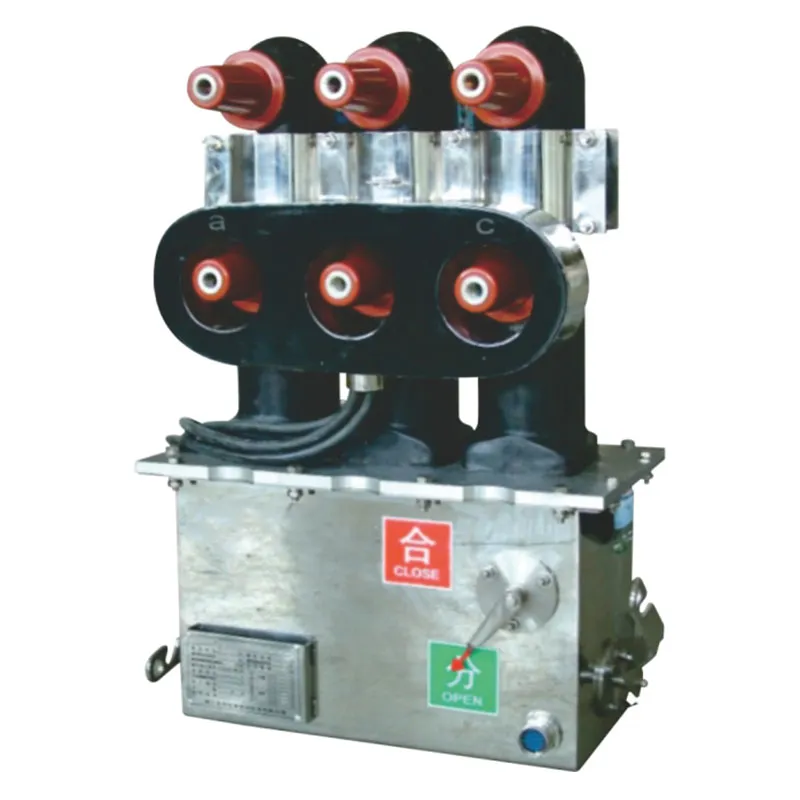

ZW53-12 Вакуумный выключатель с полностью твердой изоляцией

₽80050
1+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Сертификация:

ISO9000
Место происхождения:

Чжэцзян, Китай

Подробнее Связаться с магазином

ООО Вэньчжоу Хуаи Интернэшнл Трейд

ул. Синьсин, д. 5, портовая зона Юэцинван, г. Юэцин, пров. Чжэцзян, г. Вэньчжоу

Описание продукта

Информация о компании

Основная информация

Температура окружающей среды

-40 ℃~+40 ℃

Высота над уровнем моря

Высота-неограниченная

Сейсмическая интенсивность

≯ M8

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор

Выключатель вакуумный с полной твёрдой изоляцией ZW53-12 предназначен для трёхфазных распределительных систем переменного тока с напряжением линии 10 кВ и номинальной частотой 50 Гц, и в основном используется в подземных кабельных распределительных сетях для проведения, включения и отключения токов нагрузки, токов перегрузки и токов короткого замыкания, достигая полностью герметизированной доступной для прикосновения токопроводящей защиты. Продукт отличается инновационной концепцией проектирования с рациональной конструкцией, малыми габаритами и легковесным исполнением. Благодаря передовым материалам и производственным процессам на различных этапах, он особенно подходит для суровых условий, таких как высокая температура, высокая влажность, запыленные условия и подводные применения.

Продукт может быть удобно соединен с трансформаторами тока, трансформаторами напряжения, датчиками напряжения и предохранителями с использованием стандартных кабельных разъемов. Он также может быть гибко интегрирован с различными распределительными контроллерами, такими как автоматические повторные выключатели, секционализаторы и разграничительные выключатели, для удовлетворения разнообразных комплексных решений, улучшения технологии подземных систем распределения электроэнергии и содействия их более широкому применению. Он может быть установлен в различных системах распределения электроэнергии, включая наружные комплектные трансформаторные подстанции, коммунальные туннели, подвалы и опоры ЛЭП.

Выключатель изготовлен на основе трёхстоечной конструкции, с его первичной цепью, полностью инкапсулированной согласно технологии APG инкапсуляции. Посредством штепсельных кабельных соединений для ввода/вывода питания, вся первичная токопроводящая цепь сохраняет полную экранированность, полную герметизацию и полную изоляцию во время работы. Внешний экранирующий слой твёрдоизолированного полюса соединен с нержавеющим корпусом через металлические зажимы и медные проводники, обеспечивая надежное заземление, и придавая выключателю характеристики полной изоляции, тотальной инкапсуляции, полного экранирования, устойчивости к затоплению и безопасной для прикосновения токопроводящей работы.

ZW53-12 Вакуумный выключатель с полностью твердой изоляцией

Модель и определение

Z

Дугогасящая среда (Z-вакуум)

W

Подходящее место установки (W-наружное)

53

Порядковый номер конструкции

12

Уровень номинального напряжения (кВ)

T

Приводной механизм (Т - пружинный)

□

Номинальный ток (А)

□

Номинальный ток отключения короткого замыкания (кА)

Применимые стандарты

GB 1984	Высоковольтные выключатели переменного тока
GB/Т 11022	Общие технические требования стандартов на высоковольтные распределительные устройства и аппараты управления
GB/T12706	Стандарт на номинальные напряжения от 1 кВ (Um=1,2 кВ) до 35 кВ (Um=40,5 кВ) кабели силовые с изоляцией из сшитого полиэтилена и аксессуары
IEC 62271-100	Высоковольтные выключатели переменного тока

Условия окружающей среды для эксплуатации

Температура окружающей среды	-40 ℃~+40 ℃ (среднесуточная температура не превышает +40 ℃)
Высота над уровнем моря	Высота-неограниченная
Влажность окружающей среды	Нет строгих требований
Максимальная скорость ветра	Скорость ветра на открытом воздухе ≯34 м/с (≯700 Па)
Сейсмическая интенсивность	≯ M8

Основные технические параметры

S/N	Позиция			Единица	Значение
1	Номинальное напряжение			кВ	12
2	Выдерживаемое напряжение промышленной частоты в течение 1 мин (действующее значение)	Сухое испытание	Полюс–полюс, полюс–земля		42
			Разрывной промежуток		49
		Мокрое испытание	Полюс–полюс, полюс–земля		30
3	Импульсное выдерживаемое напряжение грозового импульса (пиковое)		Полюс–полюс, полюс–земля		75
			Разрывной промежуток		85
4	Номинальный ток			А	630
5	Номинальный ток отключения короткого замыкания			кА	20
6	Номинальный ток включения короткого замыкания (пиковый)				50
7	Номинальный выдерживаемый ток короткого замыкания за 4 с				20

ZW53-12 Вакуумный выключатель с полностью твердой изоляцией

Продолжение

S/N	Позиция	Единица	Значение
8	Номинальный пиковый выдерживаемый ток	кА	50
9	Ток отключения зарядной ёмкости кабеля	А	25
10	Номинальная последовательность операций	/	O-0.3s-CO-180s-CO
11	Механический ресурс	Времена	10000
12	Номинальное рабочее напряжение	В	220(DC, AC)
13	Номинальное напряжение вспомогательной цепи		220(DC, AC)
14	Ток утечки экранирования	/	17kV, ≤ 0.5mA
15	Сопротивление экранирования	/	≤50000Ω
16	Тип приводного механизма	/	Пружинный механизм (ручной/ручной)
17	Масса	кг	60
18	Габаритные размеры	мм	510X320X690

Структурные особенности

★ Полностью экранированная конструкция для любых условий, подходящая для высокогорных, влажных и низменных сред.

★ Выключатель имеет трехстоечную конструкцию, с входящими и исходящими линиями, герметично соединенными через доступные кабельные разъемы. Данный продукт изготовлен на основе концепции полной изоляции, полной герметизации и полного экранирования, достигая функций защиты от затопления и безопасной для прикосновения токопроводящей эксплуатации.

★ Он компактного размера, составляя менее двух третей традиционного ZW32.

★ Безопасная для прикосновения токопроводящая эксплуатация разрешена благодаря его надёжному пути проводимости тока утечки.

★ Твёрдоизолированный полюс имеет многослойную конструкцию инкапсуляции, с вакуумным дугогасителем, залитым силиконовой резиной в качестве внутреннего слоя. Подвижные и неподвижные концы дугогасителя покрыты полупроводниковыми слоями для достижения равномерного распределения электрического поля. Промежуточный слой изготовлен из импортной эпоксидной смолы для обеспечения изоляции и механической прочности, в то время как внешний полупроводниковый экранирующий слой заземлен через металлические зажимы и медные проводники, соединенные с нержавеющим корпусом, обеспечивая поддержание нулевого потенциала на поверхности выключателя при эффективном отводе тока утечки на землю.

★ Корпус приводного механизма выключателя заполнен газом SF6 при нулевом избыточном давлении, достигая защиты от внутренней конденсации, коррозии и обеспечивая полную погружную способность распределительного устройства.

★ При интеграции с интеллектуальными контроллерами, усовершенствованные операционные и индикаторные конфигурации могут помочь достичь универсального интеллектуального распределительного управления с разнообразными требованиями.

★ Выключатель оснащен моторным приводом накопления энергии и механизмами отключения/включения для удобного дистанционного управления. Также предусмотрены ручное накопление энергии и ручные устройства отключения/включения, обеспечивая нормальную работу отключения/включения даже во время сбоя питания.

★ Корпус выключателя имеет четко обозначенные индикаторы "Отключение", "Включение" и "Заземление", которые надежно отражают рабочее состояние выключателя. Заземляющий болт на маркировке заземления должен быть надежно соединен с заземляющей ногой для обеспечения сопротивления заземления, соответствующего требованиям национальных стандартов.

★ Выключатель может быть оснащен интегрированными литыми трансформаторами тока, со стандартным диапазоном коэффициентов 200/5-600/5. Стандартная конфигурация включает по одному устройству для фаз А и С для нормальной защиты. Для специальных требований может быть настроено до шести устройств согласно соглашению о покупке пользователя для достижения функций нормальной защиты и учета и т.д.
