Железные параллельные зажимы — это тип электротехнического оборудования, который в основном используется для не несущих соединений проводников в воздушных линиях. Ниже приводится подробное описание железных параллельных зажимов:

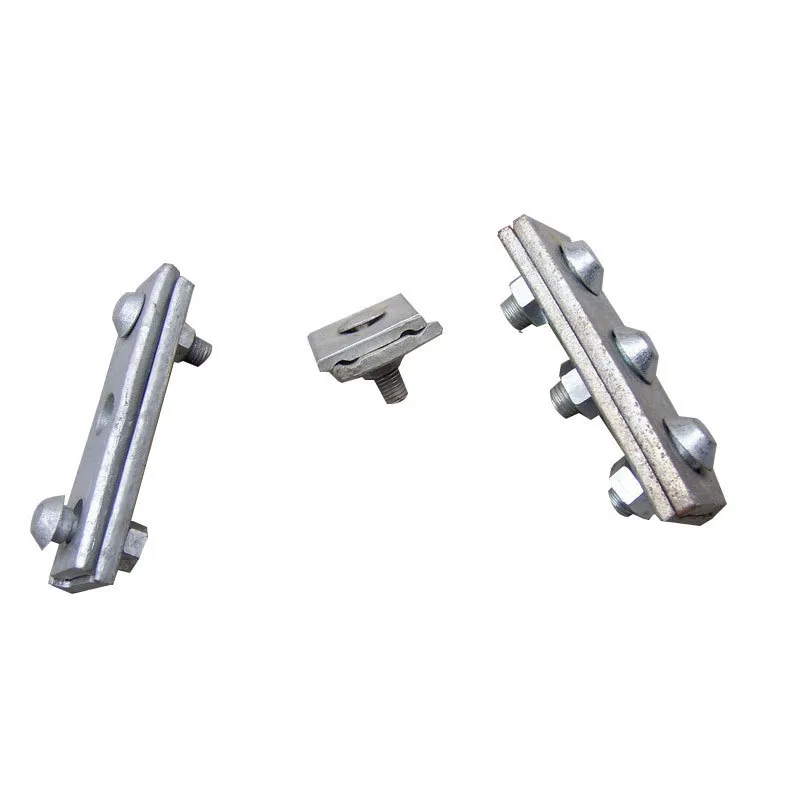

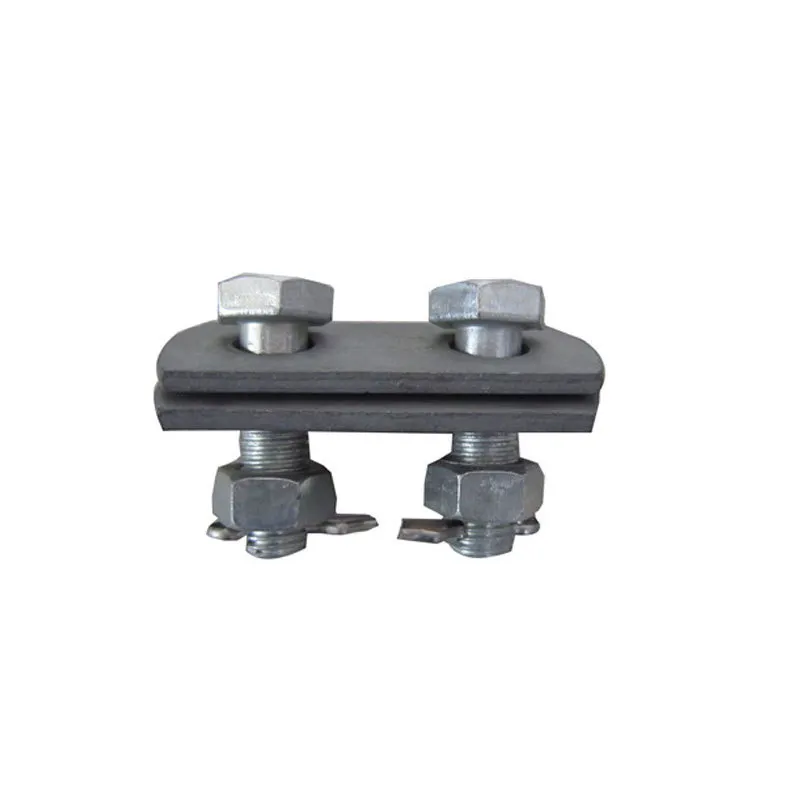

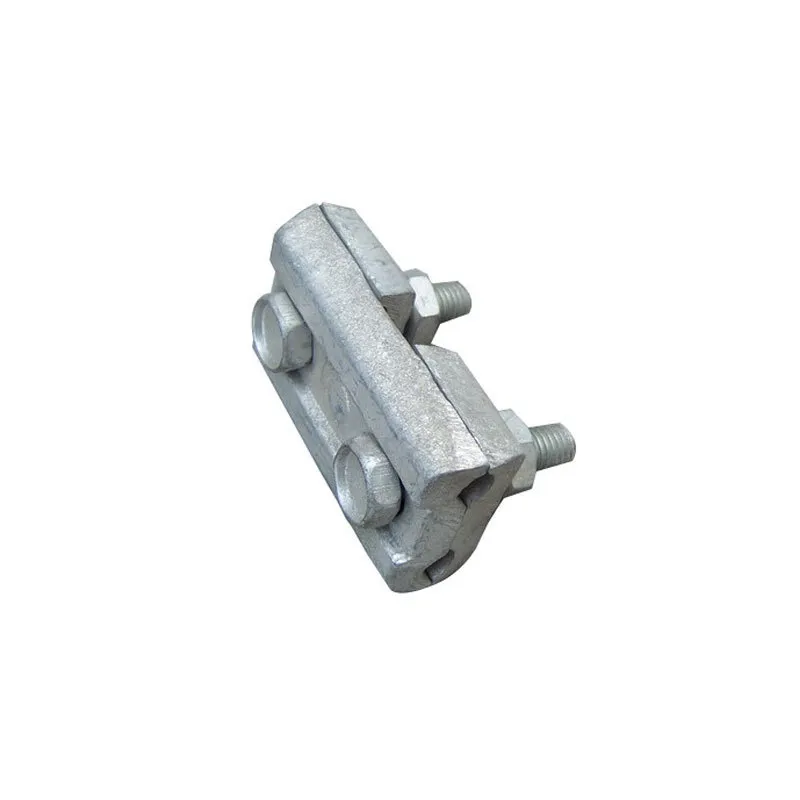

Конструктивные особенности: Железные параллельные зажимы с пазами обычно имеют болтовую конструкцию, состоящую из основного корпуса, прижимной пластины, болтов, гаек, шайб и т. д. Как основной корпус, так и прижимная пластина обычно изготавливаются из чугуна и имеют пазы на верхней и нижней поверхностях. Соединяемые проводники закрепляются в зажимных пластинах за счет зажимного усилия, создаваемого болтами. Для обеспечения достаточного и равномерного давления на проводники обычно используется двух- или трехболтовая конструкция.

Свойства материала: Корпус и зажимная пластина железных зажимов с параллельными канавками изготовлены из ковкого чугуна в соответствии с GB978-67 «Детали из ковкого чугуна — классификация и технические условия», обладают высокой прочностью и вязкостью. Стандартные компоненты, такие как болты, гайки и шайбы, изготавливаются в соответствии с GB 5-76 «Болты с шестигранной головкой (крутая резьба)», GB 41-76 «Гайки с шестигранной головкой (крутая резьба)» и GB 95-76 «Шайбы (крутая резьба)» соответственно. Поверхности, как правило, подвергаются горячему цинкованию, что обеспечивает отличную стойкость к окислению и защиту от коррозии.

Преимущества в эксплуатации: Зажимы для железных шин обеспечивают удобное соединение. В сложных условиях, таких как работы на высоте, персонал может относительно легко вставить два проводника в паз и завершить соединение, затянув болты, что эффективно повышает эффективность установки и обслуживания линии. Одновременно они обеспечивают отличную проводимость, позволяя току плавно переходить от одного проводника к другому, тем самым снижая потери мощности и риск перегрева линии.

Сценарии применения: В основном используется для соединения алюминиевых многожильных проводников или алюминиевых многожильных проводников со стальным сердечником малого и среднего сечения, а также стальных проводов воздушных молниеотводов в точках без натяжения. Они также широко используются для соединений перемычек на нелинейных опорах.

Сила зажима: Сила зажима болтовых железных параллельных зажимов с пазом на проводниках составляет примерно 10-20% от расчетной прочности проводника на разрыв, что соответствует механическим требованиям к не несущим соединениям.
