Гибкий чехол-гармошка: сценарии использования и функции

Гибкие сильфонные кожухи (также известные как телескопические сильфонные кожухи или сильфоны) – это широко используемые гибкие защитные элементы промышленного оборудования. Основной корпус изготовлен из гибких материалов, таких как высокопрочная нейлоновая ткань, ткань с полиуретановым покрытием и огнестойкий брезент, в сочетании с металлическим (или пластиковым) опорным каркасом и изготовлен методом высокочастотной термосварки и шитья. Его основные преимущества заключаются в способности свободно выдвигаться и сворачиваться, адаптироваться к сложным траекториям движения и лёгкости конструкции. Он обеспечивает гибкую и комплексную защиту прецизионных компонентов оборудования и широко используется в промышленных условиях, где требуется высокая гибкость защиты.

Основные варианты использования

Прецизионные станки и обрабатывающее оборудование

Применимое оборудование : токарные станки с ЧПУ, обрабатывающие центры, фрезерные станки, шлифовальные станки, электроэрозионные станки, станки лазерной резки и т. д.

Требования к защите : Направляющие, ходовые винты, шпиндели, револьверные головки и другие компоненты станков требуют высокочастотного линейного перемещения (или колебаний с малой амплитудой), а среда обработки содержит металлическую стружку, смазочно-охлаждающую жидкость и пыль. Поэтому необходимы защитные кожухи, которые могут выдвигаться и убираться синхронно с компонентами, предотвращать попадание посторонних предметов и исключать помехи между жесткой защитой и движением оборудования.

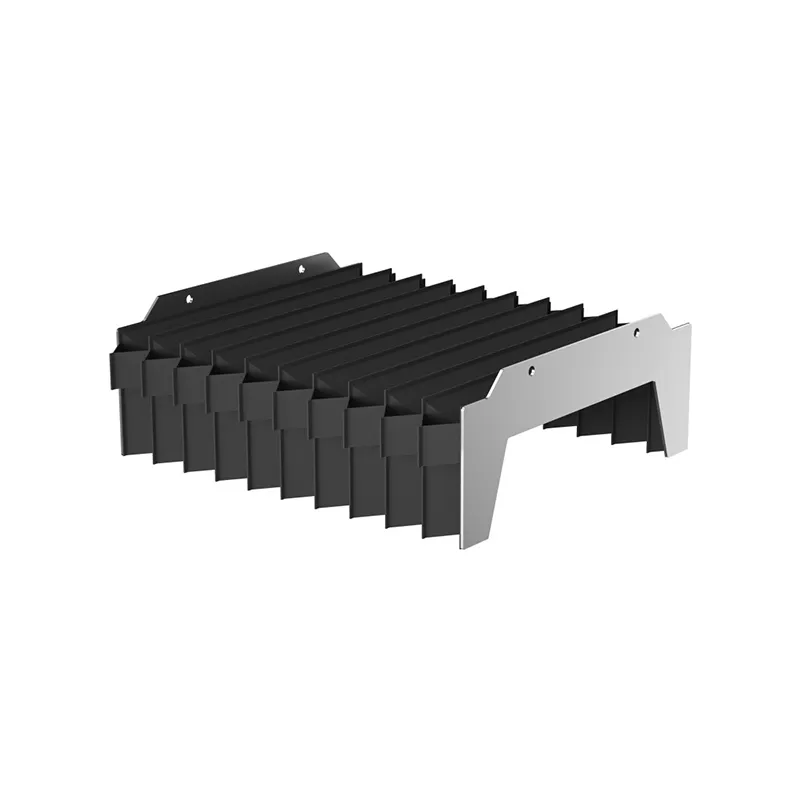

Типичная конфигурация : в основном используется защитный кожух типа линейного телескопического сильфона , закрывающий всю длину направляющей или ходового винта. Например, защита ходового винта оси Z в обрабатывающих центрах: при движении шпинделя вверх и вниз защитный кожух может свободно выдвигаться/втягиваться (коэффициент выдвижения до 1:10), а внутренний уплотнительный слой предотвращает попадание смазочно-охлаждающей жидкости в систему смазки ходового винта.

Медицинское и лабораторное оборудование

Используемое оборудование : Медицинское диагностическое оборудование (подвижные части КТ-сканеров и аппаратов МРТ), хирургические роботы и точные лабораторные приборы (такие как автоматизированные устройства для обработки центрифужных пробирок и роботизированные руки для тестирования образцов) и т. д.

Требования к защите : Медицинские/лабораторные помещения должны быть чистыми и свободными от пыли (чтобы не повлиять на результаты исследований или безопасность хирургических операций). Кроме того, компоненты оборудования имеют ограниченную подвижность, но требуют высокой точности; поэтому защитный кожух должен быть лёгким, легко очищаться и предотвращать осыпание частиц.

Типичная конфигурация : используется защитный чехол из полиуретановой ткани медицинского назначения с покрытием (устойчив к дезинфекции, не имеет запаха), с простой структурной конструкцией для уменьшения мертвых зон при очистке; в некоторых случаях добавляется прозрачное окно из ПВХ для удобства наблюдения за рабочим состоянием оборудования.

Область текстильного и полиграфического оборудования

Применимое оборудование : Текстильные машины (валики и нитенаправители для кардочесальных машин и ткацких станков), печатные машины (цилиндры и механизмы подачи бумаги для цифровых печатных машин), упаковочные машины (конвейерные ленты и механические захваты для этикетировочных машин) и т. д.

Требования к защите : Текстильное оборудование необходимо защищать от спутывания хлопкового ворса и пряжи; печатное оборудование необходимо защищать от брызг краски и бумажных обрезков; а поскольку большая часть оборудования работает непрерывно, защитные кожухи должны быть износостойкими, простыми в обслуживании и не влиять на эффективность производства.

Конфигурация : Износостойкий защитный чехол из нейлоновой ткани для текстильных работ (гладкая поверхность, не притягивает ворс); защитный чехол из ткани с покрытием, устойчивым к чернилам , для печати , с износостойкими резиновыми полосками в нижней части для снижения износа от трения об оборудование.

Другие особые сценарии

Низкотемпературные среды : например, автоматизированное погрузочно-разгрузочное оборудование в холодильных камерах, требуют использования защитных покрытий из гибких материалов, устойчивых к низким температурам (которые могут нормально расширяться и сжиматься в диапазоне температур от -40 ℃ до 0 ℃ без затвердевания или растрескивания).

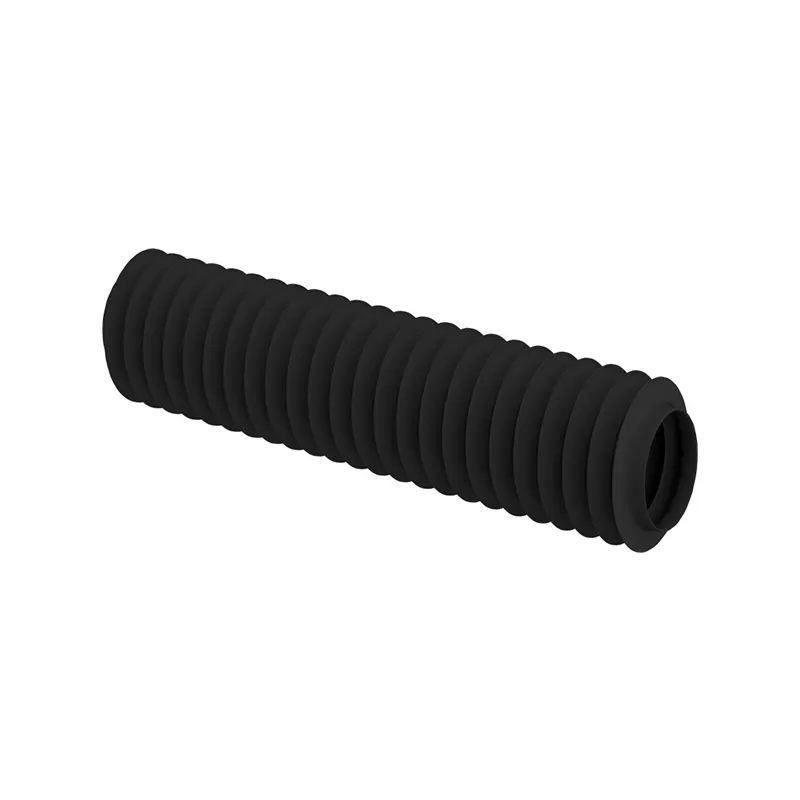

Ограниченные пространства : для внутренних компонентов трансмиссии небольших прецизионных приборов (например, выходного вала микродвигателя) требуются сверхтонкие сильфонные кожухи (толщиной всего 5 мм), чтобы обеспечить ограниченное пространство для установки.

Гибкие сильфонные кожухи, обладающие такими основными преимуществами, как «гибкое выдвижение и сворачивание, адаптируемость к сложным движениям и малый вес», стали идеальным решением для защиты прецизионных станков, автоматизированного оборудования, медицинских инструментов и других объектов. Их основная ценность заключается в создании надежного защитного барьера для критически важных компонентов благодаря гибким материалам и индивидуальному дизайну, не ограничивая при этом движение оборудования, и одновременно обеспечивая удобство монтажа и низкие затраты на обслуживание.
