Структурный состав

Электродвигатель

Двигатель высокоскоростного дисперсора является источником энергии. Обычно используются высокопроизводительные трехфазные асинхронные двигатели, мощность которых варьируется в зависимости от спецификаций и требований к работе дисперсионных машин, от нескольких тысяч ватт до десятков киловатт. Двигатель способен обеспечивать высокую скорость вращения, обеспечивая высокоскоростное вращение вала перемешивания и дисперсионного диска, например, некоторые промышленные высокоскоростные дисперсионные двигатели могут вращаться со скоростью 1000 - 3000 оборотов в минуту.

вал перемешивания

Ось перемешивания является ключевым компонентом, соединяющим двигатель с дисперсионным диском и обычно изготовленным из нержавеющей стали или высокопрочной легированной стали. Его роль заключается в передаче мощности двигателя дисперсионному диску и выдерживании крутящего момента, создаваемого высокоскоростным вращением. Для обеспечения стабильности и прочности вала перемешивания его диаметр и длина спроектированы в соответствии с моделью дисперсора и емкостью перемешивания. Например, в больших высокоскоростных дисперсорах диаметр вала перемешивания может достигать 50 - 100 мм, а длина может достигать нескольких метров.

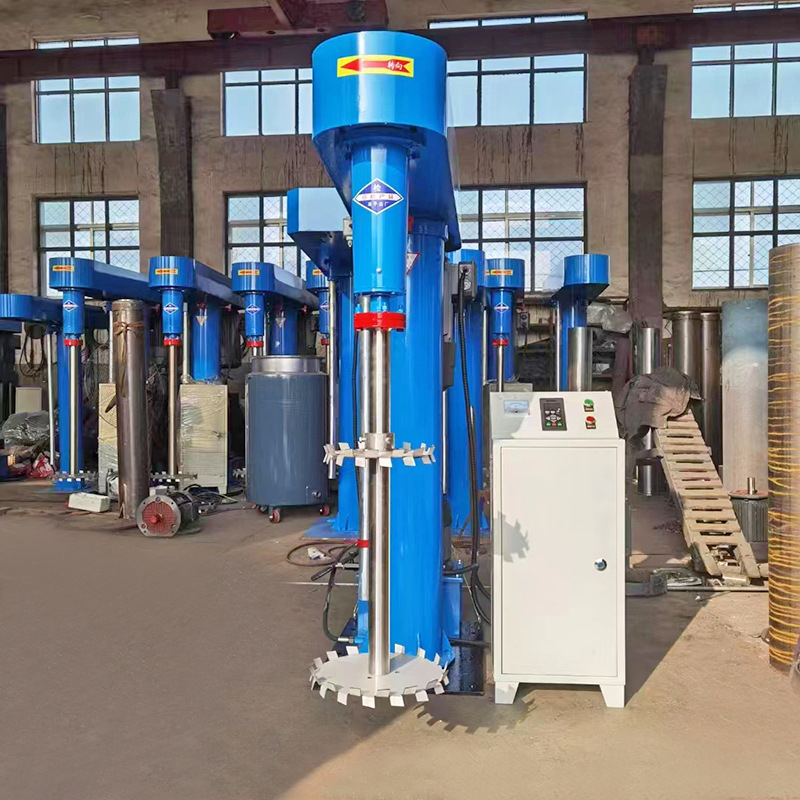

Дисперсионный диск

Дисперсионные диски представляют собой компоненты, которые вступают в непосредственный контакт с материалом и смешиваются. Обычные формы дисперсионных дисков - зазубренные, дисковые и т.д. Зазубренный дисперсионный диск может создавать мощную силу сдвига при высокоскоростном вращении, разбивая агрегаты в материале. Диаметр дисперсионного диска также варьируется в зависимости от модели и обычно составляет от 100 до 500 мм. Его материал в основном нержавеющая сталь, обладает хорошей коррозионной стойкостью и износостойкостью.

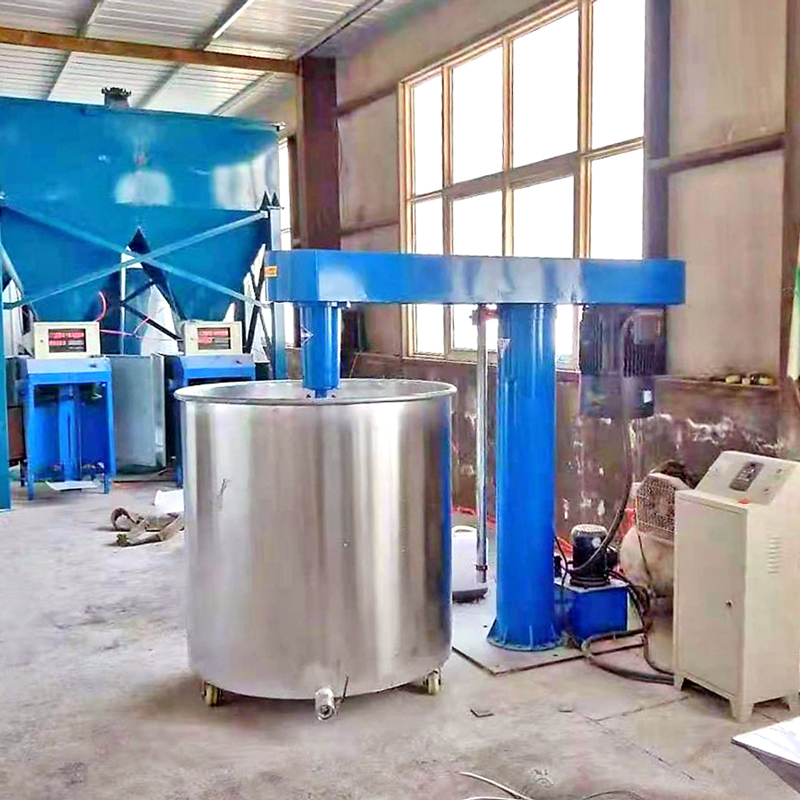

Контейнер

Барабаны используются для наполнения материала, подлежащего перемешиванию, обычно в цилиндрической форме. Материал бочки может быть нержавеющей сталью, пластиком и так далее. Барабаны из нержавеющей стали подходят для большинства химических материалов с хорошей коррозионной стойкостью и высокой температурой; Пластиковые бочки в основном используются для некоторых материалов с более высокими требованиями к коррозии и более низкой температурой. Размер емкости барабана рассчитан на основе фактических производственных потребностей и составляет от нескольких литров до нескольких тысяч литров.

Подъёмная установка

Подъемное устройство предназначено для облегчения регулирования положения дисперсионного диска в бочке. Во время перемешивания дисперсионный диск можно настроить на правильную высоту с помощью подъемного устройства, чтобы соответствовать различным требованиям к количеству материала и перемешиванию. Подъемные устройства обычно управляются гидравлической системой или электрической тягой, удобной в эксплуатации и способной точно управлять положением дисперсионного диска.
