Высоковольтный преобразователь для железнодорожного транспорта

  • ₽1253491

    1-4 куски

  • ₽1204918

    5+ куски
Получение последних цен

Параметры продукта

  • Сделанный на заказ:

    Да

  • Сертификации:

    ISO9001

  • Гарантия:

    1 год

Подробнее Связаться с магазином
АО «SCHORCH Электрик»
№ 28, проспект Андонг, Зона экономического развития, район Анжу, город Суйнин, провинция Сычуань
Описание продукта
Информация о компании
Основная информация
Номинальное напряжение
6kV / 10kV / 11kV / 13.8kV
Мощность двигателя
200kW ~ 20MW
Перегрузочная способность
150% (60 секунд), 180% (3 секунды)
Степень защиты
IP54 / IP55
Упаковка и доставка
Транспортная Упаковка
Стандартная транспортная упаковка
Происхождение
Китай
Описание продукта

Описание продукта

Железнодорожный транспорт, включая высокоскоростные магистрали, метро, легкорельсовый транспорт, электрифицированные железные дороги и системы тягового привода требует высокой надежности, безопасности и энергоэффективности. Высоковольтный преобразователь частоты Schorch-HV Rail Series разработан специально для железнодорожного сектора и применяется в тяговых системах, вентиляции тоннелей, энергоснабжении высокоскоростных поездов, приводах рельсовых машин, обеспечивая стабильную работу энергосистемы, повышение эффективности и снижение затрат на техническое обслуживание.

Подходит для работы с двигателями 6kV / 10kV / 11kV / 13.8kV в железнодорожных и транспортных системах.

Основные характеристики

  1. 1.Высокая надежность, адаптация к транспортным условиям
  • ● Степень защиты IP54 / IP55, защита от пыли, влаги и механических воздействий, подходит для тоннельных и уличных условий эксплуатации
  • ● Устойчивость к высоким температурам и вибрации, гарантирует стабильность работы при длительных нагрузках
  • ● Широкий диапазон рабочих температур (-40℃ ~ +55℃), адаптация к суровым климатическим условиям
  1. 2.Интеллектуальная система управления, полная совместимость с энергосистемами железных дорог
  • ● Совместимость с системами SCADA / DCS, удаленный мониторинг и автоматическое управление
  • ● Стабилизация напряжения в сети, снижение негативного влияния скачков напряжения на тяговую систему
  • ● Автоматическая адаптация к нагрузке, регулировка мощности в зависимости от потребностей энергосистемы
  1. 3.Высокая перегрузочная способность, повышение эффективности работы подвижного состава
  • ● Перегрузочная способность 150% (60 секунд), 180% (3 секунды), адаптация к пиковым нагрузкам
  • ● Функция плавного пуска/остановки, снижение механических ударных нагрузок на тяговые механизмы
  • ● Система управления динамическим крутящим моментом, улучшение плавности хода поездов и эскалаторов
  1. 4.Энергоэффективность, содействие развитию экологически чистого транспорта
  • ● Функция рекуперации энергии, возврат тормозной энергии в сеть для снижения энергопотребления
  • ● Компенсация коэффициента мощности, снижение потерь реактивной энергии и улучшение стабильности энергосистемы
  • ● Оптимизация частотного регулирования, снижение энергозатрат на 10%-30%в тяговых системах и вентиляции

Основные технические параметры

Номинальное напряжение: 6kV / 10kV / 11kV / 13.8kV
Мощность двигателя: 200kW ~ 20MW
Перегрузочная способность: 150% (60 секунд), 180% (3 секунды)
Степень защиты: IP54 / IP55
Система охлаждения: Принудительное воздушное / воздушно-водяное
Диапазон рабочих температур: -40℃ ~ +55℃
Протоколы связи: Modbus / Profibus / EtherNet / CAN
Функция рекуперации энергии: Опционально

Области применения

  • ● Системы тягового привода– повышение надежности электровозов и электропоездов
  • ● Вентиляция тоннелей метро– регулирование воздухообмена, снижение энергопотребления
  • ● Энергоснабжение высокоскоростных поездов– стабилизация подачи электроэнергии и повышение совместимости с сетью
  • ● Приводы рельсовых машин и строительной техники– обеспечение точности и эффективности работы
  • ● Эскалаторы и подъемные механизмы– плавное управление движением, снижение энергозатрат

Ожидаемые результаты

  • ● Продление срока службы оборудования, снижение механических ударных нагрузок на двигатели
  • ● Оптимизация энергопотребления, снижение затрат на электроэнергию на 10-30%
  • ● Повышение уровня автоматизации, интеллектуальное управление приводами и энергоснабжением
  • ● Повышение безопасности движения поездов, стабилизация энергоснабжения и снижение вероятности отказов оборудования

Заключение

Высоковольтный преобразователь частоты Schorch-HV Rail Series – это надежное, интеллектуальное и энергоэффективное решение для железнодорожной и транспортной отрасли. Он способствует снижению энергопотребления, повышению эффективности эксплуатации поездов и увеличению срока службы оборудования, что делает его идеальным выбором для современных систем электропривода в транспорте.

Свяжитесь с нами для получения дополнительной информации или индивидуального решения!

Таблица параметров

проект содержание Варианты технических параметров
входить входное напряжение Три фазы,6/10/11/13,8кВ
допускать колебания ±10%
управляющее напряжение Три фазы380 В переменного тока/400 В переменного тока
выход Выходное напряжение 0~6/10/11/13,8кВ
Выходной ток 0~Номинальный ток
Выходная частота 0~50 Гц(Можно установить максимум120 Гц)
производительность Входной сигнал Текущие гармоники<4%, фильтр гармоник не требуется
Форма выходного сигнала  dv/dt<1000 В/мксВыходной фильтр не требуется
Общая эффективность машины Номинальное время работы, общее>95%
коэффициент мощности >0,96,(20%~100%Диапазон скоростей) Нет необходимости в устройстве компенсации коэффициента мощности
среда Место использования В помещении, без взрывоопасных или агрессивных газов
Температура рабочей среды 0~40℃
Влажность рабочей среды <90% без конденсата
Высота 1000Ниже метра (1000метров или более могут быть настроены)
хранилище/Температура транспортировки -40℃～+55℃

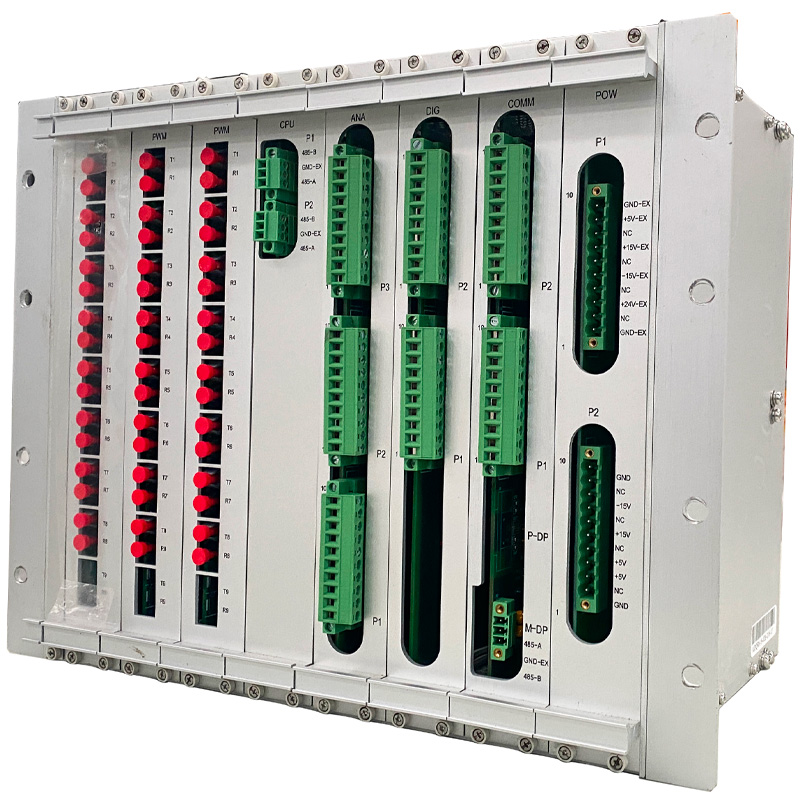

контроль Метод управления Векторное управление без датчика скорости, векторное управление с датчиком скорости,В/Фконтроль
Тип нагрузки Синхронная машина, асинхронная машина

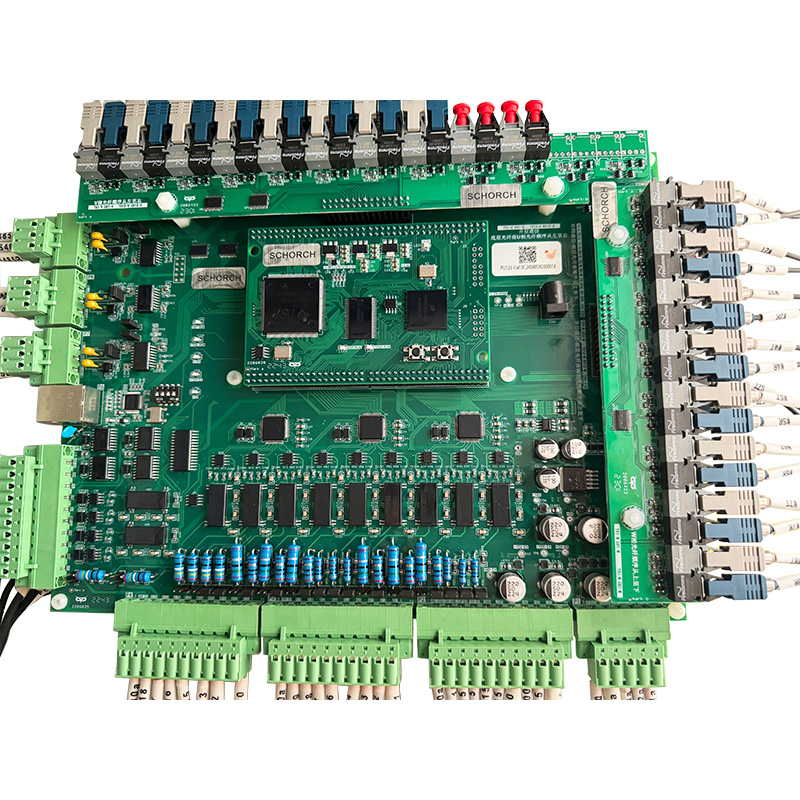

Управляющий чип ЦСП,ПЛИС
ПИДФункция встроенныйПИДРегулятор, параметры могут быть установлены
Вспомогательные функции Двойной источник питания, функция самодиагностики неисправностей
Функция управления Возможности Интернета вещей, пуск с постоянным током, постоянное выходное напряжение, мгновенная остановка и перезапуск, синхронизированное подключение к сети, пуск с хода,проезд при низком напряжении
разрешение по частоте 0,01 Гц
Изоляция высокого напряжения Передача сигнала по оптоволоконному кабелю
коммуникация Modbus / Profibus / EtherNet / CAN
Сенсорный дисплей Входное напряжение, входной ток, выходное напряжение, выходной ток, частота, скорость и т. д.
другой функция защиты Перегрузка по току преобразователя частоты, короткое замыкание, заземление, перенапряжение, пониженное напряжение, потеря фазы, перегрев, неисправность охлаждающего вентилятора, неисправность связи и т. д.
Силовые устройства БТИЗ,диод

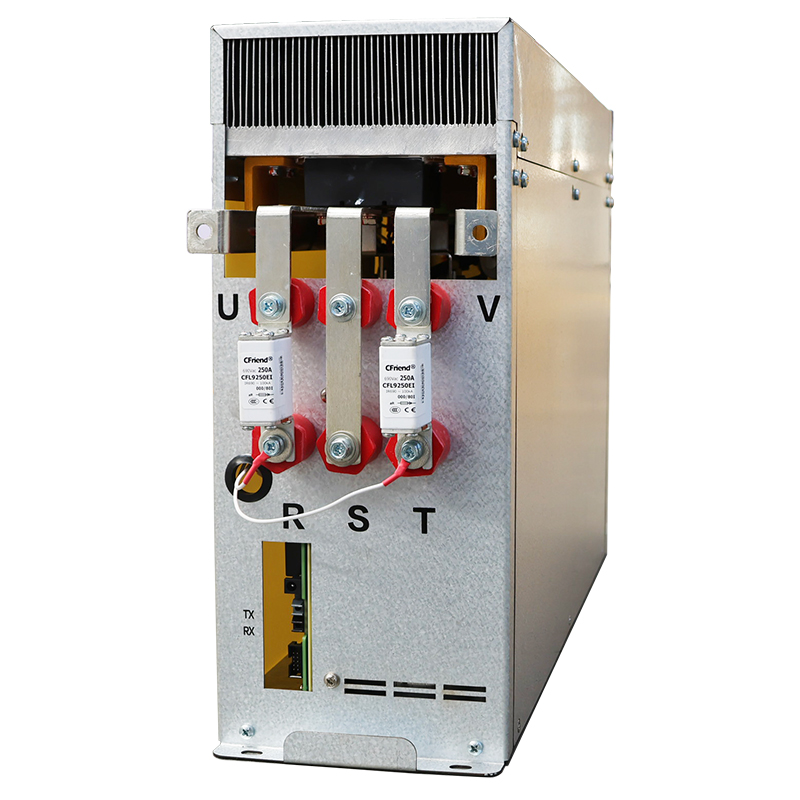

Байпас силового агрегата (по индивидуальному заказу) Возможна максимальная резекция2блок неисправности уровня
Структура инвертора Интегрированный дизайн, модульная конструкция, общая транспортировка
Метод охлаждения воздушное охлаждение/водяное охлаждение
уровень защиты ИП54/55(Настраиваемый)



  • Тип деятельности:
    Производитель / завод
  • Основная продукция:
    Высоковольтный/низковольтный частотный преобразователь
  • Количество сотрудников:
    105
  • Год основания:
    2020
  • Сертификация систем менеджмента:
    ISO9001
  • Средний срок поставки:
    Одна неделя
  • Номер:
    001
  • Среднее время ответа:
    24h

АО «Шорч Электрик» расположена в городе Суйнин провинции Сычуань и занимает площадь 30 000 квадратных метров, а площадь здания - 17 000 квадратных метров. Компания активно внедряет и интегрирует передовое производственное оборудование и технологии из Европы, а также сочетает их с собственными преимуществами для производства инновационных и надежных продуктов, таких как высоковольтные системы управления приводом с частотным преобразованием скорости. В основном компания предоставляет клиентам системы управления автоматизацией и преобразования энергосберегающих технологий, а также другие общие технические решения.
