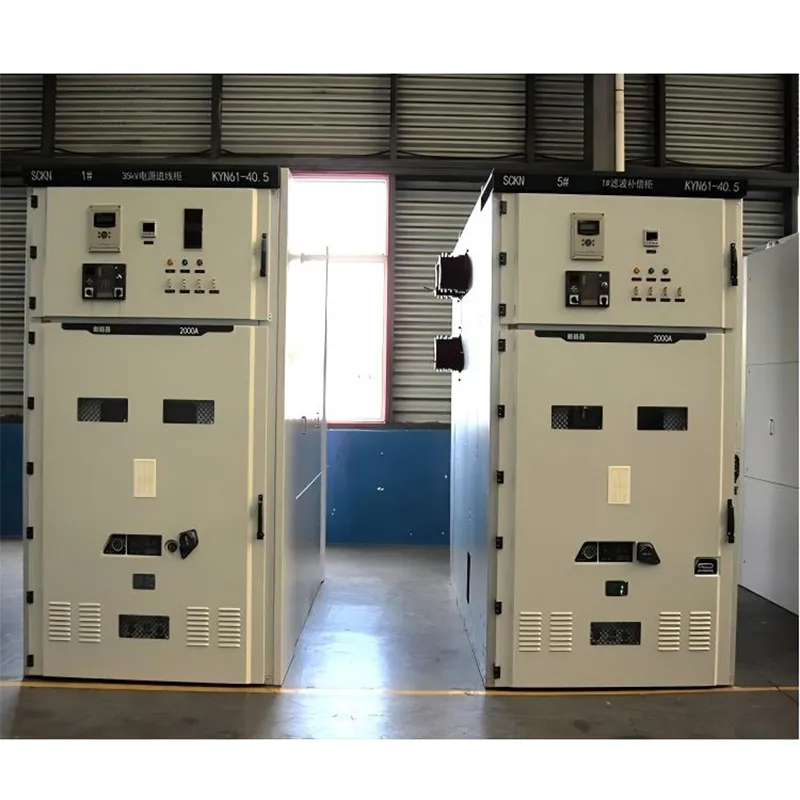

Высоковольтная шкаф KYN61-40.5

Параметры продукта

Изготовление на заказ:

доступно
Послепродажное обслуживание:

1 год
Гарантия:

1 год

Подробнее Связаться с магазином

ООО «Ичан Хуакэ Электрик»

производственный цех C10-1, комплексная зона таможенного контроля Ичан, ул. Сячжоу, д. 488, район Ичан, зона свободной торговли, провинция Хубэй, Китай

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Обзор продукта

KYN61-40.5 является основным типом сборных комплектных металлических выдвижных распределительных устройств (КРУ) на напряжение 35 кВ на внутреннем рынке Китая. Оно предназначено в первую очередь для высоковольтных распределительных систем напряжением 3.6–40.5 кВ (номинально 35 кВ) и выполняет функции распределения электроэнергии, управления линиями/оборудованием, защиты от таких повреждений, как перегрузка, короткое замыкание, замыкание на землю, а также мониторинга рабочих параметров. Это ключевое высоковольтное распределительное оборудование для электростанций, подстанций, объектов с большой промышленной нагрузкой и объектов возобновляемой энергетики.

Продукция строго соответствует национальным стандартам, таким как GB 3906 «Комплектные металлические распределительные устройства и устройства управления переменного тока на напряжение от 3.6 до 40.5 кВ». Конструкция представляет собой сборное разделенное на отсеки исполнение с выдвижными тележками (тележка с выключателем может быть полностью выдвинута). Обеспечена полная система блокировок «пяти предотвращений» (предотвращение ошибочного включения/отключения выключателя, отключения/включения разъединителя под нагрузкой и т.д.). Устройство обладает превосходными изоляционными характеристиками (поддерживает конфигурации с воздушной или комбинированной изоляцией), высокой стойкостью к токам короткого замыкания и степенью защиты не ниже IP4X, что эффективно изолирует дугу, защищает от пыли и ошибочного прикосновения, обеспечивая безопасную и стабильную работу высоковольтной системы.

В устройство могут быть интегрированы ключевые высоковольтные компоненты: вакуумные выключатели, трансформаторы тока, трансформаторы напряжения, заземляющие разъединители. Оно адаптировано для работы с такими нагрузками, как трансформаторы, высоковольтные двигатели, линии электропередач, станции возобновляемой энергетики (солнечные/ветровые). Одновременно предусмотрены стандартные интерфейсы связи (Modbus, IEC 61850 и др.) для интеграции в интеллектуальные платформы распределения электроэнергии с целью дистанционного мониторинга, управления и предупреждения неисправностей. Сочетая безопасность, надежность и цифровую адаптивность, KYN61-40.5 представляет собой зрелое и эффективное решение для высоковольтного распределения на уровне 35 кВ.

Характеристики продукции

KYN61-40.5 – это высоковольтное комплектное распределительное устройство (КРУ) с выдвижными элементами, размещенными в средней части, предназначенное для энергосистем напряжением 35 кВ. Его ключевые особенности сосредоточены вокруг безопасности, надежности, рациональной конструкции, удобства эксплуатации и универсальности. Краткое описание приведено ниже:

Компактная конструкция, научная компоновка: Используется конструкция с выдвижными тележками, размещенными в средней части (тележки с выключателем, разъединителем и др. могут выдвигаться независимо). Шкаф разделен на отсеки: отсек выключателя, отсек шин, кабельный отсек и отсек вторичной коммутации. Отсеки герметично изолированы, что обеспечивает высокий коэффициент использования пространства и адаптацию к различным условиям установки (подстанции, промышленные цеха, распределение электроэнергии в высотных зданиях и т.д.).

Высокий уровень защиты и безопасности: Обеспечена полная система взаимных блокировок «пяти предотвращений» (предотвращение ошибочного включения/отключения выключателя, доступа к находящимся под напряжением отсекам, ошибочного заземления, наложения заземления, входа в находящиеся под напряжением зоны), что эффективно предотвращает несчастные случаи с персоналом и повреждение оборудования. Степень защиты корпуса не ниже IP4X, обеспечивается защита от пыли и проникновения посторонних предметов. Изоляционные компоненты выполнены из эпоксидной смолы или SMC-материалов, обладают стабильными изоляционными свойствами, устойчивы к коронным разрядам и старению.

Превосходные электрические характеристики: Совместимо с надежными вакуумными выключателями, такими как VS1, VD4. Широкий диапазон номинальных токов и токов отключения при коротком замыкании (обычно номинальный ток 630–3150 А, ток отключения при КЗ 25–40 кА). Высокая отключающая способность, короткое время горения дуги, обеспечивающее надежное устранение повреждений в энергосистеме. Оптимизированная конструкция шин, хороший контроль нагрева, высокая стабильность при длительной эксплуатации.

Удобство эксплуатации и технического обслуживания: Для вдвигания/выдвигания тележек используется винтовая передача, что обеспечивает легкость и малые усилия. Высокая взаимозаменяемость (тележки одного типа универсальны). Шкаф оборудован смотровыми окнами и каналами сброса давления для удобного наблюдения за состоянием оборудования и сброса давления при авариях. Вторичные цепи проложены аккуратно, предусмотрено пространство для обслуживания, что исключает необходимость масштабной разборки при ремонте и сокращает время простоя.

Универсальность и расширяемость: Стандартизированная конструкция, высокая совместимость компонентов. В зависимости от требований могут быть установлены функциональные модули: учета, защиты, контроля и управления, заземляющих ножей и др., что удовлетворяет различным режимам работы: прием электроэнергии, распределение, связь, компенсация реактивной мощности. Унифицированные габаритные размеры шкафов облегчают сборку панелей, расширение и последующую модернизацию.

Широкая адаптация к условиям окружающей среды: Способно стабильно работать в диапазоне температур от -10°C до +40°C, при влажности и на высоте до 1000 м над уровнем моря (доступна версия для высокогорья). Конструкция с защитой от коррозии и пыли адаптирована к сложным условиям промышленных объектов.
