Основные технические данные

Введение в структуру

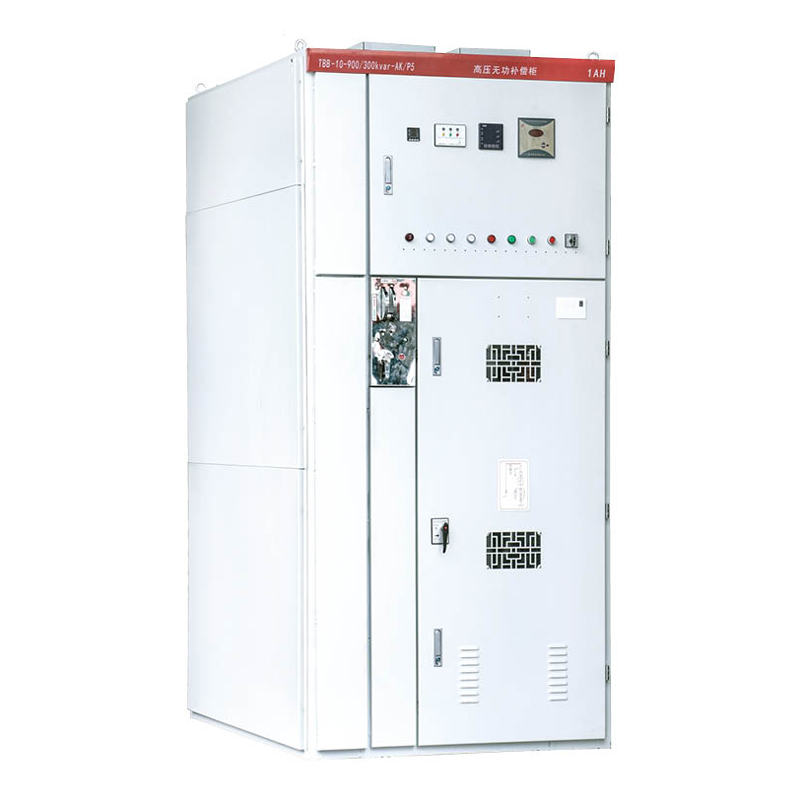

Структура установки классифицируется на тип шкафа и тип сборки.Тип сборки также может быть классифицирован на тип микросхемы и тип полной разборки.Структура шкафа должна быть установлена на заводе, затем компоненты должны быть удалены, пронумерованы, перевезены на место и собраны в соответствии с чертежом.С точки зрения помещения, тип микросхемы в основном удобен для обработки.Тип полной сборки обычно используется на открытом воздухе, что в основном удобно для горячей оцинковки.Это устройство в основном состоит из шкафа реактора, шкафа разряда и шкафа конденсатора.

1.Шкаф реактора

Шкаф реактора в основном используется для ограничения пускового тока закрытия и подавления гармоник.При ограничении пускового тока закрытия, реактор XL=(0.1~1%XC; при подавлении более 5 гармоник, XL=(5~6)%XC; при подавлении более 3 гармоник, XL=(12~13)%XC.

2.Разрядный шкаф

Он в основном состоит из разрядной катушки или трансформатора напряжения, разрядника оксида цинка и заземляющего разъединителя.Разрядная катушка подключена к блоку конденсаторов в parllel.When конденсаторный блок отключен от источника питания, его разрядная производительность il уменьшить остаточное напряжение на конденсаторном блоке от пикового значения номинального напряжения до менее 50 В в течение 5 с.  Разрядники из оксида цинка используются для ограничения коммутационного перенапряжения, вызванного переключением конденсаторных батарей.Заземляющий разъединитель используется для заземления шины во время обслуживания отключения питания.Вышеуказанная конфигурация может быть настроена в соответствии с требованиями пользователя.Если режим подключения линии - двойная звезда, конденсаторный шкаф должен быть двухрядным или двухслойным, а трансформатор тока должен быть дополнительно установлен в шкафу.

3.Конденсаторный шкаф

Шкаф конденсатора в основном состоит из предохранителя и конденсатора Когда внутренний пробой конденсатора достигает 50% ~ 70%, предохранитель будет взрываться, и неисправный конденсатор будет отделен от цепи питания, предотвращая расширение аварии.

4.Сборка установки шунтирующего конденсатора

Эта установка в основном используется для объединения сборки конденсатора разрядной катушки, молниеотвода и заземляющего переключателя и электрического реактора Сборка конденсатора заключается в установке соответствующего количества одиночных конденсаторов с внутренними предохранителями в коробке, полной изоляции.  Коробка оснащена клапаном сброса давления и регулятором температуры с контактами сигнализации и отключения.Установка имеет преимущества небольшой площади Boor, простой установки, удобной эксплуатации и обслуживания и т.д.
