Воздушный классификатор с защитой от инертного газа представляет собой закрытую систему сверхтонкой классификации, которая использует защиту циркуляции инертного газа и разработана для удовлетворения потребностей классификации специальных материалов, таких как легковоспламеняющиеся, взрывоопасные и легко окисляющиеся материалы. Кислород в системе заменяется инертным газом. Когда содержание кислорода ниже требуемого калибровочного значения, материал транспортируется в классификатор. Циклоническая центробежная сила, создаваемая высокоскоростным вращающимся ротором классификации, отбирает крупные частицы на внутреннюю стенку полости, останавливается и падает, и опускается вдоль стенки цилиндра к выпускному отверстию для выгрузки. В то же время мелкий порошок проходит через зазор между лопастями колеса классификации и попадает в циклонный коллектор или напрямую в пылеуловитель, тем самым достигая цели разделения крупных и мелких материалов.

Воздушный классификатор с защитой от инертного газа может использоваться последовательно на нескольких этапах для удовлетворения потребностей классификации продуктов с различными размерами частиц.

Размер частиц

D50=1 мкм

Безопасность

Взрывозащищенная конструкция всей машины

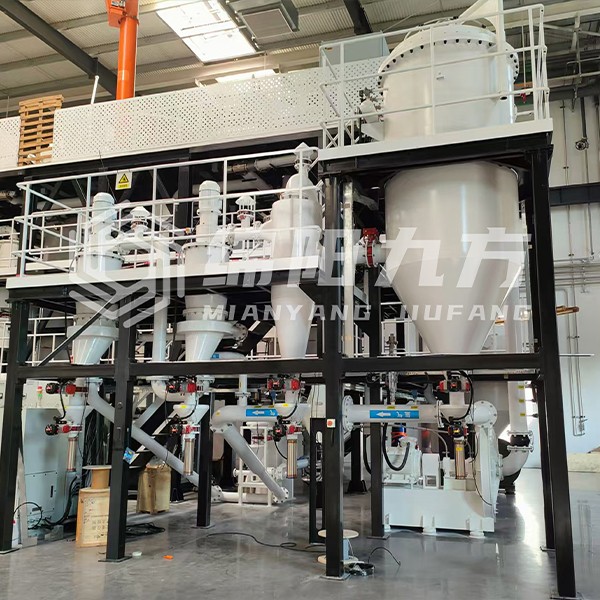

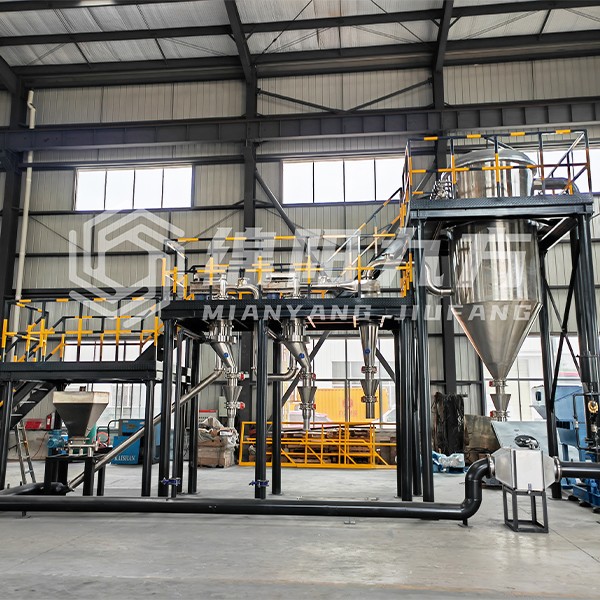

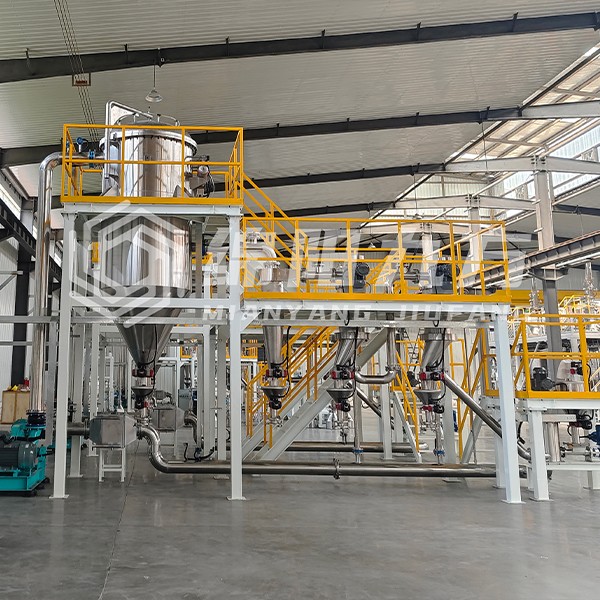

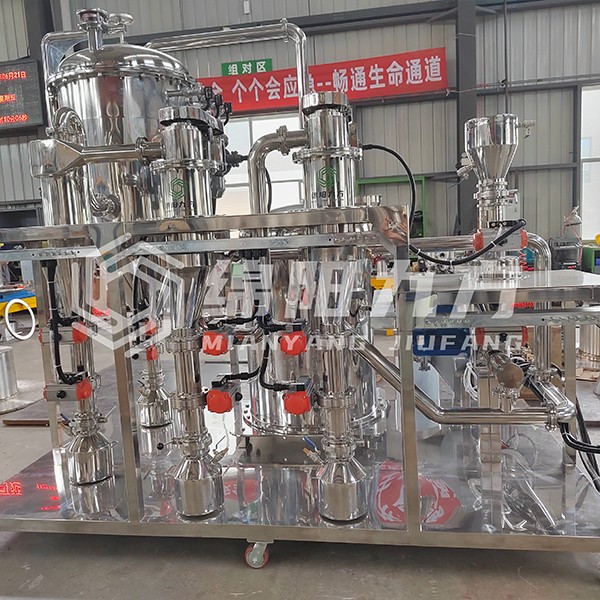

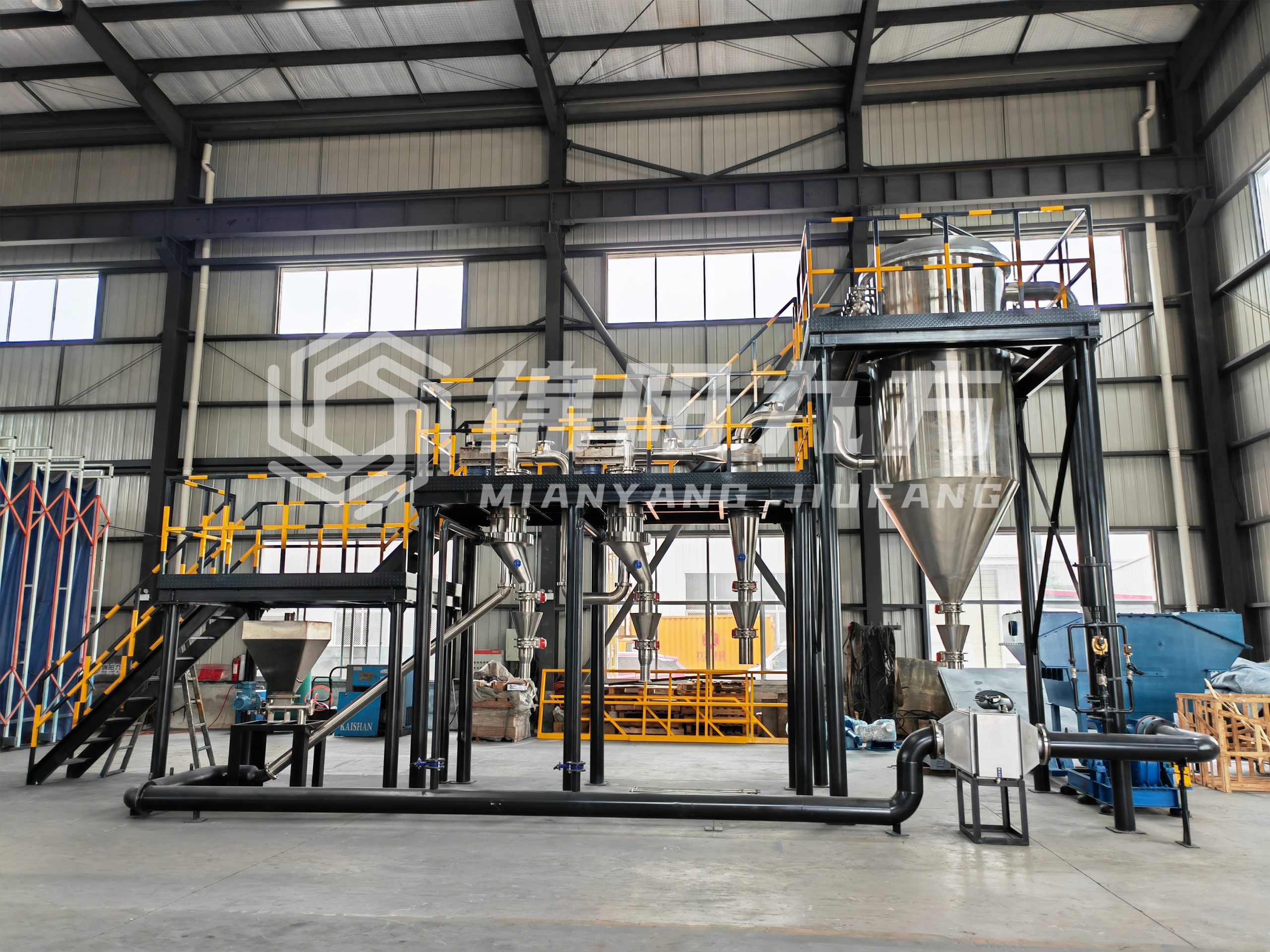

Классификатор с защитой от инертного газа в основном состоит из спирального питателя - классификатора 1# - классификатора 2# - циклонного коллектора - импульсного пылеуловителя, высокогерметичного вентилятора - системы циркуляции аммиака - водоохладителя и анализатора содержания кислорода. Двигатель приводит в движение колесо классификатора, чтобы оно вращалось с высокой скоростью в оболочке классификатора (скорость можно регулировать произвольно), образуя сильную центробежную силу в классификаторе. Газопорошковая смесь, поступающая в классификатор, сначала попадает в колесо классификатора. Под действием центробежной силы крупные или тяжелые частицы подвергаются большой центробежной силе, поэтому они отбрасываются на периферию колеса классификатора к боковой стенке классификатора и больше не подвергаются воздействию центробежной силы и естественным образом попадают в выпускное отверстие для сбора; Мелкие или легкие материалы в меньшей степени подвержены воздействию центробежной силы, зависают внутри колеса классификатора и переносятся на возвышенное место силой ветра, создаваемой вентилятором, и перемещаются по трубопроводу к следующему компоненту, подлежащему классификации или сбору; центробежную силу в классификаторе можно регулировать путем регулировки скорости колеса классификатора для достижения стандарта размера частиц классификации.

Особенности оборудования

Сверхтонкое измельчение - прецизионная классификация

Вся производственная линия классификатора воздушного потока с защитой от инертного газа использует полностью закрытую операцию циркуляции отрицательного давления, использует управление программированием ПЛК, сводит к минимуму факторы человеческого воздействия и контроля и имеет полностью герметичную взрывозащищенную конструкцию. В то же время инертный газ перерабатывается и обрабатывается, а степень восстановления достигает более 99%, что минимизирует затраты на азот. Классификатор с защитой от инертного газа имеет следующие основные особенности:

Особенность 1: Изоляция кислорода

Перед запуском оборудования аммиак используется для замены воздуха в оборудовании, чтобы поддерживать содержание кислорода в системе на основном стабильном уровне. Во время процесса тестер содержания кислорода используется для постоянного контроля содержания кислорода в потоке воздуха. Когда он превышает определенный уровень, немедленно добавляется азот, чтобы поддерживать содержание кислорода в пределах стандарта безопасности производства.

Особенность 2: Контроль концентрации газового порошка

Система подачи оборудования представляет собой полностью закрытое устройство с равномерной скоростью, которое управляется программированием шкафа управления. Полностью закрытое устройство изолирует кислород, а равномерная скорость контролирует концентрацию материала, добавляемого внутрь оборудования. Скорость подачи может быть установлена произвольно.

Особенность 3: Своевременное снятие статического электричества и устранение источников возгорания

В импульсном обратном коллекторе используется антистатический специальный фильтрующий материал, который может вовремя снять статическое электричество и гарантировать, что импульсная очистка будет чистой и тщательной. Оборудование полностью состоит из металлических компонентов и полностью заземлено для максимального снятия статического электричества порошка.

Особенность 4: Циркуляционное воздушное охлаждение

Поскольку вся система представляет собой замкнутую циркуляционную систему, внутри оборудования имеется несколько движущихся частей, которые будут генерировать определенную температуру во время высокоскоростного движения, а температура имеет решающее значение для безопасности во время обработки. Поэтому оборудование оснащено «набором охлаждаемых осушителей» в циркуляционном трубопроводе, что может эффективно снизить риски безопасности, вызванные длительной эксплуатацией оборудования или работой в высокотемпературной среде.

Особенность 5: Взрывобезопасность

Вся система оснащена взрывобезопасными отверстиями в разных местах по всему трубопроводу, что сводит к минимуму потери, вызванные взрывами и взрывами, вызванными избыточным давлением и концентрацией внутри системы. Двигатели и другие устройства, используемые во всей системе, являются взрывобезопасными двигателями, с улучшенными характеристиками уплотнения и эффективно снижающими накопление пыли.

Особенность 6: Аварийное отключение

Кнопочный выключатель аварийного отключения оборудования подключен к тестеру содержания кислорода. Если концентрация кислорода, контролируемая тестером содержания кислорода, не достигает заданного значения в течение заданного времени, срабатывает аварийное отключение, оборудование прекращает подачу, воздушный компрессор останавливается, классификатор позже отключается, а система пополнения гелия продолжает работать до тех пор, пока не будет отключена вручную.

Особенность 7: Динамический баланс ПИД обеспечивает безопасность процесса

Вся система имеет несколько клапанов ПИД в разных местах. Клапан ПИД подачи воздуха связан с анализатором содержания кислорода для управления: клапан ПИД выпуска связан с датчиком давления: датчики температуры/пыли и другие также имеют соответствующие аварийные клапанные связи для обеспечения динамического баланса и безопасности системы во время работы

Особенности одноступенчатого классификатора

1: Разделение широкого спектра порошков

[Например: порошок 1-50 микрон, разделение на грубые и тонкие 20 микрон: получение 1-20 микрон и 20-50 микрон1

2: Применимые рабочие условия

В основном удаление ультратонкого порошка или фазового порошка в порошке, чтобы размер частиц порошка соответствовал требованиям.
