Ведущий и ведомый барабаны чугунолитейной машины

₽240000
1-5 шт.
₽180000
6+ шт.

Получение последних цен

Параметры продукта

Сделанный на заказ:

Доступный
Послепродажное обслуживание:

Руководство инженера
Гарантия:

1 год

Подробнее Связаться с магазином

ООО Цзяоцзо Майкэ Металлургические Машины

6123, ул. Шаньян, Высокотехнологичный район, г. Цзяоцзо, пров. Хэнань

Описание продукта

Информация о компании

Основная информация

Шаг цепи

250-400 мм

Диаметр колеса

Φ1800-3500 мм

Максимальная динамическая нагрузка

800-2200 кН

Температурный режим зубьев

≤800°C (кратковременно)

Срок службы

≥80 000 часов (при нормальном обслуживании)

Точность передачи

отклонение цепи ≤5 мм/10 м

Частота вращения

0,5-2,5 об/мин (плавная регулировка)

Точность хода

отклонение ≤3 мм/10 м

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Ключевое функциональное назначение

Головное и хвостовое колеса являются ключевыми компонентами цепной передачи чугунолитейной машины:

- Головное колесо (приводное): передает ведущее усилие, обеспечивая равномерное движение цепного конвейера с изложницами;

- Хвостовое колесо (натяжное): автоматически компенсирует тепловое расширение цепи с помощью гидравлики, поддерживая постоянное натяжение.

Специально разработаны для работы в условиях высоких температур (радиационный нагрев ≤800°C) и сильной запыленности на чугунолитейных линиях, обеспечивая стабильную работу при годовом производстве 300 000 - 1 000 000 тонн чугунных слитков.

Ключевая конструкция и технические характеристики

1.Термостойкое колесо

- Материал: литая сталь ZG40CrNiMo, зубья с лазерным напылением карбида вольфрама (твердость ≥HRC 60);

- Система охлаждения: встроенная водяная рубашка в ступице (рабочее давление 1,6 МПа), температура обода ≤180°C.

2.Прецизионная передача

- Двухрядная зубчатая конструкция: профиль зубьев оптимизирован с учетом тепловых деформаций, зазор зацепления с пальцами цепи 3±0,5 мм;

- Усиленный подшипниковый узел: сферические роликоподшипники (класс точности ISO P5) с датчиками температуры и вибрации.

3.Интеллектуальная гидравлическая натяжка

- Ход хвостового колеса 0-300 мм, автоматическая регулировка натяжения (20-150 кН);

- Датчики перемещения с точностью синхронизации ±1 мм.

Ключевые технические параметры (типовые)

- Шаг цепи: 250-400 мм

- Диаметр колеса: Φ1800-3500 мм

- Максимальная динамическая нагрузка: 800-2200 кН

- Температурный режим зубьев: ≤800°C (кратковременно)

- Срок службы: ≥80 000 часов (при нормальном обслуживании)

- Точность передачи: отклонение цепи ≤5 мм/10 м

- Частота вращения: 0,5-2,5 об/мин (плавная регулировка)

- Точность хода: отклонение ≤3 мм/10 м

Испытания в экстремальных условиях

- Термическая усталость:

5000 циклов имитации разбрызгивания чугуна при 1200°C (10 сек/цикл), отсутствие деформаций конструкции;

- Перегрузочные испытания:

72 часа непрерывной работы под нагрузкой 1.5 от номинальной, вибрация оси колеса <4.5 мм/с;

- Антикоррозионная защита:

Пескоструйная обработка + покрытие эпоксидным цинконаполненным составом (стойкость к соляному туману 1000 ч), никелирование критических болтов.

Инновационные технологические преимущества

- Термокомпенсирующий профиль зубьев: отрицательное смещение и модификация вершины зуба компенсируют заклинивание при тепловом расширении до 800°C;

- Герметизация: трехступенчатый лабиринтный уплотнитель с продувкой азотом (соответствует IP66), защита от попадания пыли;

- Система прогнозирования: RFID-мониторинг износа зубьев (точность ±0,2 мм), погрешность прогноза срока службы <10%;

- Быстрая замена: секционные зубья (вес ≤80 кг), время ремонта наплавкой ≤8 часов.

Испытания в экстремальных условиях

- Термоудар: 10 000 циклов имитации разбрызгивания чугуна (5 сек/цикл) без трещин;

- Перегрузка: 200 часов работы под нагрузкой 1,8 от номинальной, нагрев подшипников <45K;

- Антикоррозионная защита: пескоструйная обработка + покрытие сплавом Al-Zn (стойкость к соляному туману 2000 ч).

Техническое обслуживание и безопасность

1.Ежедневное обслуживание:

- Контроль расхода охлаждающей воды (≥5 м³/ч) каждую смену;

- Еженедельное измерение износа зубьев (предел >10% от исходной толщины).

2.Капитальный ремонт:

- Замена термостойкой литиевой смазки каждые 3 месяца;

- Балансировка колеса каждые 2 года (остаточный дисбаланс ≤G6,3).

Индивидуальные решения:

① Для сернистой среды: колеса из коррозионностойкого сплава Monel K500;

② Энергосберегающая модернизация: система рекуперации тепла (экономия воды 30%).

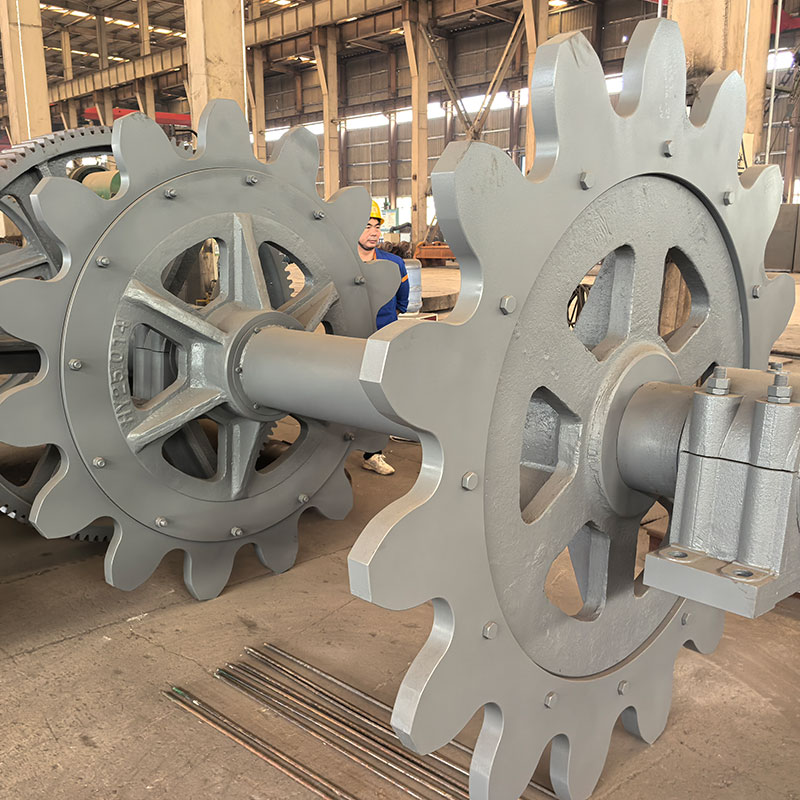

Изображение продукта

Ведущий и ведомый барабаны чугунолитейной машины
