UAV, FPV ДРОН МОДУЛЬ ПРОТИВ ПОМЕХ ОПТИЧЕСКОГО ВОЛОКНА

₽46613
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Ухань Ликоф Технологии

Проспект Цзянся № 17, район Цзянся, город Ухань, провинция Хубэй

Описание продукта

Информация о компании

Основная информация

MFD@1310нм

(8 .60±0 .40) μм

MFD@1550нм

(9 .80±0 .50) μм

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

UAV, FPV ДРОН МОДУЛЬ ПРОТИВ ПОМЕХ ОПТИЧЕСКОГО ВОЛОКНА БУНТ ОПТИЧЕСКОГО ВОЛОКНА ВИДЕО И КОНТРОЛЬНЫЙ ТЕРМИНАЛ

О нас

Компания Wuhan Liocrebif Technology Co., Ltd — это высокотехнологичная компания, основными направлениями которой являются навигационные технологии, оптические устройства и прецизионное машиностроение. Она в основном предоставляет различные инерционные и комбинированные навигационные системы, волоконные гироскопы, волоконно-оптические кольца, оптические компоненты, машины для намотки волокна, координатно-измерительные машины и прецизионные калибровочные поворотные столы.

Введение в систему

Самое значительное преимущество модуля оптического волокна с помехозащитой — передача управляющих сигналов и данных с помощью технологии оптической связи, а не традиционных радиоволн. Оптическое волокно не подвержено электромагнитным помехам, что повышает выживаемость БПЛА и FPV-дронов в сложных условиях боевого поля или изменяющейся обстановке, обеспечивая стабильную работу дронов и эффективное выполнение задач. Оптическая связь обладает чрезвычайно высокой пропускной способностью и скоростью передачи данных, что позволяет дронам в реальном времени передавать большие объемы видео высокой чёткости и данных с датчиков, обеспечивая надёжную поддержку дистанционного управления.

Мы предоставляем воздушный терминал, барабан с оптическим волокном (с волокном или без), наземный терминал, а также невидимое оптическое волокно и прочее.

Оптический модуль защиты от помех на базе оптоволокна состоит из трех частей: барабана с оптоволокном, наземного терминала и воздушного терминала. Он обеспечивает двунаправленный обмен информацией в реальном времени между дроном и контроллером. Модуль поддерживает несколько режимов связи, таких как Ethernet, последовательный порт, TTL и другие, а также различные протоколы связи, включая SBUS, CRSF, ELSR и прочие.

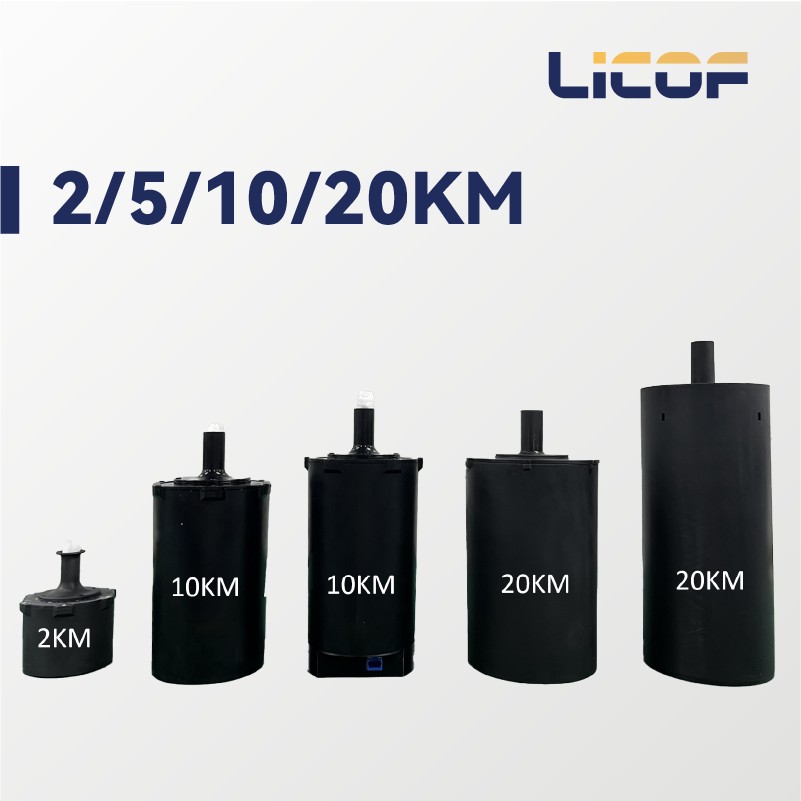

Барабан с оптоволокномДлина кабеля: 2 км, 5 км, 10 км, 20 км, возможна индивидуальная настройка (под заказ)

Архитектура оптического волокна для БПЛА / FPV-дрона

На диаграмме ниже показана система дрона с оптическим волокном, где оптические модули обеспечивают двунаправленную передачу и приём сигналов.

Особенности Волоконная связь : обеспечивает значительно более высокую пропускную способность по сравнению с традиционными беспроводными методами (например, радио или микроволны), поддерживая передачу видео сверхвысокого разрешения, данных радара и многосенсорных потоков в режиме реального времени с минимальной задержкой. Высокая помехоустойчивость : не подвержена электромагнитным помехам (например, электронная война, молнии) или перегрузке спектра, что делает её идеальной для сложных условий (например, поля боя, промышленные зоны). Низкий риск обнаружения : волоконная связь не излучает радиосигналы, что делает её практически незаметной для противника — критично для скрытных военных операций. Адаптация к суровым условиям : отлично работает в беспроводных «мертвых зонах», таких как тоннели, подземные сооружения и т.д.

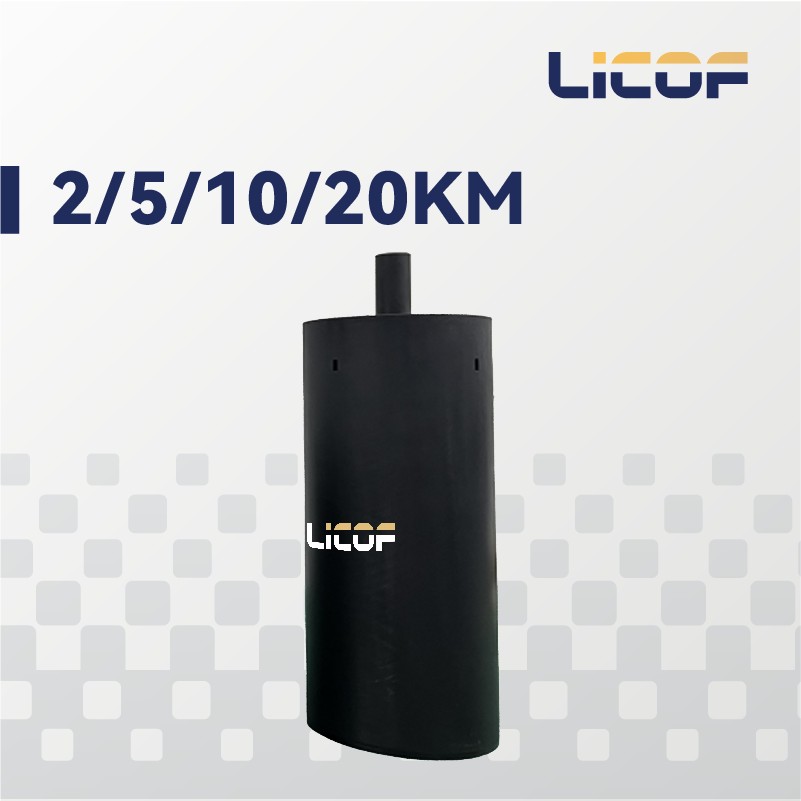

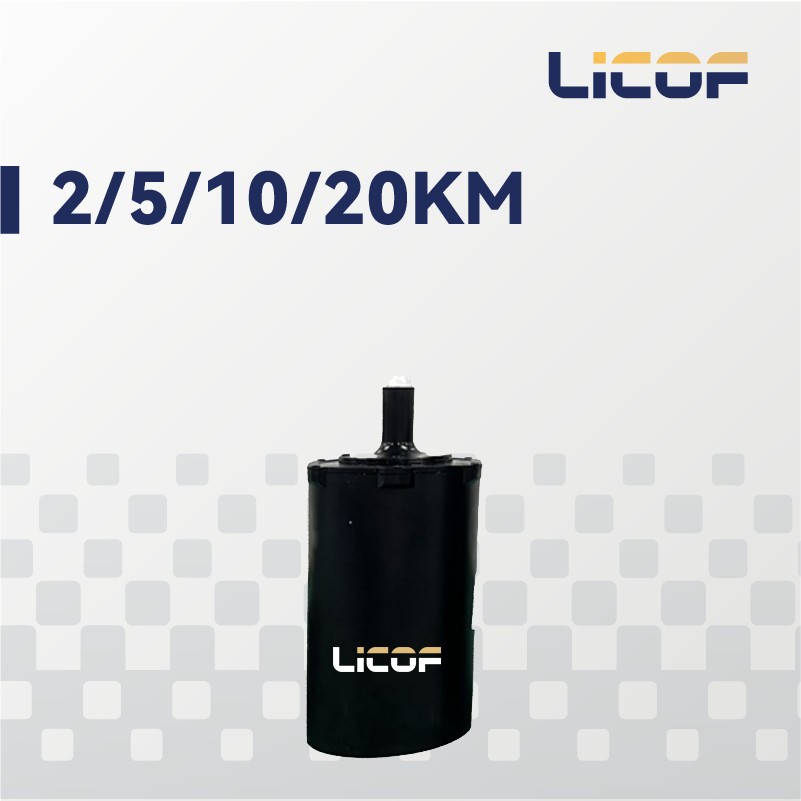

Барабан для оптического волокна

Технические характеристики	Внутренний барабан для выпуска кабеля (внешний диаметр волокна 0,21 мм)		Внешний барабан для выпуска кабеля (внешний диаметр волокна 0,30 мм)
	Размер (мм)	Вес (кг)	Размер (мм)	Вес (кг)
20км	Φ145*274мм	1.8кг	Φ130*350мм	2.6кг
15км	Φ145*274мм	1.45кг	Φ130*350мм	2.0кг
10км	Φ121*246мм	1.01кг	Φ115*295мм	1.3кг
5км	Φ121*246мм	0.65кг	Φ115*295мм	0.75кг
3км	Φ121*246мм	0.52кг	Φ90*230мм	0.55кг
Высота и вес воздушного терминала и выпускного сопла не включены

Особенности Волокно можно плавно разматывать, без обрывов Длина покрытия до 20 км Корпус из ABS, волокно может использоваться при температуре от -40℃ до +60℃ Воздушный терминал можно встроить в конец барабана с волокном

Всё может быть изготовлено на заказ при оптовых поставках

Технические характеристики оптического волокна

Невидимое оптоволокно с внешней оболочкой

Параметр		Классификация
Внешняя оболочка	Внешний диаметр	Класс A	Класс B	Класс C	Класс D
		0.21-0.23мм	0.30-0.32мм	0.34-0.36мм	0.41-0.43мм
	Материалы	Полимерная смесь
	Цвет волокна	Натуральное качество
	Цвет оболочки	Прозрачный, невидимый, светло-жёлтый
Прочность на растяжение		> 60N(стандарт) + 120N (усиленный)
Затухание		@ 1310нм ≤0 .35dB/ км @ 1550нм ≤0 .21dB/ кm
Плотность (кг/км)		0.07	0.11	0.13	0.16

Оптические характеристики

Геометрические характеристики
Параметр	Технические характеристики
MFD@1310нм	(8 .60±0 .40) μм
MFD@1550нм	(9 .80±0 .50) μм
Диаметр оболочки	( 125 .0±0 .7 ) μм
Ошибка соосности сердцевины и оболочки	≤0 .5 μм
Некруглость оболочки	≤ 1 .0 %
Диаметр покрытия	(245±10) μм
Ошибка соосности внешнего покрытия и оболочки	≤ 10 μм
Длина волны отсечки
2-метровое покрытое оптоволокнодлина отсечкиλc（ нм）	1150 ≤ λc ≤ 1330
22-метровый оптоволоконный кабельмаксимальная длина отсечкиλcc （ нм）	1260

Технические характеристики оптического волокна

Затухание волокна
Длина волны	Затухание
@ 1310нм, ДцБ/ км	≤0 .35
@ 1383нм, ДцБ/ км	≤0 .35
@ 1550нм, ДцБ/ км	≤0 .21
@ 1625нм, ДцБ/ км	≤0 .23

[ В затухании волокна при длинах волн 1310 нм и 1550 нм отсутствуют скачки, превышающие 0,02 ДцБ ]

Макроизгиб вызванные дополнительные потери
Диаметр макроизгиба	Количество витков	Длина волны	Дополнительные потери
30 мм	10 витков вокруг оправки радиусом 15 мм	1550 нм	≤0 .03 ДцБ
		1625 нм	≤0 . 1 ДцБ
20 мм	1 виток вокруг оправки радиусом 10 мм	1550 нм	≤0 . 1 ДцБ
		1625 нм	≤0 .2 ДцБ
15 мм	1 виток вокруг оправки радиусом 7,5 мм	1550 нм	≤0 .5 ДцБ
		1625 нм	≤1 .0 ДцБ

Дисперсия по длине волны
Характеристика дисперсии	Длина волны нулевой дисперсииλ0	( 1300~ 1324) нм
	Наклон нулевой дисперсииS0	≤0 .092 пс/(нм^2 * км)
	@1288~1339нм D(λ)	≤3 .5 пс/(нм * км)
	@1271~1360нм D(λ)	≤5 .3 пс/(нм * км)
	@1550нм D(λ)	≤18 пс/(нм * км)
	@1625нм D(λ)	≤22 пс/(нм *км)
	Коэффициент дисперсии моды поляризации (PMD)	≤0 .2 пс/ км^1/2（Одинарное волокно）
	Коэффициент дисперсии моды поляризации (PMD)	≤0 . 1 пс/км^1/2（Значение для линии связи）
	Примечание: Формула расчёта коэффициента дисперсии в диапазоне 1200~1600 нм： D(λ) =S0/4 × (λ-λ04/λ3) пс/(нм . км)

Технические характеристики оптического волокна

Механические характеристики
Параметр	Значение
Испытание на прочность	≥ 2 .0%（19 .6 Н）
Сила для снятия покрытия	Пиковая сила： 1 .0 ≤ F ≤ 8 .9 ( Н ) Средняя типичная сила： 1 .0 ≤ F ≤ 5 .0 ( Н )
Параметр динамического усталостного износа	≥ 20 нд
Прочность на разрыв для коротких отрезков (стандарт 0.5 м)	Вероятность по Вейбуллу 50%	≥ 3 .8 Гпа
	Вероятность по Вейбуллу 15%	≥ 3 . 14Гпа
Радиус изгиба	≥ 4 м

Эксплуатационные характеристики
Параметр	Условия испытания	Индуцированное дополнительное затухание（ДцБ/км）
Параметр	Условия испытания	1310нм&1550нм&1625нм
Температурная зависимость индуцированного затухания	От -60℃ до +85℃	≤0.05
Индуцированное затухание при циклах температуры и влажности	От -10℃ до +85℃, 98% относительной влажности	≤0.05
Индуцированное затухание при замачивании в воде	23℃, 30 дней	≤0.05
Индуцированное затухание при воздействии влажного тепла	85°C и 85% относительной влажности, в течение 30 дней	≤0.05
Старение при сухом нагреве	85℃, 30 дней	≤0.05
