Трубообжимной станок–STJ300

  • ₽1952400

    1 штука
Получение последних цен

Параметры продукта

  • Индивидуальная настройка:

    Доступно

  • Послепродажное обслуживание:

    Онлайн

  • Гарантия:

    1 год

Подробнее Связаться с магазином
ООО Сунъян Юнсинь Машиностроительное Производство
№ 288, 2-я дорога Чансина, улица Сипин, уезд Сунъян, город Лишуй, провинция Чжэцзян
Описание продукта
Информация о компании
Основная информация
Толщина стенки заготовки
0.5-2мм
Рабочее время на операцию
15 с/опер.
Непрерывное рабочее время
8ч
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

Механический станок для обжима торцов труб (также известный как механический обжимной станок или вальцово-обжимной станок) представляет собой оборудование для холодной формовки, которое реализует обжим торцов труб посредством механической передачи и прессования с помощью оснастки. По сравнению с гидравлическим обжимным станком, он приводится в действие чисто механической структурой и обладает такими характеристиками, как высокая скорость работы, низкое энергопотребление и простота обслуживания, что делает его пригодным для серийной обработки труб малого и среднего диаметра. Ниже подробно описаны принцип работы и особенности:

Ключевой принцип работы

(1) Вращательная подача + радиальное прессование

Вращение шпинделя

Осевая подача

Радиальное сжатие

(2) Способ действия оснастки

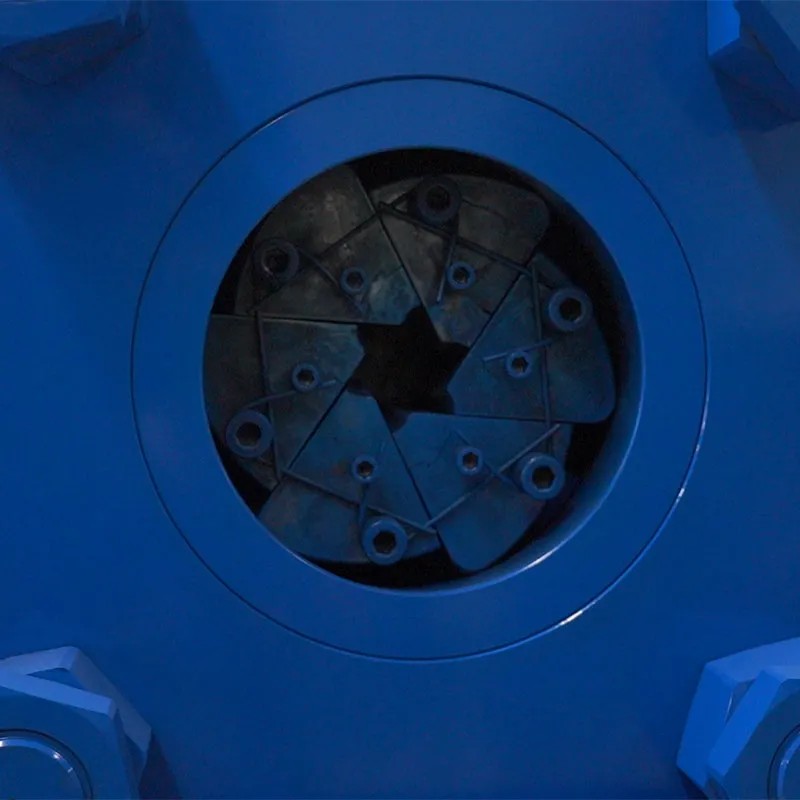

Разрезная оснастка

Цельная оснастка

Ключевые механические структуры

Приводная система

Шпиндельная бабка

Механизм подачи

Сборочный узел оснастки

Зажимное устройство

Технологический процесс

1.Загрузка

2.Зажим и позиционирование

3.Формовка обжимом

4.Снятие оснастки

5.Разгрузка

Технические характеристики

Энергетическая эффективность

Скорость обработки

Применимый диаметр труб: Φ5~Φ80 мм (явные преимущества для труб малого и среднего диаметра);

Φ10~Φ300 мм (применимо для труб большого диаметра)

Точность обжима: ±0,1 мм (зависит от точности оснастки); ±0,05 мм (гидравлическое управление более точное)

Качество поверхности: высокое (вращательное трение создает эффект полировки); вспомогательная смазка для предотвращения царапин

Стоимость обслуживания: низкая (отсутствует риск утечки гидравлического масла); высокая (требуется регулярная замена гидравлического масла и уплотнительных элементов)

Механический обжимной станок занимает важное место в области обработки малых и средних трубных изделий благодаря своей простой конструкции и низкой стоимости, особенно подходит для производственных сценариев с высокими требованиями к эффективности и где использование гидравлических систем неудобно.

Руководство по эксплуатации станка для обжима труб--STJ-300

Уважаемый пользователь:

Здравствуйте! Благодарим вас за выбор машины для сужения трубного конца, произведенной ООО Сунъян Юнсинь Машиностроительное Производство. Наша компания специализируется на проектировании и изготовлении различных нестандартных машин для обработки стальных труб. Чтобы наше оборудование могло наилучшим образом раскрыть свои превосходные характеристики и служить производственным нуждам вашей компании, пожалуйста, перед началом эксплуатации внимательно ознакомьтесь с инструкцией по продукту, соблюдайте меры предосторожности, строго следуйте нормам при установке технических параметров и управлении оборудованием. При возникновении любых вопросов, пожалуйста, своевременно свяжитесь с нами, и мы предоставим вам всестороннее обслуживание!

Пожалуйста, сохраняйте все инструкции и соответствующую техническую документацию для возможности оперативного обращения к ним в случае необходимости!

Часть 1: Меры предосторожности

Соблюдение мер предосторожности в процессе производства позволяет предотвратить несчастные случаи и потенциальные опасности!

1.Назначьте обученный персонал для обслуживания и управления оборудованием.

2.Своевременно устраняйте обнаруженные проблемы, не допускайте работу оборудования в неисправном состоянии.

3.Перед началом работ обязательно наденьте средства индивидуальной защиты для обеспечения безопасности и здоровья.

Опасность:

* Обязательно используйте отдельное надежное заземление, в противном случае существует риск поражения током утечки или статическим электричеством!

* Запрещено регулировать или прикасаться к рабочим узлам во время их работы, в противном случае существует риск попадания в механизм и получения травмы!

Часть 2: Правила эксплуатации

1.Инструкция по эксплуатации машины для сужения трубного конца

2.Смазка: перед каждой сменой вводите соответствующее количество смазки №3 (литиевой основы) в матрицу, чтобы обеспечить наличие достаточного количества смазочного материала.

3.Замена матрицы: замена матрицы должна проводиться только при остановленной машине и отключенном питании во избежание несчастных случаев.

4.Замена ремня: каждые три месяца регулярно проверяйте ремни на повреждения. Замена ремня должна проводиться только при остановленной машине и отключенном питании во избежание несчастных случаев.

Технические параметры машины для сужения трубного конца

Технические параметры оборудования для осадки STJ-300
№ Наименование показателя Ед. изм. Параметры Примечание
1 Способ осадки – Горячая штамповка
2 Спецификация заготовки трубы мм ￠10-18
3 Спецификация осаженного конца мм ￠5-11
4 Толщина стенки заготовки мм 0.5-2
5 Рабочее время на операцию с/опер. 15
6 Электропитание В 380В трёхфазная трёхпроводная
7 Непрерывное рабочее время ч 8
8 Общая мощность кВт 5.5
9 Габариты оборудования мм 680×700×1100 (Д×Ш×В)

Техническое обслуживание

1.Проверка смазки: проверка уровня смазки проводится перед каждой рабочей сменой; при недостаточном количестве смазочного материала в матрице необходимо произвести добавление смазки для обеспечения нормальной работы матрицы и шариковых элементов.

2.Соединительные болты: каждый месяц проверяйте, нет ли ослабления болтов.
