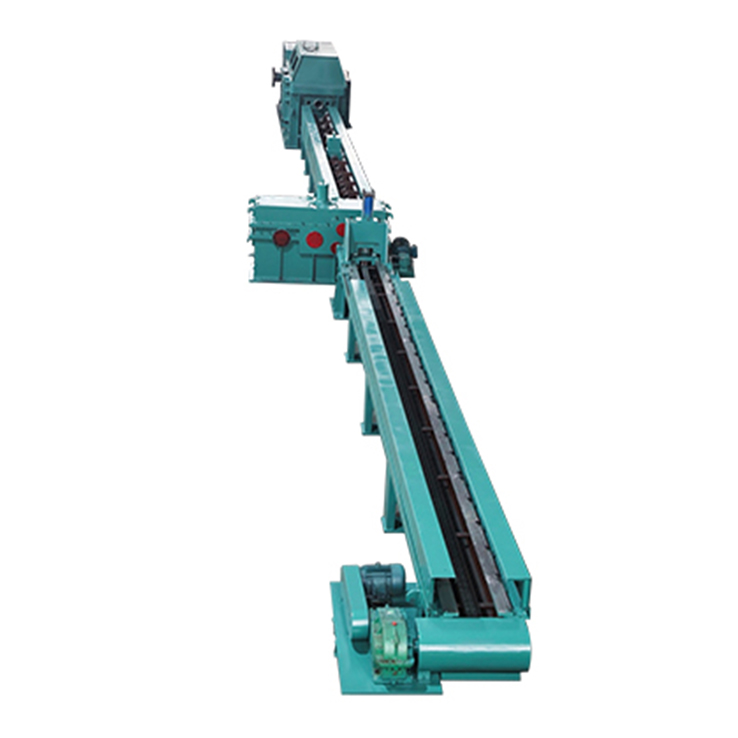

Трубный станок

₽105968.9
1+ товар
₽121668.0
1 товар

Получение последних цен

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Вэньчжоу Хуада Энергетическое Металлургическое Оборудование

№ 9, улица Цзэчуань, город Зея, район Охай, город Вэньчжоу, провинция Чжэцзян

Описание продукта

Информация о компании

Основная информация

Толщина стенки в готовом виде

о.6-4 мм

Длина хода стойки

641.7 mm

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Передовой процесс литья научно-технической продукции

Промышленные технологии с прогрессом науки и техники и получить прорыв развития, новые технологии, чтобы заменить старый процесс, наша компания запустила новый LG HL серии непрерывного автоматического прокатного стана.

Особенности：

1. Поддержка многогруппового применения MES (интеллектуальной системы управления производственной сетью).

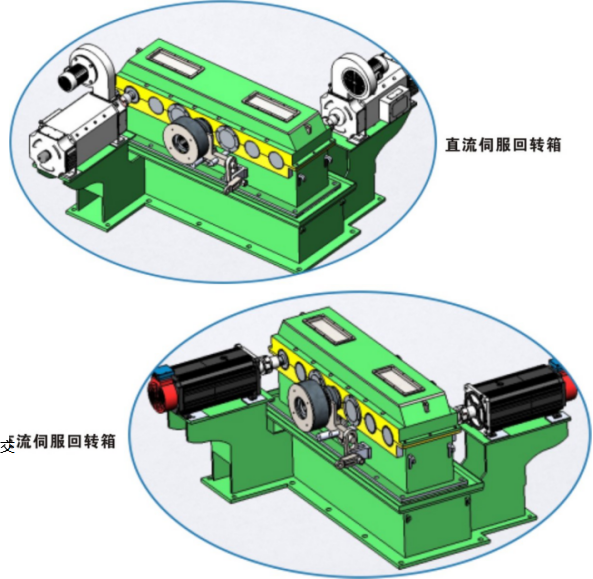

2. Применяя передовую систему числового сервоуправления, механизм ротационной подачи серводвигателя принимает несколько серводвигателей переменного тока с независимой передачей, приводя в движение каждый механический блок (такой как винт, световая полоса, входной/выходной патрон, патрон оправки) в нескольких точках, и каждый серводвигатель достигает синхронного отслеживания и согласованного действия через систему сервоуправления для завершения прерывистой подачи заготовки и вращательного движения.Принятие серводвигателя переменного тока поворотной подачи, отмена первоначального соединения между главным приводом и поворотным устройством подачи между длинным приводным валом, замененным электронным валом, электронный кулачок вместо механического кулачка, электронная зубчатая муфта вместо механического зацепления шестерен, упрощение структуры стана, так что трубный стан становится станком с ЧПУ типа обработки металла без стружки.

3. Производство упрощается, интеллектуально управляется и не управляется после помещения заготовки.

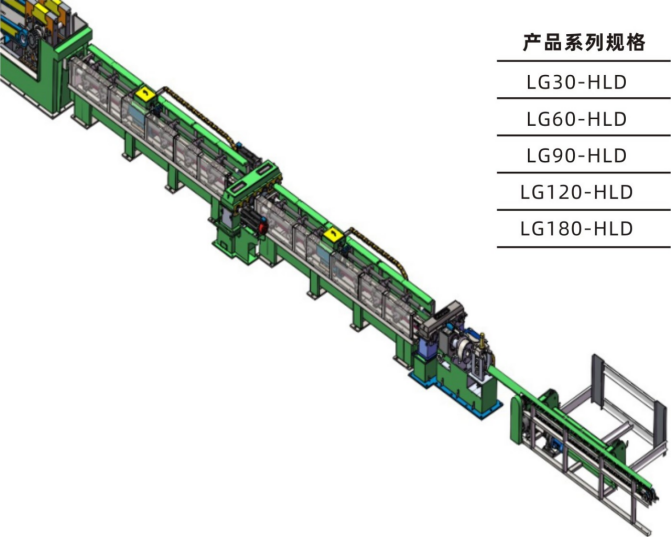

Внедрение высокоскоростного непрерывного прокатного стана

Новый высокоскоростной стан холодной прокатки имеет следующие особенности:

Во-первых, многоточечный привод с серводвигателем и чередование двух патронов для оправок и патронов для трубных заготовок для достижения непрерывной загрузки, непрерывной подачи и непрерывной прокатки;

Во-вторых, использование системы балансировки блоков двойного сектора для уравновешивания силы инерции, возникающей при высокоскоростной прокатке клети; в-третьих, использование закрытой клети и технологии боковой смены валков для повышения жесткости и скорости работы стана;

В-четвертых, выбор режима ротационной подачи, количество подачи и установка угла поворота осуществляются непосредственно через электронный кулачок кривой и HM стоп, точность подачи высокая и бесступенчато регулируемая, угол поворота точный и бесступенчато регулируемый на 0 и 90;

В-пятых, использование обнаружения головы и хвоста заготовки, обнаружение трубного шва и обнаружение перелома оправки для достижения заготовки от загрузки до разгрузки полностью автоматизированной работы.Эффективность этого вида стана в 2 или 3 раза больше, чем у обычных станов, а готовая труба имеет высокую точность, хорошую согласованность допусков головы и хвоста, и высокую скорость готовой продукции, которая подходит для высококачественные компоненты + передовое управление сборкой головки.

Строгий отбор материала: отборные листовые стальные материалы прокатываются из прецизионных труб (Q345B) и сверхдлинных труб.

Материал кривошипной шестерни: 35CrMo Z4 · 250 · 41 1 kw

Проект	Технические параметры LG ] 80 (материал: нержавеющая сталь)
Наружный диаметр заготовки	0 ] ] 5、2 5 5 m m
Толщина стенок заготовки	5、] 8m m
Длина заготовки	2 0 0 0、6 0 0 0 m m
Готовый внешний диаметр	08 9、02 ] 9 m m
Готовая толщина стенки	3、1 5 m m
Коэффициент максимального удлинения	Цеце 4 (определяется по материалу прокатки)
Диаметр валка	0650mm /．730 mm
Эффективная длина канавки	9 ] 0 m m
Спецификация зубьев делительной окружности	392
Радиус кривошипа	5 5 0 m m
Длина шатуна	3 3 5 0 m m
Длина хода стойки	1 1 07 m m
Количество ходов стойки	50-80 ходов/мин
Объем подачи	3．] 2 m m
Угол поворота заготовки	4 ] O a 5 0 0
Сила прокатки	Приблизительно 450 т
Степень сокращения стенок	Нержавеющая сталь > 70 процентов
Способ погрузки	Остановка, боковая погрузка
Непрерывная прокатка
Режим подачи и вращения	Одно кормление, двойное вращение
Мощность главного двигателя	Мощность: 355.OKW Скорость: 1000 об/мин Номинальная мощность: AC400V
Электрический шкаф управления	Выпрямительная система ZP совпадающая 00А / 440В (2000800800) комплект моторного пульта 1 050700950
Внешние размеры мельницы(Д×Ш×Г)	32500 мм × 6000 мм × 2 ] 00 мм (без выдвижной полки) Фактический размер в соответствии с сайтом клиента

Артикул	Технические параметры LG220 (материал: нержавеющая сталь)
Наружный диаметр заготовки	01 9 5、3 1 5 m m
Толщина стенок заготовки	6、3 2 m m
Длина заготовки	2000、6000mm
Готовый внешний диаметр	0 ] 6 8、02 7 3 m m
Готовая толщина стенки	3、] 5m m
Коэффициент максимального удлинения	Цеце 4 (определяется по материалу прокатки)
Диаметр валка	0680 mm/Ø840 mm
Эффективная длина канавки	9 6 0 m m
Спецификация зубьев делительной окружности	660
Радиус кривошипа	5 7 5 m m
Длина шатуна	4080mm
Длина хода стойки	] ] 5 0 m m
Количество ходов стойки	30-60 ходов/мин
Объем подачи	3 I] 2 м м
Угол поворота заготовки	4 ] 0-500
Усилие прокатки	Приблизительно 500 т
Степень сокращения стенок	Нержавеющая сталь > 70 процентов
Способ погрузки	Остановка, боковая погрузка
Непрерывное качение	Нет
Режим подачи и вращения	Одно кормление, двойное вращение
Мощность главного двигателя	Мощность: 550 кВт Скорость: 700 об/мин Номинальная мощность: AC400V
Электрический шкаф управления	Главный выпрямитель системы ZP2000A / 440V (2000 * 800 * 800) один комплект моторного пульта комплект] 050 * 700 * 950
Габаритные размеры мельницы(Д×Ш×Г)	47 500 мм × 6 000 мм × 2 00 мм (без стойки подачи) Фактический размер в соответствии с требованиями заказчика

Проект	Технические параметры LG280 (материал: нержавеющая сталь)	Проект	Технические параметры LG530 (материал: нержавеющая сталь)
Внешний диаметр заготовки	．1 9 5、3 6 5 m m	Наружный диаметр заготовки	03 7 0、5 90 m m
Толщина стенок заготовки	6、3 2 m m	Толщина стенки заготовки	] 0、5 5 m m
Длина заготовки	2000、6000mm	Длина заготовки	2000、6000mm
Готовый наружный диаметр	．1 6 8、03 2 5 m m	Готовый наружный диаметр	0377、．530mm
Готовая толщина стенки	3、] 5 m m	Толщина стенки в готовом виде	6、4 5 m m
Максимальный коэффициент удлинения	Цеце 4 (определяется по прокату материала)	Коэффициент максимального удлинения	Цеце 3 (определяется по материалу прокатки)
Диаметр рулона	0680mm /．840 mm	Диаметр валка	．1 128mm/@] 278 mm
Эффективная длина прокатной канавки	960mm	Эффективная длина канавки качения	1028mm
Спецификация зубьев делительной окружности	660 / 700	Спецификация цилиндрических зубьев	750
Радиус кривошипа	5 7 5 m m	Радиус кривошипа	6 2 5 m m
Длина шатуна	4 0 8 0 m m	Длина шатуна	4260mm
Длина хода стойки	] ] 5 5 m m	Длина хода стойки	1254mm
Количество ходов стойки	30-60 ходов/мин	Время перемещения стеллажа	20-50 ходов/мин
Объем подачи	3 I] 2 м м	Объем подачи	3．] 2 m m
Угол поворота заготовки	4 ] 0 1 5 0 0	Угол поворота заготовки	4 ] 0 1 5 0 0
Сила прокатки	Приблизительно 550 т	Сила качения	Приблизительно 950 т
Степень сокращения стенок	Нержавеющая сталь > 70%	Скорость уменьшения толщины стенки	Нержавеющая сталь > 70 процентов
Способ погрузки	Остановка, боковая погрузка	Способ погрузки	Остановка, боковая погрузка
Непрерывная прокатка		Непрерывная прокатка
Режим подачи и вращения	Однократная подача, двойное вращение	Роторный режим подачи	Одно кормление, двойное вращение
Мощность главного двигателя	Модель Z4-550-42 Мощность: 670.OK Скорость: 700 об/мин Номинальная мощность: AC400V	Мощность главного двигателя	Модель Z4-750-42 Мощность:] 000.OKW Скорость:1000 об/мин Номинальная мощность: AC400V
Электрический шкаф управления	Выпрямительная система ZP2000A / 440V (2000 * 800 * 800) один комплект Комплект моторного пульта] 050 * 700 * 950	Электрический шкаф управления	Выпрямительная система ZP2500A / 440V (2000800800) комплект моторного пульта 1050700950
Внешние размеры мельницы (Д×Ш×В)	47 500 мм × 8 500 мм × 4 000 мм (без стойки подачи) Фактический размер в соответствии с требованиями заказчика	Габаритные размеры мельницы (Д×Ш×Г)	60000 мм × ] ] 000 мм × 6000 мм (без стойки подачи) Фактический размер в соответствии с сайтом заказчика
