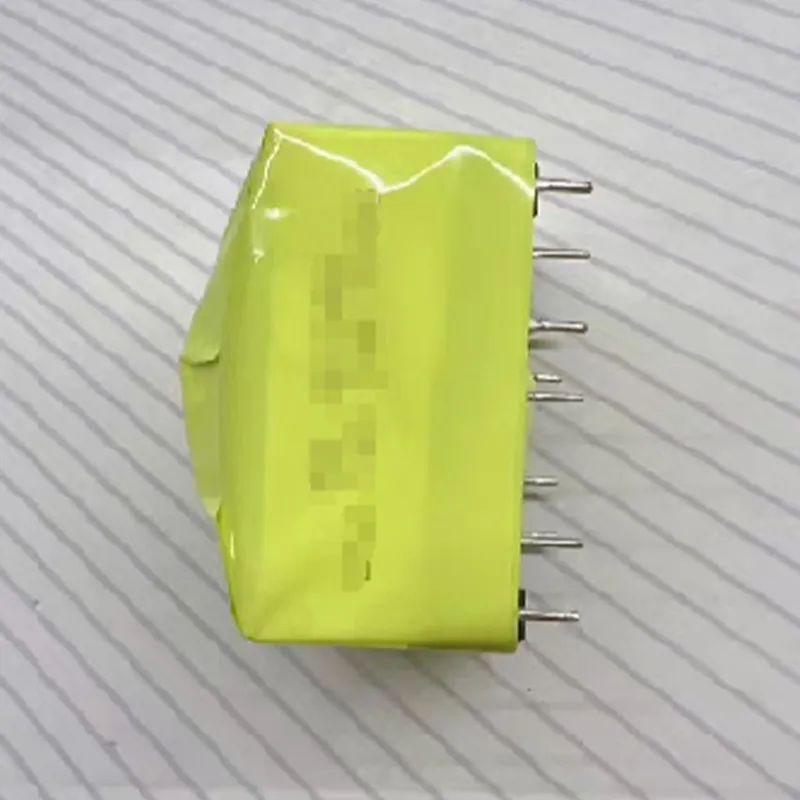

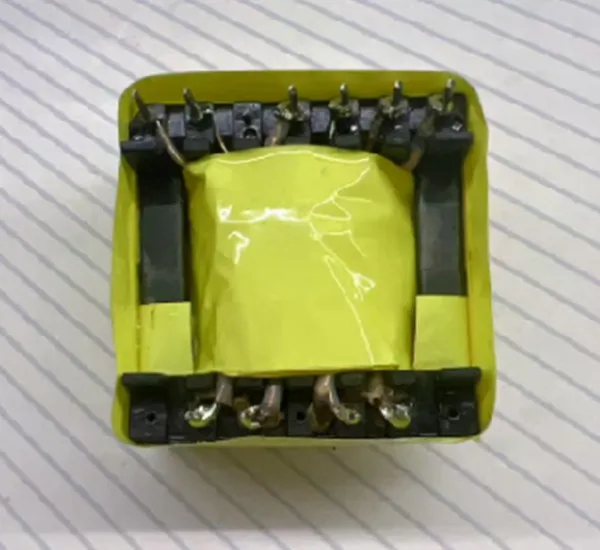

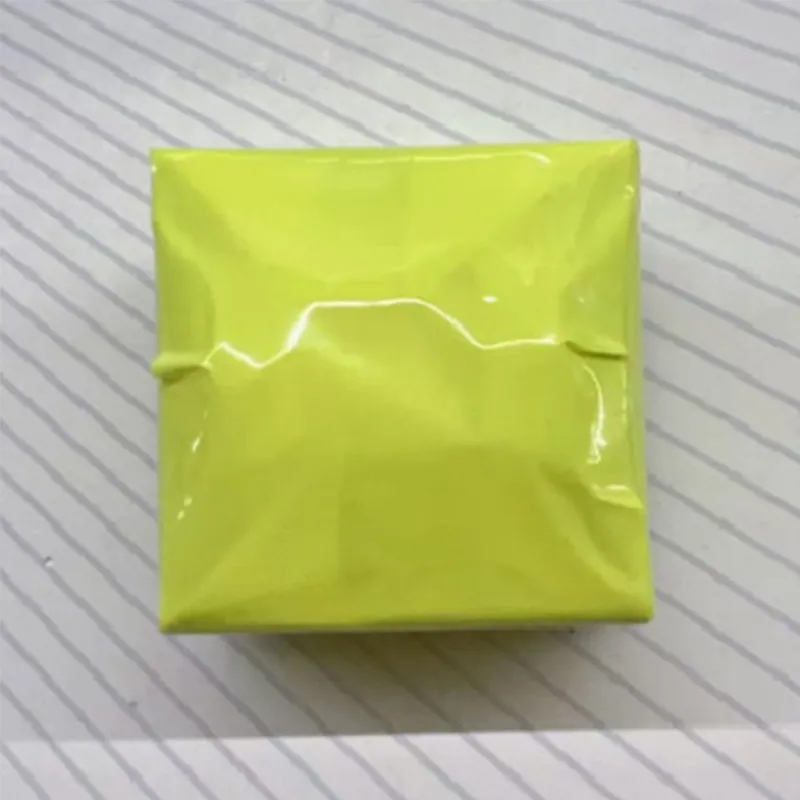

1.Ключевые параметры: Стандартная номинальная мощность составляет 10–100 Вт, расчетная мощность может достигать примерно 110 Вт. Рабочая частота — от 10 кГц до 1 МГц, что предназначено для высокочастотных режимов работы. Геометрические параметры магнитопровода: внешняя длина — 34,2 мм, внешняя высота — 17,3 мм, эффективная площадь поперечного сечения — 97 мм², эффективная длина магнитного пути — 79 мм, объем магнитопровода — 7663 мм³, индуктивность на один виток — 2800 нГн/вит.², вес — примерно 36,8 г. Обычно имеет горизонтальную двухсекционную конструкцию, у некоторых моделей применяется расположение выводов, например, 16+16.

2.Ключевые характеристики: Как правило, используются ферритовые сердечники материалов TP4, PC40 и других. Центральный керн имеет круглую форму, что обеспечивает большую площадь для намотки, низкую индуктивность рассеяния и хорошую эффективность теплоотвода. Каркас обычно изготавливается из фенольного материала, соответствующего стандарту UL. Двойная обмоточная конструкция позволяет повысить изоляционные свойства. Изделие соответствует сертификациям UL, RoHS и другим, а также поддерживает индивидуальную настройку параметров, таких как напряжение и тип выводов.

3.Основные области применения: Широко используется в распространенном оборудовании, таком как драйверы для светодиодного освещения (LED), студийные акустические системы и т.п. Также подходит для импульсных источников питания, инверторов, коммуникационного оборудования и электронных приборов. Может применяться в сценариях, где предъявляются определенные требования к стабильности электропитания, например, в солнечных инверторах.
