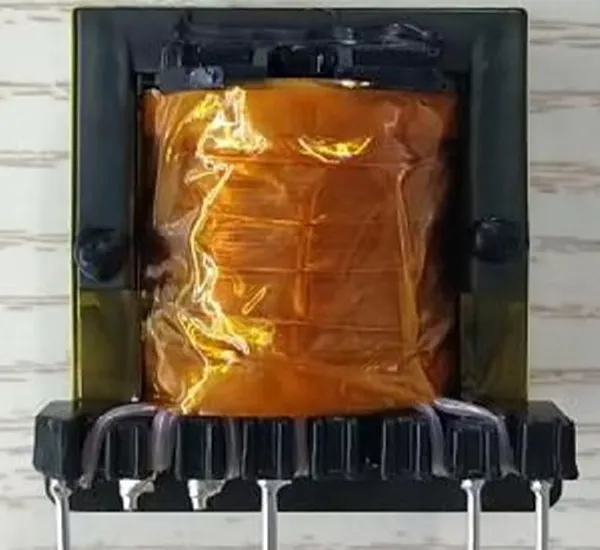

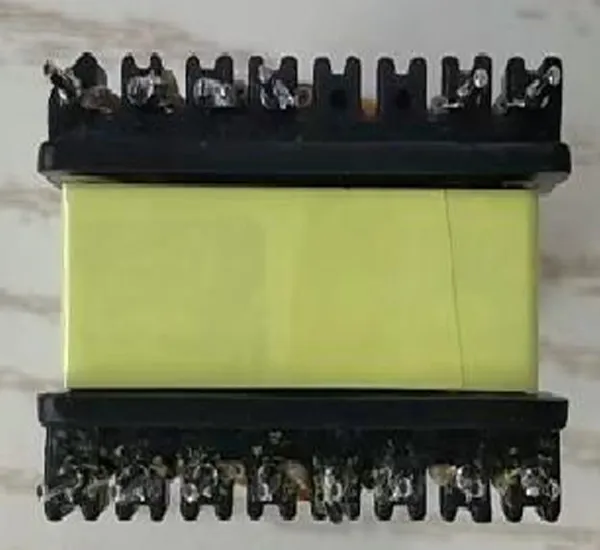

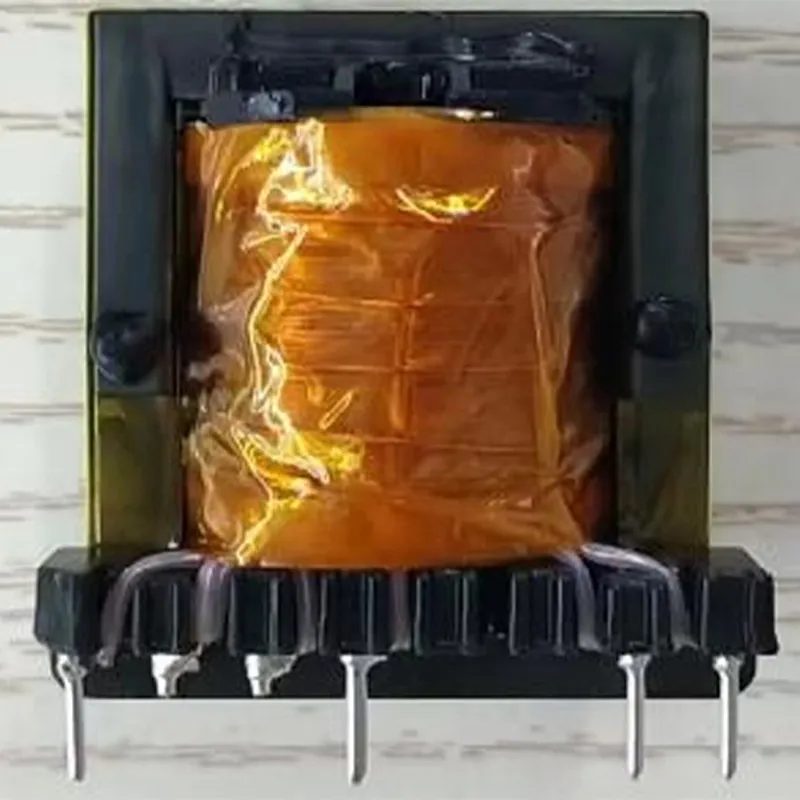

1.Ключевые параметры: Стандартный диапазон рабочей частоты составляет 50 кГц – 500 кГц, при этом отдельные модели могут быть расширены до 10 кГц – 700 кГц. Выходная мощность обычно находится в пределах от 20 до 400 Вт, также доступны изделия под заказ, например, на 300 Вт для преобразования 220 В в 12 В. Диапазон входного напряжения — 85 – 265 В переменного тока (AC), а выходное напряжение опционально выбирается в диапазоне 3.3 – 60 В постоянного тока (DC). Рабочая температура, как правило, составляет от -40°C до +125°C, хотя для некоторых базовых моделей этот показатель равен от -25°C до +80°C. Конструктивно трансформатор выполнен в горизонтальном исполнении для соответствующего монтажа; в качестве примера можно привести модель ER35001 с габаритами 40.3 мм × 44.0 мм × 18.0 мм, расположением выводов 8+8 и шагом выводов 5.0 мм.

2.Ключевые характеристики: Простота и удобство процесса намотки, оптимальное соотношение цены и высокой надежности. Каркас доступен как в горизонтальном, так и в вертикальном исполнении. Обмотки преимущественно изготавливаются из чистой меди, для некоторых моделей возможен вариант с алюминиевым проводом. Изделие соответствует стандартам сертификации UL, RoHS и другим, поддерживает изготовление по спецификациям заказчика (OEM/ODM) и совместимо с различными топологиями схем.

3.Основные области применения: Широкий спектр применений. Может использоваться в устройствах управления PLC, преобразователях постоянного тока (DC-DC), источниках бесперебойного питания (UPS), блоках управления питанием LCD-дисплеев, а также находить применение в промышленном оборудовании управления, бытовых инверторах, офисной технике и в сфере энергоэффективного освещения.
