Сухие трансформаторы с литой эпоксидной изоляцией класса 10 кВ типа SC(B)

  • ₽218888

    1 Штуки

  • ₽800000

    1 Штуки
Получение последних цен

Параметры продукта

  • Индивидуальная настройка:

    Доступно

  • Применение:

    Городские электросети, комплектные подстанции и другие важные объекты.

  • Степень защиты:

    IP20/23

Узнать больше Связаться с магазином
ООО Цзянсу Чжифэн Электрические технологии
г. Сучжоу, район Сянчэн, ул. Цзюйсиньлу, д. 37, микрорайон Бэйцяо
Описание продукта
Информация о компании
Основная информация
Модель
10 кВ SC (B)
Преимущества
Хорошая теплоотдача, низкие потери, удобная установка
Корпус
Нержавеющая сталь или алюминиевый сплав
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

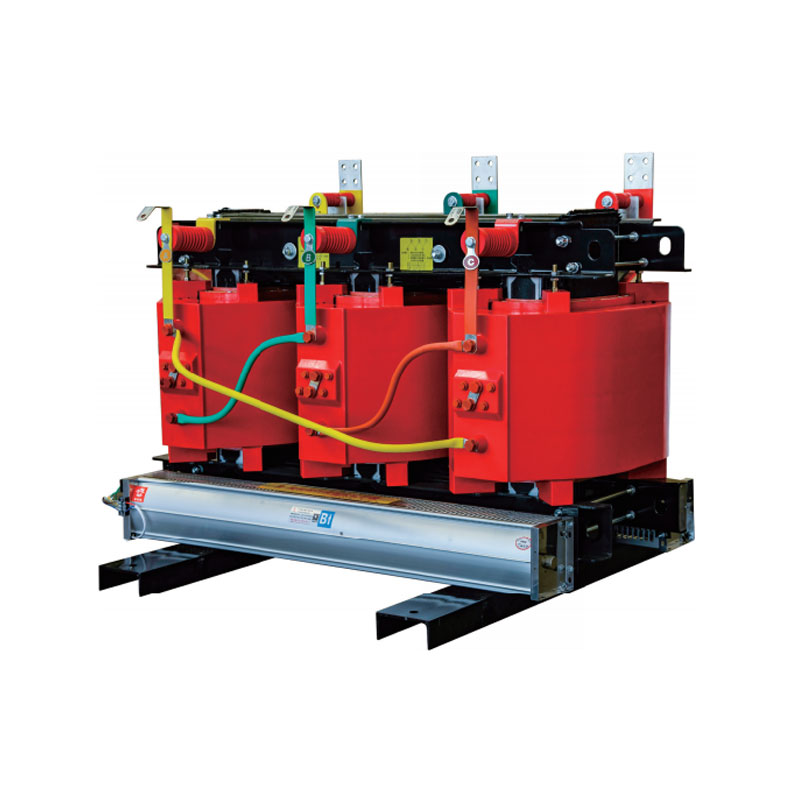

Сухой трансформатор с литой изоляцией типа SC(B) на 10 kV класса напряжения представляет собой продукт нового поколения, пришедший на смену масляным трансформаторам. Корпус выполнен из нержавеющей стали или алюминиевого сплава со степенью защиты IP20/23. Система температурного контроля обеспечивает мониторинг и защиту, а температурный индикатор в реальном времени отображает температуру горячих точек. Оба устройства поддерживают дистанционный монтаж, гарантируя надежную работу.

Ⅰ.Обозначение модели
3
Ⅱ.Преимущества

Сухие трансформаторы с литой изоляцией серии SC(B) обладают высокой механической прочностью, огнестойкостью и взрывозащищенностью, адаптированы к работе в тяжелых условиях, отличаются отличным теплоотводом, низкими потерями и простотой монтажа.

Ⅲ.Технические параметры

Таблица технических данных сухого силового трансформатора с изоляцией SC(B)9

Номинальная мощность



kVA

 Комбинация напряжений Маркировка группы подключения Ток холостого хода



%

 Потери холостого хода



W

 Потери при нагрузке



W

 Импеданс короткого замыкания



%
Высокое напряжение



kV.

 Диапазон высокого напряжения



（%）

 Низкое напряжение



kV.
30 6
6.3
6.6
10  10.5
11		 ±5
±×2.5		 0.4 Yyn0  Dyn11 2.4 220 750 4.0
50 2.4 310 1060 4.0
80 1.8 420 1460 4.0
100 1.8 450 1670 4.0
125 1.6 530 1960 4.0
160 1.6 610 2250 4.0
200 1.4 700 2680 4.0
250 1.4 810 2920 4.0
315 1.2 990 3670 4.0
400 1.2 1100 4220 4.0
500 1.2 1310 5170 4.0
630 1.0 1510 6220 4.0
630 1.0 1460 6310 6.0
800 1.0 1710 7360 6.0
1000 1.0 1990 8610 6.0
1250 1.0 2350 10260 6.0
1600 1.0 2760 12400 6.0
2000 0.8 3400 15300 6.0
2500 0.8 4000 18180 6.0



Таблица технических данных сухого силового трансформатора с изоляцией SC(B)10

Номинальная мощность



kVA

 Комбинация напряжений Обозначение группы связей Ток холостого хода % Потери холостого хода W Потери в нагрузке W Импеданс короткой цепи %
Высокое напряжение



kV.

 Диапазон высокого напряжения



（%）

 Низкое напряжение



kV.
30 6
6.3
6.6
1010.5
11		 ±5
±×2.5		 0.4 Yyn0



Dyn11

 2.4 190 710 4.0
50 2.4 270 1000 4.0
80 1.8 370 1380 4.0
100 1.8 400 1570 4.0
125 1.6 470 1850 4.0
160 1.6 540 2130 4.0
200 1.4 620 2530 4.0
250 1.4 720 2760 4.0
315 1.2 880 3470 4.0
400 1.2 980 3990 4.0
500 1.0 1160 4880 4.0
630 1.0 1340 5880 4.0
630 1.0 1300 5960 6.0
800 1.0 1520 6960 6.0
1000 1.0 1770 8130 6.0
1250 1.0 2090 9690 6.0
1600 1.0 2450 11730 6.0
2000 0.8 3050 14450 6.0
2500 0.8 3600 17170 6.0



Таблица технических данных сухого силового трансформатора с изоляцией SC(B)11

Номинальная мощность kVA Комбинация напряжений Обозначение группы связей Ток холостого хода % Потери без нагрузки W Потери в нагрузке W Импеданс короткого замыкания %
Высокое напряжение kV. Диапазон высоковольтных ответвлений (%) Низкое напряжение kV.
30 6
6.3
6.6
10



10.5
11

 ±5
±×2.5		 0.4 Yyn0
Dyn11		 2.4 170 710 4.0
50 2.4 240 1000 4.0
80 1.8 330 1380 4.0
100 1.8 360 1570 4.0
125 1.6 420 1850 4.0
160 1.6 480 2130 4.0
200 1.4 550 2530 4.0
250 1.4 640 2760 4.0
315 1.2 790 3470 4.0
400 1.2 880 3990 4.0
500 1.0 1040 4880 4.0
630 1.0 1200 5880 4.0
630 1.0 1170 5960 6.0
800 1.0 1360 6960 6.0
1000 1.0 1590 8130 6.0
1250 1.0 1880 9690 6.0
1600 1.0 2200 11730 6.0
2000 0.8 2740 14450 6.0
2500 0.8 3240 17170 6.0
1600 1.0 2200 12960 8.0
2000 0.8 2740 15960 8.0
2500 0.8 3240 18890 8.0



Таблица технических данных сухого силового трансформатора с изоляцией SC(B)12

Номинальная мощность kVA Комбинация напряжений Обозначение группы связей Ток холостого хода % Потери холостого хода W Потери в нагрузке W Импеданс короткого замыкания %
Высокое напряжение kV. Диапазон высоковольтных ответвлений (%) Низкое напряжение kV.
30 6
6.3
6.6
1010.5
11		 ±5
±×2.5		 0.4 Yyn0
Dyn11		 2.4 150 710 4.0
50 2.4 215 1000 4.0
80 1.8 295 1380 4.0
100 1.8 320 1570 4.0
125 1.6 375 1850 4.0
160 1.6 430 2130 4.0
200 1.4 495 2530 4.0
250 1.4 575 2760 4.0
315 1.2 705 3470 4.0
400 1.2 785 3990 4.0
500 1.0 930 4880 4.0
630 1.0 1070 5880 4.0
630 1.0 1040 5960 6.0
800 1.0 1215 6960 6.0
1000 1.0 1415 8130 6.0
1250 1.0 1670 9690 6.0
1600 1.0 1960 11730 6.0
2000 0.8 2440 14450 6.0
2500 0.8 2880 17170 6.0
1600 1.0 1960 12960 8.0
2000 0.8 2440 15960 8.0
2500 0.8 2880 18890 8.0



Таблица технических данных сухого силового трансформатора с изоляцией SC(B)13

Номинальная мощность kVA Комбинация напряжений Обозначение группы связей Ток холостого хода % Потери холостого хода W Потери в нагрузке W Импеданс короткого замыкания %
Высокое напряжение kV. Диапазон высоковольтных ответвлений (%) Низкое напряжение kV.
30 6
6.3
6.6
1010.5
11		 ±5
±×2.5		 0.4 Yyn0
Dyn11		 2.4 135 640 4.0
50 2.4 195 900 4.0
80 1.8 265 1240 4.0
100 1.8 290 1415 4.0
125 1.6 340 1665 4.0
160 1.6 385 1915 4.0
200 1.4 445 2275 4.0
250 1.4 515 2485 4.0
315 1.2 635 3125 4.0
400 1.2 705 3590 4.0
500 1.0 835 4390 4.0
630 1.0 965 5290 4.0
630 1.0 935 5365 6.0
800 1.0 1095 6265 6.0
1000 1.0 1275 7315 6.0
1250 1.0 1505 8720 6.0
1600 1.0 1765 10555 6.0
2000 0.8 2195 13005 6.0
2500 0.8 2590 15455 6.0
1600 1.0 1765 11660 8.0
2000 0.8 2195 14300 8.0
2500 0.8 2590 17000 8.0



Ⅳ.Область применения

Специально предназначены для ответственных объектов: городских электросетей, высотных зданий, деловых центров, театров, больниц, гостиниц, тоннелей, метрополитенов, вокзалов, портов, аэропортов, подземных электростанций, лабораторий, комплектных трансформаторных подстанций и других важных объектов.
