Система термоконтроля и температурной индикации

Система термоконтроля состоит из температурного контроллера и PTC-термоэлемента, установленного в наиболее нагреваемой точке - верхней части низковольтной обмотки. Эта система осуществляет измерение и контроль температуры трансформатора. В случае перегрева обмоток из-за перегрузки или неисправности, температурный контроллер подает сигнал тревоги, а при превышении безопасного температурного порога автоматически отключает трансформатор. При использовании принудительного воздушного охлаждения контроллер включает или отключает вентиляторы в зависимости от температуры обмоток.

Система температурной индикации напрямую отображает температуру наиболее нагретых участков обмоток во время работы трансформатора и может работать совместно с системой термоконтроля.

Обе системы могут быть установлены на некотором расстоянии от основного корпуса трансформатора, при этом максимальная длина соединительных проводов составляет:

Для системы термоконтроля: <20 м

Для системы температурной индикации:

<10 м (двухпроводная схема)

<100 м (двухпроводная схема с компенсационными проводами)

Основные особенности

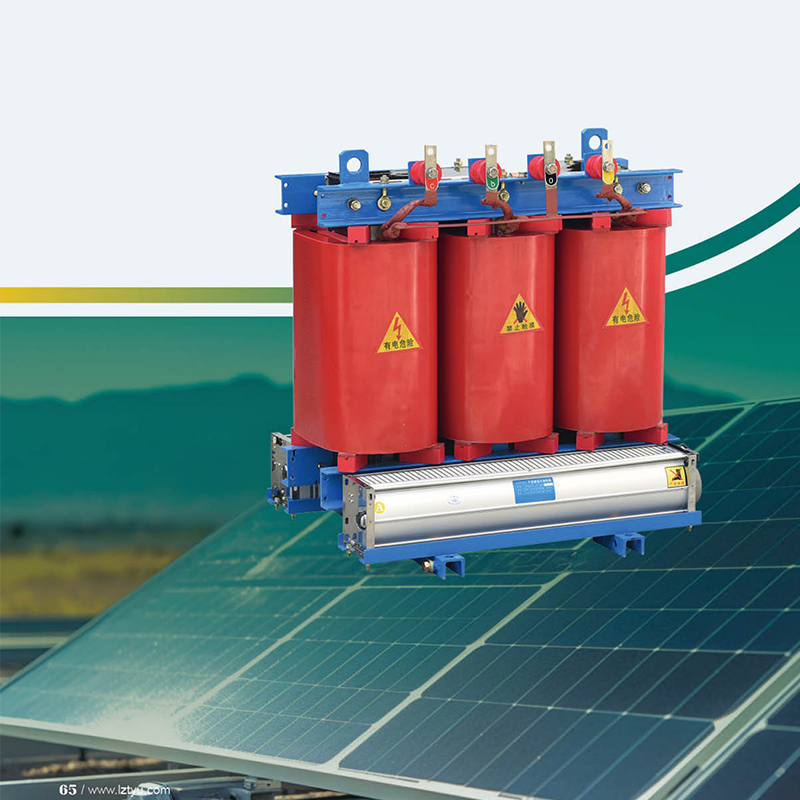

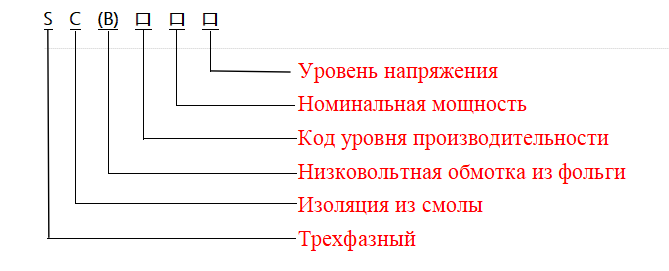

Наша компания производит сухие трансформаторы серии SC(B)13/14/18 на 10 кВ с литой эпоксидной изоляцией, которые являются одними из первых в Китае, получивших сертификат на модель как трансформаторы с низким уровнем шума и потерь. Благодаря передовому дизайну, высококачественным материалам, научно обоснованной рецептуре, строгим производственным процессам и высоким стандартам контроля качества, наши изделия обладают следующими характеристиками:

Высоковольтные обмотки выполнены из медного провода, а низковольтные — из медного провода или фольги, с заполнением и обмоткой стекловолокном. Заливка эпоксидной смолой в вакууме без наполнителей и последующее отверждение создают прочный цилиндрический монолит с высокой механической прочностью, малым частичным разрядом и высокой надежностью.

Огнестойкость, взрывобезопасность и экологическая чистота. Стекловолокно и другие изоляционные материалы обладают свойством самозатухания, что исключает возникновение дуги при коротком замыкании. При высоких температурах смола не выделяет токсичных или вредных газов.

Обмотки не впитывают влагу, а сердечник и крепежные элементы имеют специальное антикоррозийное покрытие, что позволяет эксплуатировать трансформатор при 100% влажности и в других тяжелых условиях. При периодической работе не требуется осушение.

Высокая стойкость к коротким замыканиям и импульсным перенапряжениям.

Тонкий слой эпоксидной смолы на внутренней и внешней сторонах обмоток обеспечивает хорошее охлаждение. Обычно используется естественное воздушное охлаждение (AN), но для трансформаторов любого класса защиты может быть предусмотрена система принудительного охлаждения (AF) для повышения кратковременной перегрузочной способности и обеспечения безопасной работы.

Низкие потери, высокая энергоэффективность, экономичность в эксплуатации и отсутствие необходимости в обслуживании.

Компактные габариты, малый вес, экономия пространства и низкие затраты на установку. Не требуются маслоприемники, противопожарные системы или резервные источники питания.

Благодаря отсутствию риска возгорания или взрыва, трансформаторы могут быть установлены непосредственно в центрах нагрузки, максимально близко к потребителям, что снижает затраты на кабельные линии и дорогостоящее низковольтное оборудование.
