Высокая производительность до 2400 UPH

Встроено восемь сверхскоростных программаторов SuperPro/7500, каждый с 4 сокетами, всего 32 сокета.

Производительность в 60 раз выше, чем у SuperPro/SB01 для устройств eMMC.

Поддерживает более 80 000 устройств от более чем 300 производителей микросхем.

Поддерживает загрузку и вывод с помощью лотков, ленты и трубок. Поддерживает лазерную и чернильную маркировку.

Быстрое время переналадки.

Интеллектуальное программное обеспечение сокращает время обучения и настройки, упрощая управление задачами.

Компактный размер. Высокая производительность: 4 сопла, 8 независимых приводов прижима сокетов и 2 устройства подачи ленты. До 2400 UPH для устройств со временем программирования менее 50 секунд. Производительность в 0,6–60 раз выше, чем у SuperPro/SB01, особенно для устройств большой ёмкости, таких как eMMC, NAND/NOR FLASH, SPI FLASH.

Подходит для устройств как малой, так и большой ёмкости.

Время программирования (с) 50 60 120 180 240 300

UPH (единиц в час) 1600 1600 840 560 420 336

Точное позиционирование: высокопроизводительная сервосистема, точные ПЗС-камеры и алгоритм машинного зрения для выравнивания устройств и позиционирования разъёмов/точек захвата.

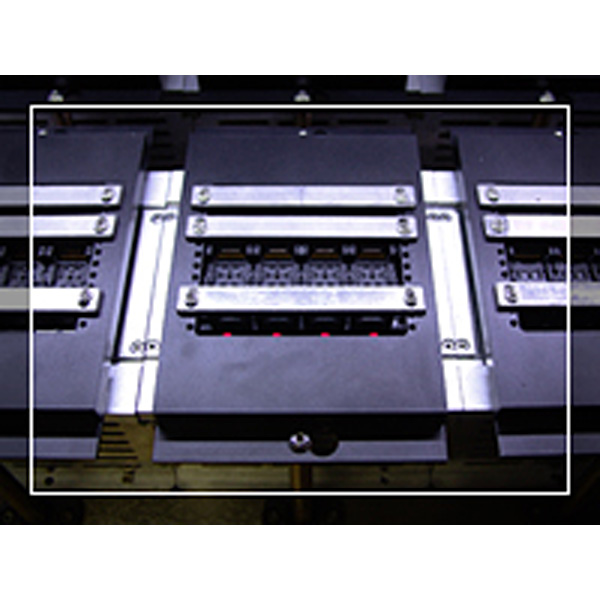

Высокопроизводительные программаторы: 8 сверхскоростных универсальных программаторов SuperPro/7500. Каждый имеет до 4 разъёмов, всего до 32 разъёмов в системе. Поддерживает до 80 000 устройств от более чем 300 производителей микросхем, и это число постоянно растет.

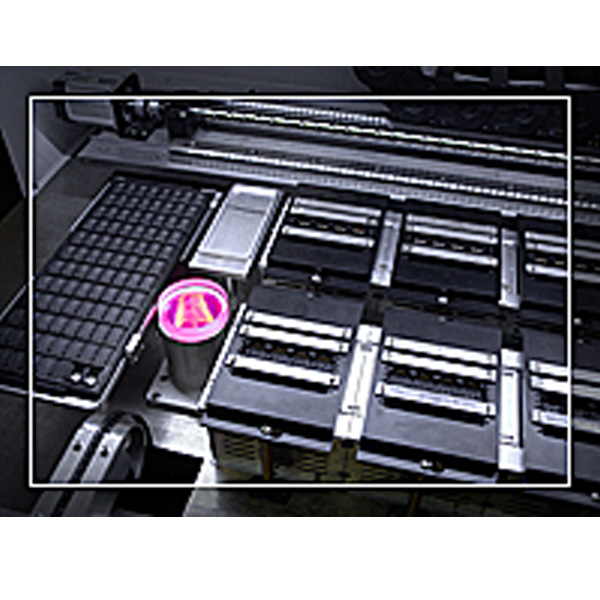

Разнообразные устройства ввода/вывода: поддерживает ввод и вывод с лотков, ленты и трубок. Поддерживает лазерную и чернильную маркировку. Поддерживает конвертацию упаковки и может работать как отдельный упаковочный станок.

Быстрое время переналадки: устройства ввода/вывода и адаптер сокета легко заменяются при необходимости изменения программирования. Позиционирование сокета выполняется автоматически. Проекты могут автоматически загружаться с помощью сканирования штрихкода.

Мощное и интеллектуальное программное обеспечение: сохранение данных настройки для следующей операции, файл журнала и статистические отчеты для отслеживания качества и выхода годных изделий, гибкая стратегия запрета сокетов обеспечивает высокий выход годных изделий при работе без участия оператора, графический интерфейс пользователя сокращает время обучения, предотвращает перекрытие кристаллов благодаря проверке сокета перед установкой кристалла.

Дистанционное управление: удаленная загрузка проекта, контроль качества, управление громкостью, защита файлов.

Система перемещения

Высокоточная система сервопривода.

Разрешение: ось X: ±0,02 мм;

Ось Y: ±0,02 мм;

Ось Z: ±0,02 мм; ось θ: ±0,1°

Ход: ось X: 1000 мм; ось Y: 500 мм; ось Z: 40 мм.

Точность захвата и установки головки: ±0,07 мм.

Допустимый размер стружки: мин.: 2x2 мм; макс.: 25 x 25 мм

Максимальная производительность: 2400 UPH.

Система машинного зрения

Две ПЗС-камеры. Верхняя ПЗС-камера для позиционирования микросхем, нижняя — для позиционирования разъёмов/точек захвата. 512 x 512 пикселей.

Поле зрения: 30 x 30 мм

Точность машинного зрения: △x = △y = 0,07 мм, △θ = 0,1°

Программатор

Восемь сверхскоростных универсальных программаторов SuperPro/7500. Скорость значительно выше, чем у SuperPro/5000. Каждый из них имеет до 4 разъёмов, всего до 32 разъёмов в системе. Поддерживает до 80 000 устройств от более чем 300 производителей микросхем. Поддерживаются напряжения питания устройств от 1,2 В.

Система управления

Встроенный промышленный ПК с ОС Windows XP, 19-дюймовым ЖК-дисплеем, клавиатурой и мышью. Интерфейсы связи: USB и LAN.

Устройства ввода/вывода

Аксессуары

Программные адаптеры, насадки, прижимные пластины для розеток.

Электрические и механические характеристики

Источник питания: 200–240 В переменного тока/50–60 Гц, однофазный

Потребляемая мощность: 1,5 кВА.

Воздух: чистый, давление: 0,6 МПа, расход: 50 л/мин.

Размеры (мм):     Основной блок:  1280(Д)×840(Ш)×1500(В)

Автоподающий лоток:     1100(Д)×380(Ш)×1300(В)

Выход ленты:        1100(Д)×380(Ш)×1300(В)

Вес (кг):  Основной блок:  450

Автоподающий лоток:      80

Вывод ленты: 80

Характеристики:

Ручной лоток (стандартная комплектация). Один лоток за раз. Замена лотка вручную.

Устройство вывода ленты: режимы термосварки и сварки под давлением. Ширина ленты регулируется от 8 до 32 мм.

Устройство подачи ленты: пневматический податчик YAMAHA. Подходит для ширины ленты от 8 до 32 мм.

Устройство автоматической подачи лотка: автоматически подает пустой лоток в машину и выводит его из машины, маркируя лоток (опция). Вмещает до 15 лотков JEDEC.

Устройство подачи трубки: перемещает стружку в машину. Опционально: направляющая для стружки разной ширины.

Устройство вывода трубки: перемещает стружку из машины. Опционально: направляющая для стружки разной ширины.

Tape Ink-Marker – насадка к устройству вывода ленты. Наносит чернильную точку на чип.

Auto Tray Ink-Marker – насадка к устройству автоматического вывода ленты. Сканирует и наносит точки на пройденные чипы.

Laser-Marker – дополнительная насадка к устройству вывода ленты или устройства автоматического вывода ленты. Наносит до 4 символов на пройденные чипы.

Цена: -

Все заказы, полученные до полудня по пекинскому времени, будут обработаны в тот же рабочий день.

Обновления устройств:

XELTEK регулярно обновляет программное обеспечение и алгоритм работы устройств.

См. последний список устройств.

Скачать текущую версию программного обеспечения бесплатно.

Обновления доступны по почте за символическую плату.

XELTEK также добавляет устройства по запросу клиента и по своему усмотрению.

Гарантийная поддержка:

Гарантия на отсутствие производственных или производственных дефектов на программаторе действует в течение одного года с даты покупки.

Онлайн-техническая поддержка также доступна круглосуточно, или вы можете позвонить нам в рабочее время до пятницы с 8:30 до 17:30 (по пекинскому времени).

Аппаратные и электрические характеристики:

Поддерживаемые устройства: ----

Поддерживаемые пакеты: ----

Интерфейс ПК: USB2.0, LAN

Автономная работа: Нет

Электрические характеристики адаптера переменного тока: входное напряжение 90–250 В переменного тока, 50/60 Гц, выходное напряжение 220 В переменного тока; мощность: 2000 Вт

Механические параметры: Основной блок: Размеры: 1280 (Д) × 840 (Ш) × 1500 (В) (мм), Вес: 400 кг

Упаковочная коробка: Размеры, мм, Вес: - кг. Подробное описание

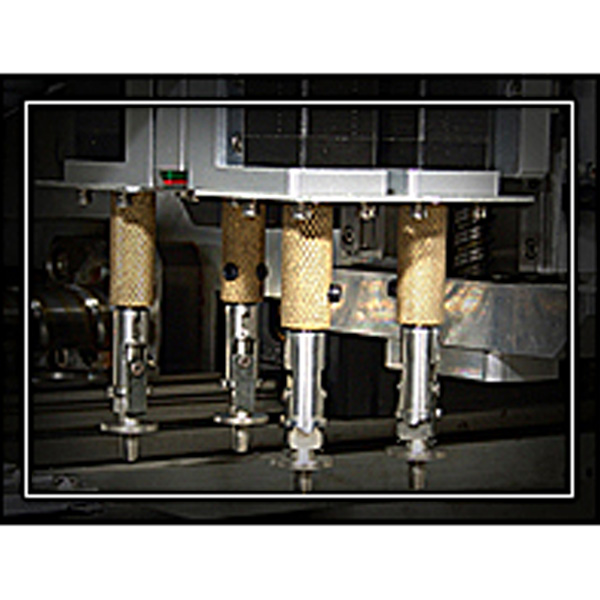

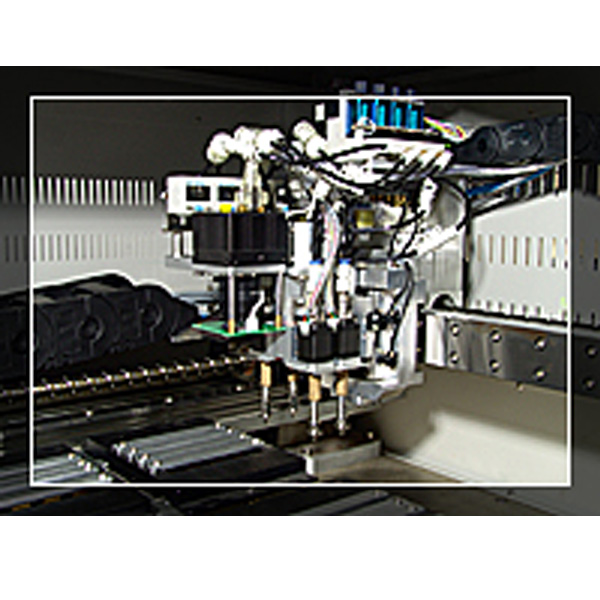

Четыре насадки Pick & Place, восемь прижимных приводов и 2 устройства подачи ленты
