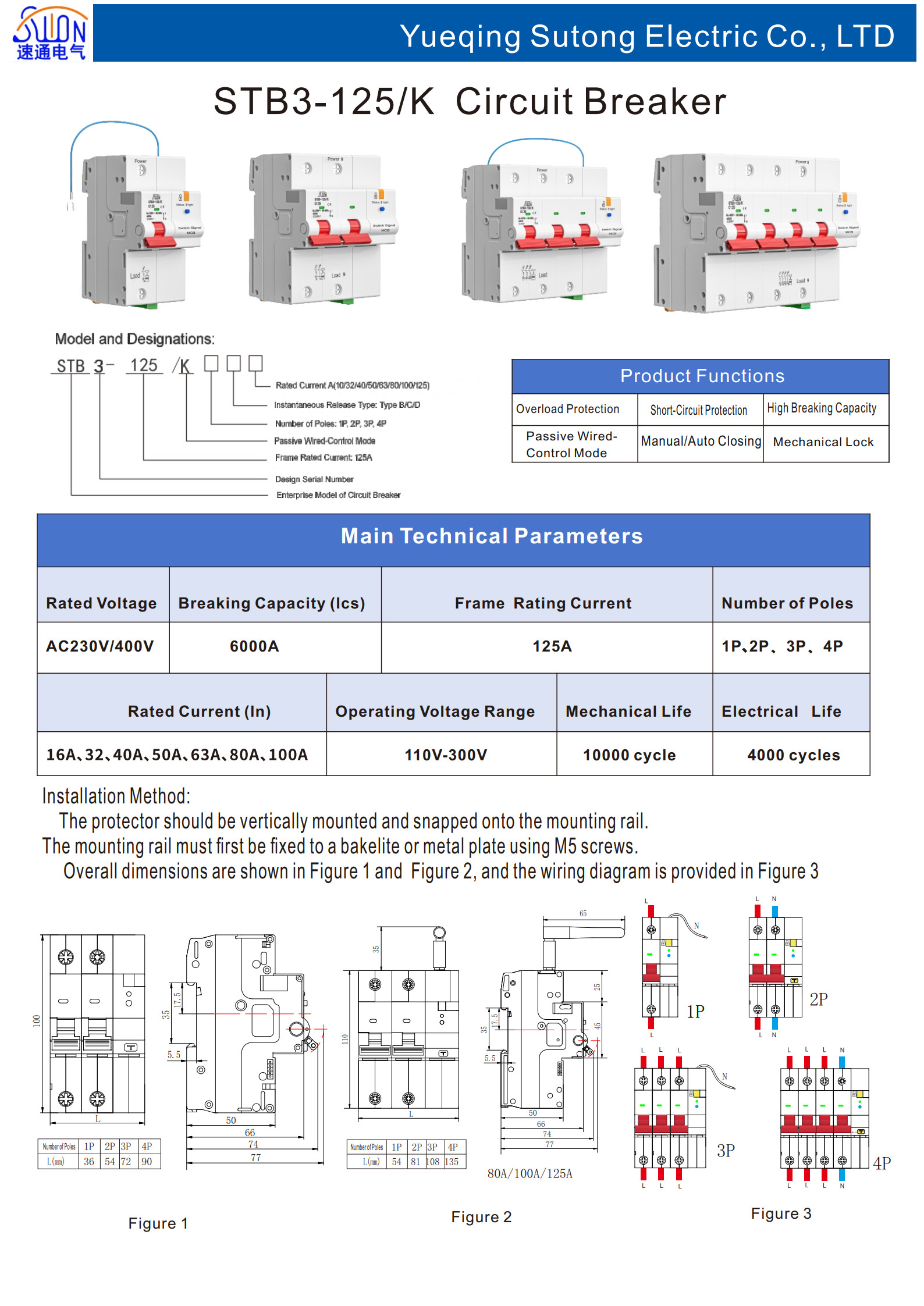

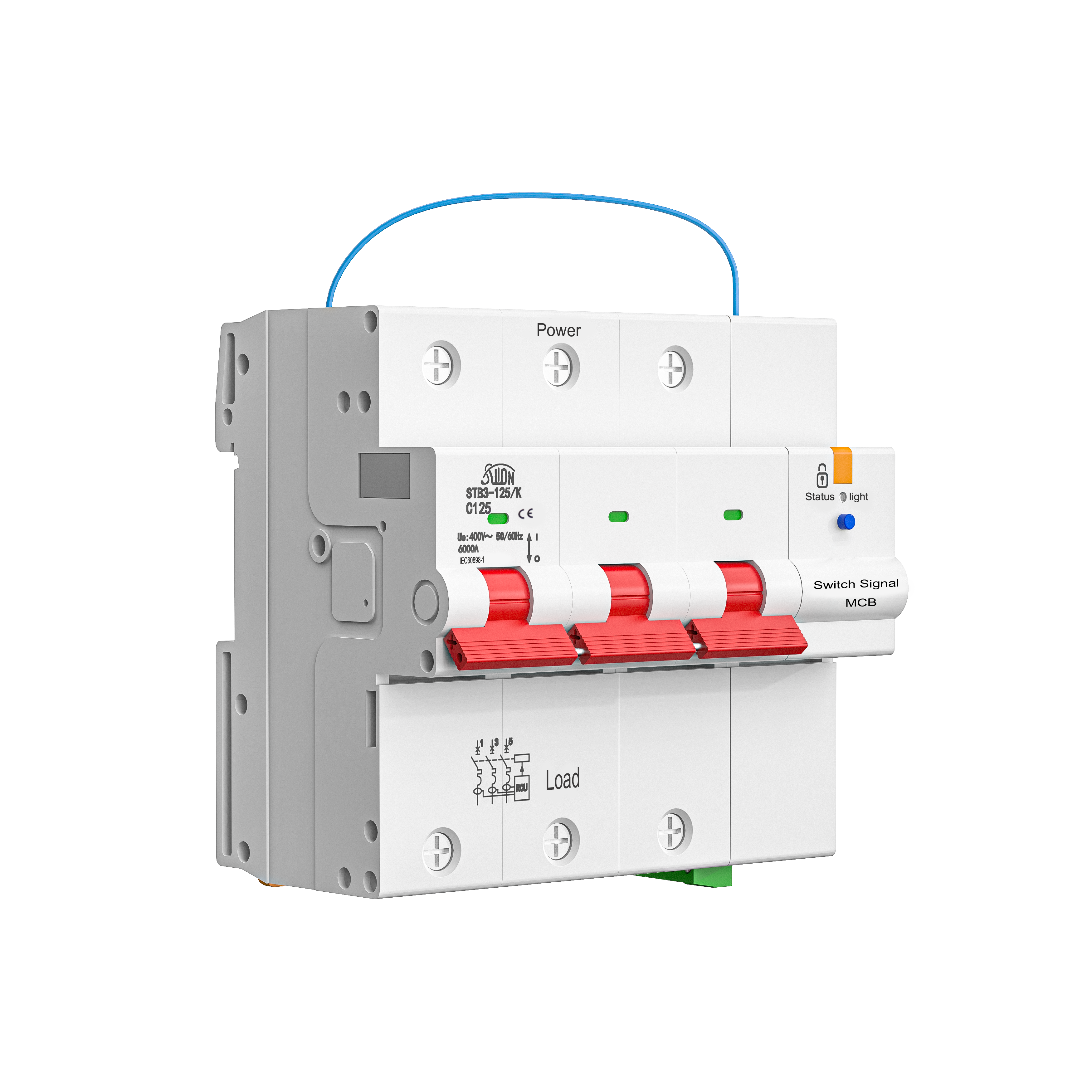

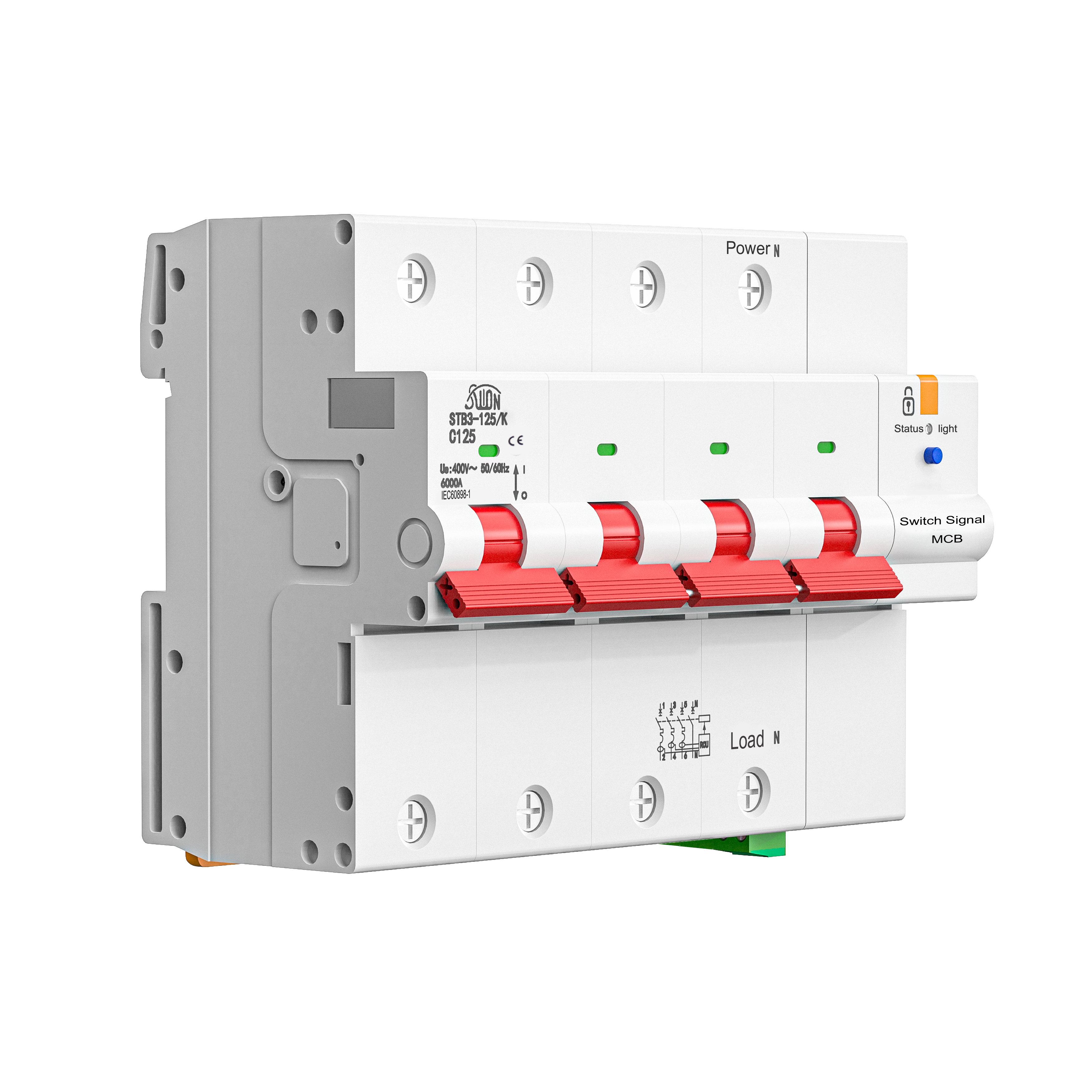

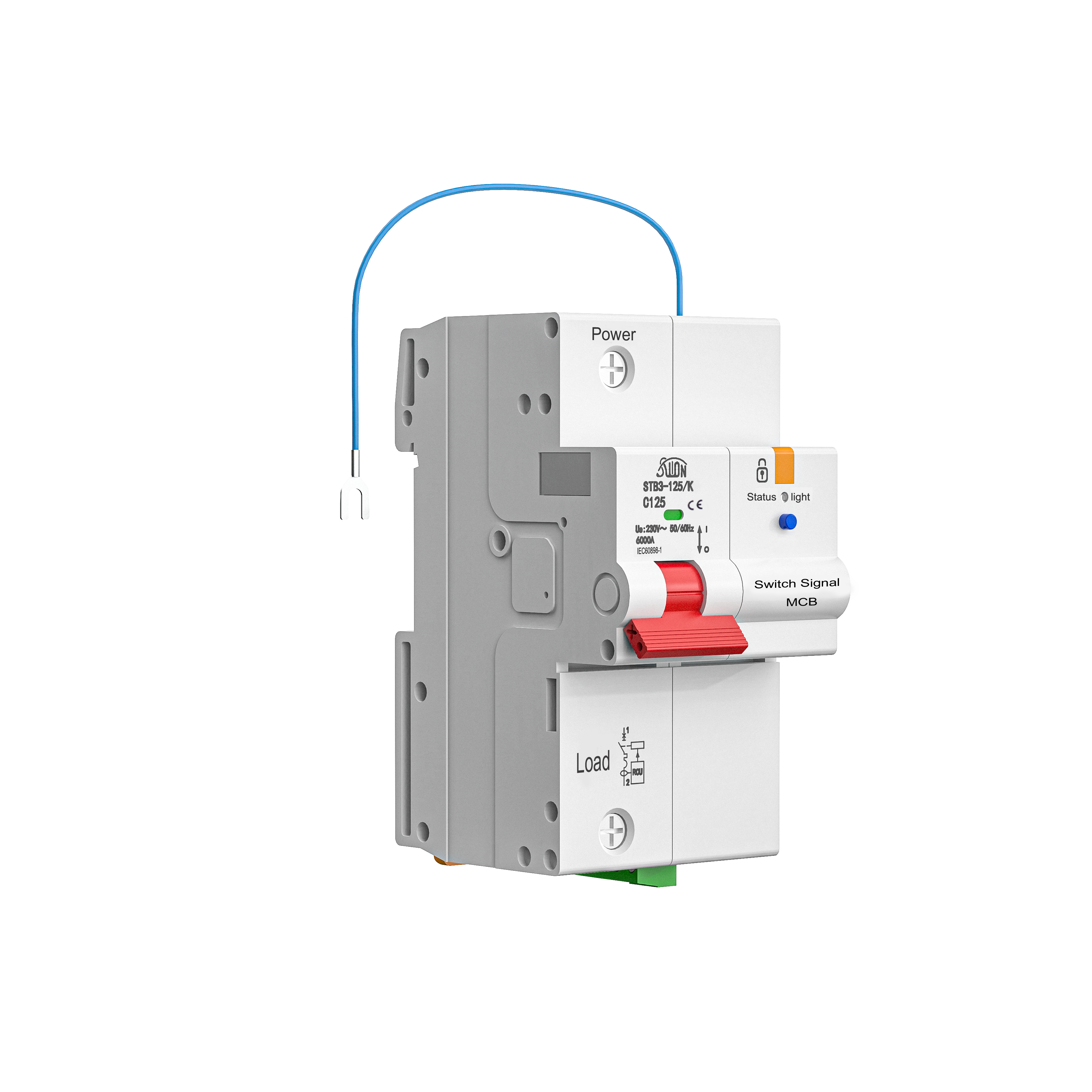

Инструкция по управлению выключателем с проводным управлением
1. Режим «Ручной/Автоматический»:
1.1 При поставке выключатель находится в положении ОТКЛЮЧЕНО.
1.2 Если выключатель был ВКЛЮЧЕН, после ручного отключения или отключения по перегрузке, его можно автоматически вернуть в положение ВКЛЮЧЕНО путем размыкания и последующего замыкания красно-черного провода (при условии, что провод был изначально замкнут).
2. Индикация состояния:
Постоянный зеленый свет означает, что выключатель ВКЛЮЧЕН.
3. Способы управления:
3.1 Управление сухим контактом (без напряжения):
Клеммы 1 и 3 – точки подключения управляющих проводов.
При правильном подключении и подаче питания на силовые клеммы индикатор мигает зеленым – выключатель ОТКЛЮЧЕН.
Замыкание управляющих проводов на клеммах 1 и 3 приводит к автоматическому включению выключателя (индикатор горит постоянным зеленым). Размыкание проводов вызывает отключение (индикатор мигает зеленым). Включение/отключение осуществляется замыканием/размыканием управляющей цепи.
3.2 Управление источником постоянного (DC5V-250V) или переменного (AC150V-250V) тока:
Клеммы 2 и 3 – точки подключения управляющих проводов.
При правильном подключении и подаче питания на силовые клеммы индикатор мигает зеленым – выключатель ОТКЛЮЧЕН.
Подача управляющего напряжения на клеммы 2 и 3 приводит к автоматическому включению выключателя (индикатор горит постоянным зеленым). Снятие напряжения вызывает отключение (индикатор мигает зеленым). Включение/отключение осуществляется подачей/снятием управляющего напряжения.
3.3 Импульсное управление:
Для выключателей с импульсным управлением (независимо от способа: сухой контакт 1-3 или управление напряжением 2-4): при правильном подключении питания индикатор мигает (или горит постоянно), что соответствует состоянию ОТКЛЮЧЕНО (или ВКЛЮЧЕНО).
Подача управляющего сигнала на клеммы 1-3 или 2-4 длительностью >200 мс приводит к автоматической смене текущего состояния (ВКЛЮЧЕНО/ОТКЛЮЧЕНО) на противоположное.
3.4 Сигнал обратной связи:
Когда выключатель ВКЛЮЧЕН, между клеммой 4 и нулевым проводом (N) присутствует напряжение 10 В постоянного тока. В положении ОТКЛЮЧЕНО напряжение отсутствует.
