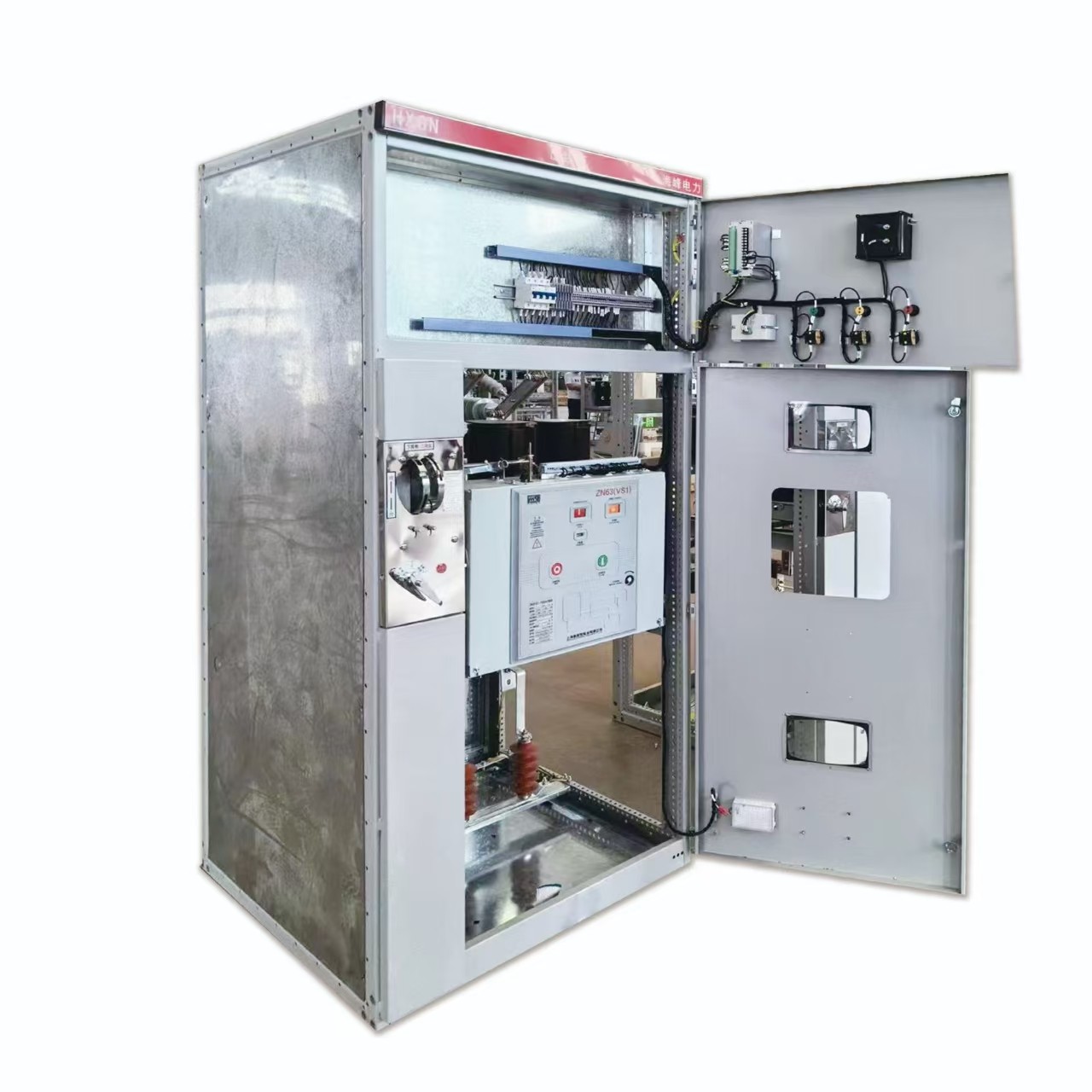

Стационарное распределительное устройство закрытого типа HXGN-12 (далее — распределительное устройство) — это новое поколение высоковольтной электротехнической комплектной продукции нашего предприятия, которое соответствует требованиям национального стандарта T-FGB3906 «Распределительные устройства переменного тока в металлическом корпусе 35 кВ» и стандарта Power-SDLT404 «Технические условия заказа распределительных устройств переменного тока высокого напряжения закрытого типа», а также соответствует международному стандарту IEC60298 «Требования к распределительным устройствам переменного тока в металлическом корпусе и аппаратуре управления выше 1 кВ и ниже 52 кВ».

Этот продукт впитывает зарубежные передовые технологии. Он имеет небольшие размеры, всего 50% от объема обычных распределительных шкафов. Автоматический выключатель имеет высокую надежность и хорошую производительность. Механизм блокировки «пяти защит» надежен и прост. Распределительный шкаф представляет собой полный комплект внутренних устройств для сегментации одинарной шины 3,6, 7,2, 12 кВ однофазного переменного тока 50 Гц, используется для приема и распределения электроэнергии. Он имеет функции управления, защиты и мониторинга цепи и может использоваться на различных типах электростанций, подстанций, промышленных и горнодобывающих предприятий, высотных зданий и других местах. Он также может быть объединен со шкафами кольцевой сети и использоваться в распределительных устройствах.

Конструктивные особенности

1.Шкаф сварен из высококачественной угловой стали.

2.Помещение выключателя расположено в средней (нижней) части шкафа, что удобно для монтажа, ввода в эксплуатацию и обслуживания. В стандартной комплектации он оснащен выключателем ZN63A (VS1-12) и оснащен каналом сброса давления для обеспечения личной безопасности.

3.Он использует усовершенствованный и надежный поворотный изолирующий выключатель, который может безопасно войти в помещение выключателя для обслуживания, когда главная шина находится под напряжением.

4.Защита всего шкафа равна 1P2X

5.Он оснащен надежным и полностью функциональным обязательным механическим запирающим устройством, которое может легко и эффективно соответствовать требованиям «пяти защит».

6.Он имеет надежную систему заземления.

7.На двери имеется смотровое окно, через которое можно четко наблюдать за рабочим состоянием компонентов в шкафу.

8.В замке рабочего механизма используется запорный механизм JSXGN, используемый в шкафу XGN2-12, который прост, надежен, удобен и практичен.

9. Входящие и исходящие кабели находятся ниже передней части нижней части шкафа, что удобно для подключения пользователей.
