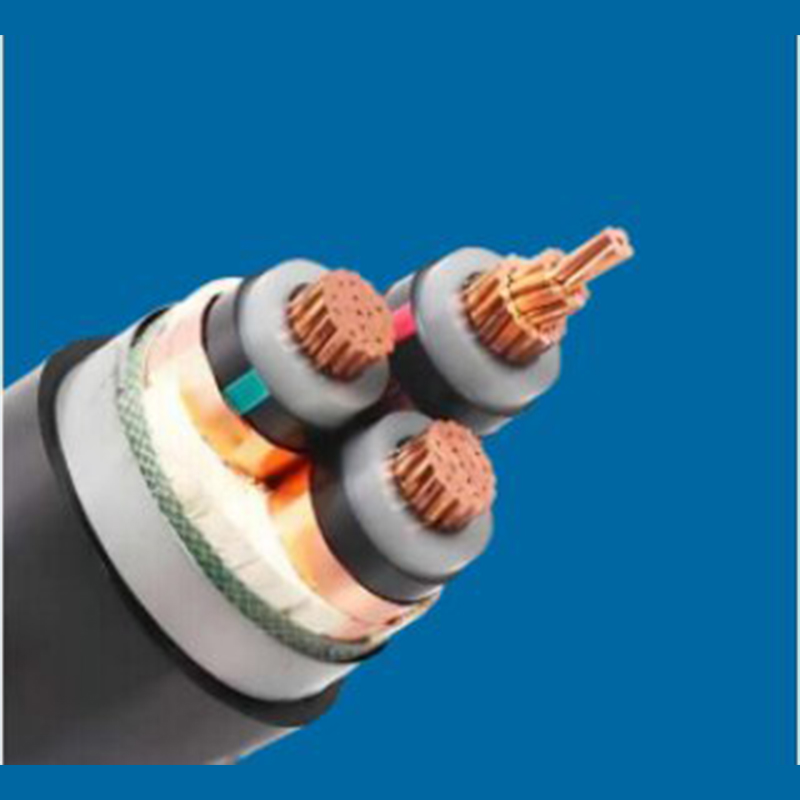

Структура продукта:

1.Проводник: медный сердечник, многожильная структура, площадь поперечного сечения выбирается в зависимости от тока.

2.Экранирование проводника: полупроводниковый материал, равномерное электрическое поле.

3.Изоляция: XLPE, толщина определяется в зависимости от уровня напряжения.

4.Экранирование изоляции: полупроводящий материал, возможно с металлическим экраном.

5.Металлический экран: медная лента или проволока для заземления.

6.Внутренняя оболочка: ПВХ или полиэтилен для защиты.

7.Бронирующий слой (опция): стальная лента или стальная проволока для повышения механической прочности.

8.Внешняя оболочка: ПВХ или полиэтилен.

Использование:

Данный продукт подходит для номинального напряжения 3,6/6кВ, 6/6кВ, 6/10кВ, 8,7/10кВ, 8,7/15кВ, 12/20кВ, 21/35кВ, 26/35кВ в системах передачи и распределения электроэнергии.Огнестойкие кабели используются в системах с высокими требованиями к огнестойким свойствам.

В выражении напряжения Uo/U(Um) кабеля,

U0: номинальное напряжение между жилами кабеля, предназначенными для соединения с землей или металлическим экраном.

U: номинальное напряжение между проводниками, на которое рассчитан кабель.

U m : максимальное значение "максимального напряжения системы", которому может быть подвергнуто оборудование.

Номинальное напряжение кабеля должно соответствовать условиям эксплуатации системы, в которой он будет использоваться.Для целей выбора кабеля система делится на следующие три категории.

Класс A: любой фазный проводник, находящийся в контакте с землей или заземляющим проводником, может быть отсоединен от системы в течение 1 мин.

Класс B: может находиться в однофазном замыкании на землю в течение короткого периода времени, согласно JB/T8996, время замыкания на землю не должно быть более 1ч, для кабеля, включенного в настоящий стандарт, допускается более длительное время работы при замыкании, но в любом случае не должно быть более 8ч, общая продолжительность годового замыкания на землю не должна быть более 125ч.

Класс C: включает системы, не относящиеся к классам A и B.
