Описание продукции

Сквозные винты (против натяжных болтов) и его лучший напарник - дисковые гайки (горные карты).

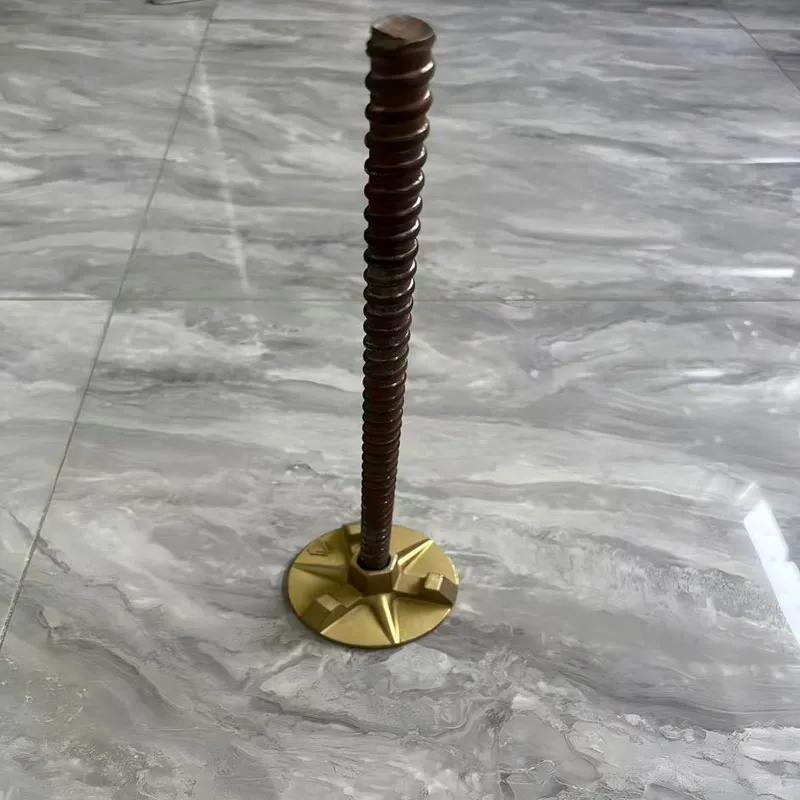

1.Винт через стену

Вращающие винты, часто называемые натяжными болтами или натяжными винтами, являются основными силовыми компонентами, используемыми для укрепления бетонных стен, колонн, глубоких балок и других шаблонов боковых стен.

Спецификационные параметры

Диаметр (основной параметр): определяет его прочность на растяжение.Типичные спецификации M12, M14, M16, M18, M20, наиболее часто используемые M14 и M16.

Длина: 1м, 2м, 3м

Материал и прочность: обычно изготовлен из стали Q235 или Q345, класс прочности должен соответствовать требованиям конструкции.

Тип:

Винтовые винты: все тело покрыто резьбами, подходящими для обычных стен, которые требуют прохождения в целом.Преимущество заключается в высокой универсальности, которая может быть разрезана на произвольную длину;Недостатком является то, что при разборке модели необходимо полностью откачать, повредить бетонную поверхность.

Трехступенчатый водоудерживающий винт: состоит из внутреннего и двух наружных стержней, соединенных втулкой или сваркой.

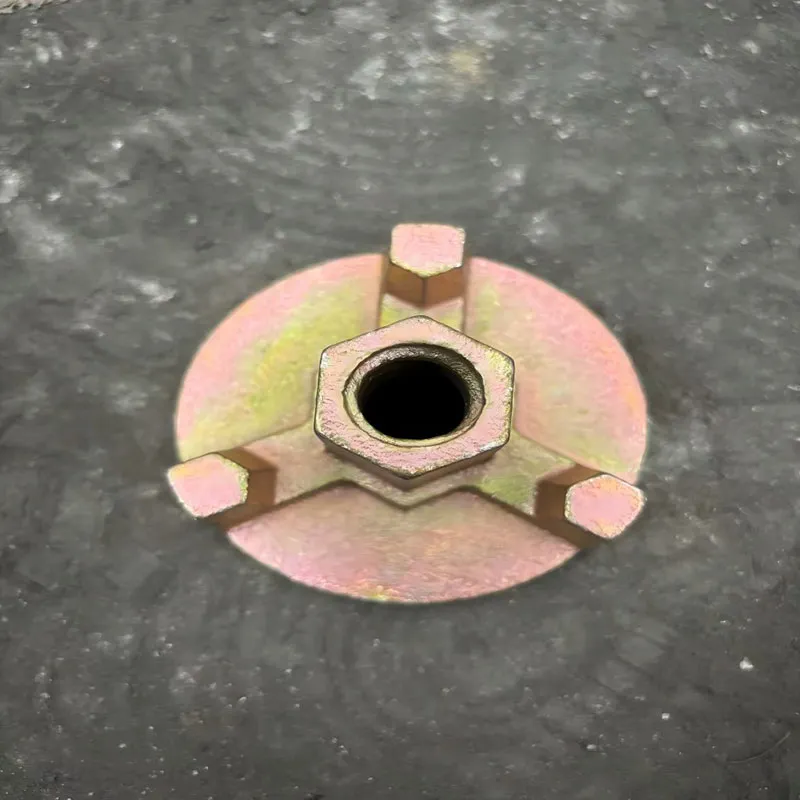

2.Гайка диска

Дисковые гайки, которые в отрасли чаще всего называют горными картами, картами бабочками или веерными прокладками.Он должен быть использован в комплекте с прокладочным винтом, и его роль заключается в том, чтобы прикреплять задние ребра (обычно двойные стальные трубы) с внешней стороны шаблона к прокладочному винту и эффективно передавать боковое давление бетона на прокладочный винт.

Спецификационные параметры

Комплектный диаметр: должен соответствовать диаметру прокладочного винта.Часто встречаются M12, M14, M16, M18, M20 и другие спецификации.

Материал и процесс: в основном ковкий чугун (марганцевая сталь), с лучшей прочностью и вязкостью.

Структура: форма похожа на слово гора или бабочку, в середине гайки, по бокам крылья с отверстиями (крылья).

Применение и принцип работы

Основное назначение: соединение и блокировка задней гофрировки (двойной стальной трубы) с болтами для прохода через стену.

Принцип работы:

Отвертки через стену проходят через шаблоны с обеих сторон.

На внешней стороне стены, последовательно надевайте: стальные трубы - дисковые гайки - обычные прокладки - гайки.

Закрутите гайку гаечным ключом, гайка сжимает прокладку, прокладка сжимает гайку диска, а крыло гайки диска сжимает стальную трубу.

В конце концов, боковое давление бетона проходит через шаблон- деревянный квадрат-  стальная труба-  дисковая гайка - прокладка -  гайка, которая в конечном итоге передается на болт через стену и уравновешивается натяжением болта через стену.
