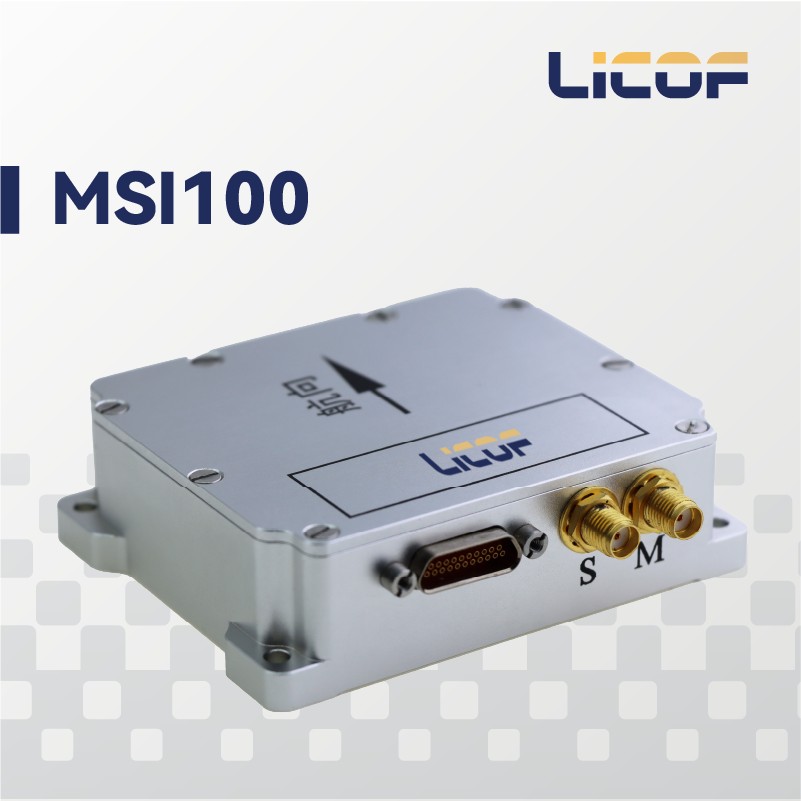

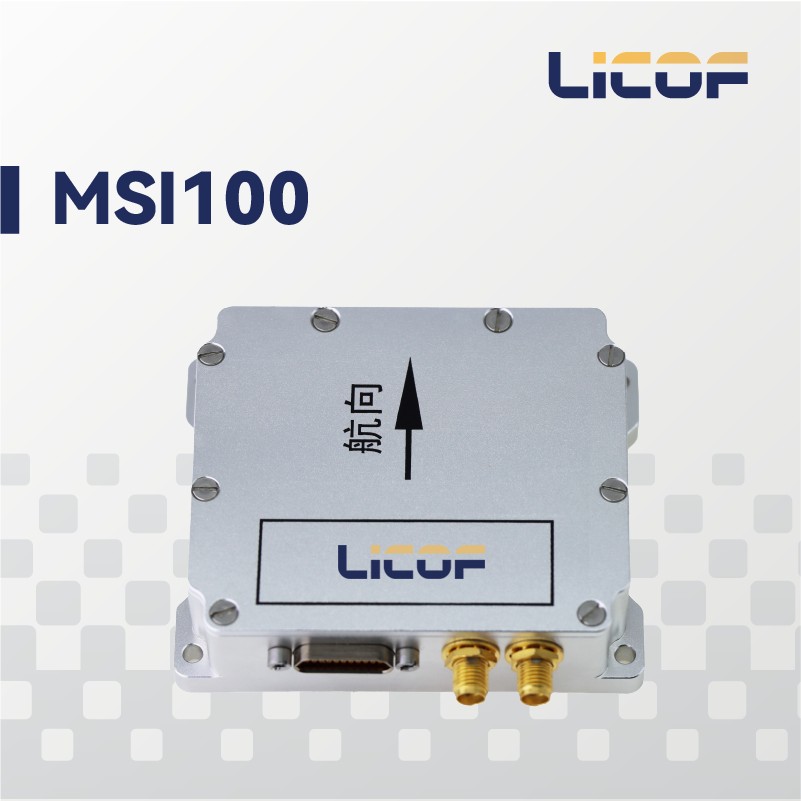

Система комбинированной навигации MSI100 MEMS

₽118463
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Ухань Ликоф Технологии

Проспект Цзянся № 17, район Цзянся, город Ухань, провинция Хубэй

Описание продукта

Информация о компании

Основная информация

Диапазон измерений（°/с）

±500

Угловое случайное блуждание（°/√ч）

≤0.25

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Система комбинированной навигации MSI100 MEMS — это высоконадежная и экономически эффективная MEMS инерциальная комбинированная навигационная система, широко применяемая в таких областях, как навигация, управление и измерения на автомобилях, судах и беспилотных летательных аппаратах.

Серия комбинированных навигационных систем MSI100 интегрирует в навигационный вычислительный модуль высокопроизводительные MEMS гироскопы, MEMS акселерометры и GNSS приемные чипы. Система в реальном времени получает угловую скорость и ускорение от чувствительных элементов, а также данные с двухантенной GNSS или курсового угла, рассчитывая курс, трехмерную скорость, позицию и ориентацию текущего объекта. Внутренний IMU модуль комбинированной навигационной системы имеет компенсацию нуля и шкалы по полной температурной шкале, что обеспечивает надежность продукта.

Основные характеристики

Поддержка полного диапазона GNSS частот, высокая точность позиционирования и ориентации в сложных условиях

Для курса используется высокоточный гироскоп, высокая точность удержания ориентации при потере сигнала

Алгоритм самокоррекции без GNSS, поддержка точности горизонтальной ориентации

Возможность подключения RTK дифференциального сигнала

Алгоритмы коррекции нулевой скорости и ограничений автомобиля для повышения автономной точности

100% отечественные компоненты, высокая производительность, компактность, низкий вес

Области применения

Позиционирование и ориентация для беспилотников, автомобилей, судов и катеров

Управление ориентацией

Оптические и фотоплатформы

Картография

Стабилизирующие платформы

Подводные аппараты

Динамическая связь

Интеллектуальное вождение

Управление на боевых носителях

Уникальная технология

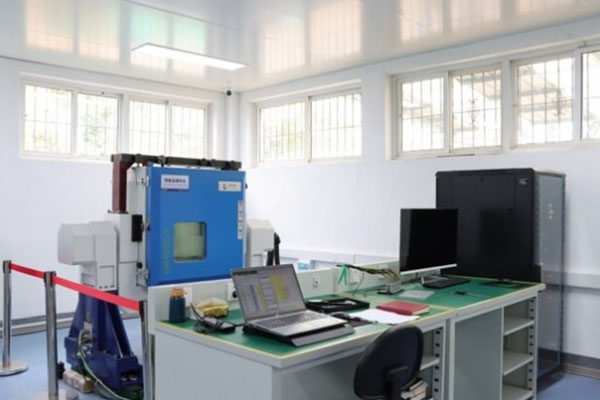

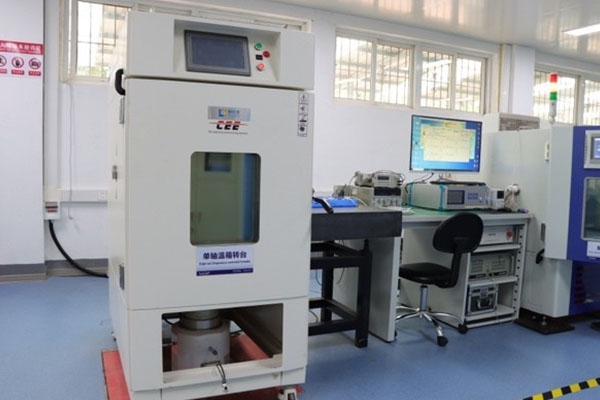

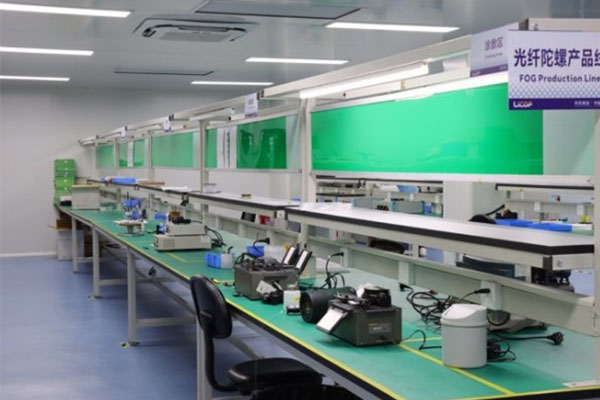

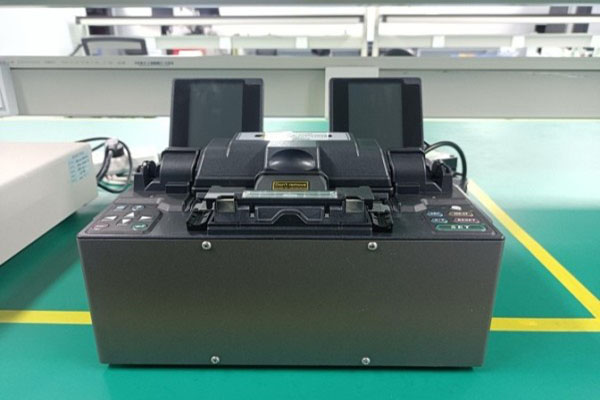

Компания Ликоф — это высокотехнологичное предприятие с полностью замкнутым циклом производства, охватывающим оборудование для намотки оптоволокна, процесс производства оптоволоконных колец, схемы IMU, программное обеспечение и оборудование для тестирования и калибровки IMU. Благодаря комплексному контролю над всеми этапами технологического процесса компания эффективно повышает качество продукции и снижает системные затраты. Кроме того, компания внедрила систему качества ISO9001 и применяет строгие технологические процедуры для обеспечения надежности и стабильности характеристик продукции.

Система комбинированной навигации MSI100 MEMS

Продукт может поставляться в различных конфигурационных режимах, адаптированных для разных носителей, таких как воздушные, автомобильные и морские платформы; при автомобильном применении добавляется ограничение по транспортному средству, что позволяет долгое время обеспечивать точность измерения ориентации.

MEMS гироскоп
Диапазон измерений（°/с）	±500
Нулевая точка при полной температуре（°/ч，1σ）	≤180（X、Y），≤30（Z）
Стабильность нулевого смещения（°/ч，Сглаживание за 10 сек）	≤10（XY），≤5（Z）
Нестабильность нулевого смещения（°/ч，allan）	≤2（XY），≤0.5（Z）
Повторяемость нулевого смещения（°/ч）	≤10（XY），≤5（Z）
Угловое случайное блуждание（°/√ч）	≤0.25
Нелинейность коэффициента масштаба（ппм）	≤100
Взаимная связь（рад）	≤0.001
Полоса пропускания（Гц）	≥100
MEMS акселерометр
Диапазон измерений（г）	±16
Нулевая точка（мг，1σ）	2
Стабильность нулевого смещения（µг，Сглаживание за 10 сек）	≤100
Нестабильность нулевого смещения（µг，allan）	≤50
Повторяемость нулевого смещения（µг）	≤100
Скоростной случайный блуждание（мм/с/√ч）	≤40
Нелинейность коэффициента масштаба（ппм）	≤300
Взаимная связь（рад）	0.001
Полоса пропускания（Гц）	≥100
Точность комбинированной навигации
Комбинированный курс (° , 1σ , в реальном времени)	0,15 (двухантенная базовая линия 1 м), 0,5 (одна антенна, динамический режим)
Комбинированное горизонтальное положение (° , 1σ , в реальном времени)	0,05° (двухантенная), 0,1° (одна антенна)
Комбинированная горизонтальная позиция（м，1σ）	3м（одиночный режим），0.02+1ппм（RTK）
Комбинированная вертикальная позиция（м，1σ））	5м（одиночный режим），0.03+1ппм（RTK）
Комбинированная горизонтальная скорость（м/с，1σ）	0.1
Комбинированная вертикальная скорость（м/с，1σ）	0.15
Точность чистой инерциальной навигации
Горизонтальное положение (° , 1σ , в реальном времени)	0,05° (статический режим), 0,5° (динамический режим)
Курс (° , 1σ , в реальном времени)	5° (динамический режим)
Точность глубинных измерений （cm）	5
Точность комбинированной инерциально-одометрической навигации	≤0.001D（60с）
Электрический/механический интерфейс
Питание（В）	9~36
Стационарная мощность(Вт)	≤3
Время запуска（с）	≤2
Интерфейс связи	1 канал RS-422, 1 канал RS-232, 1 канал CAN 1 вход TTL-синхронизации, 1 выход TTL-синхронизации
Частота обновления（Гц）	200 (настраиваемая частота)
Размеры（мм×мм×мм）	83×66×24
Вес（г）	＜350
Условия эксплуатации
Рабочая температура（℃）	-40～+85
Температура хранения（℃）	-55～+85
Вибрация（г，СКЗ）	20~2000Гц，4.08
Удар（г）	1000г/1мс
Надёжность
MTBF（ч）	100000

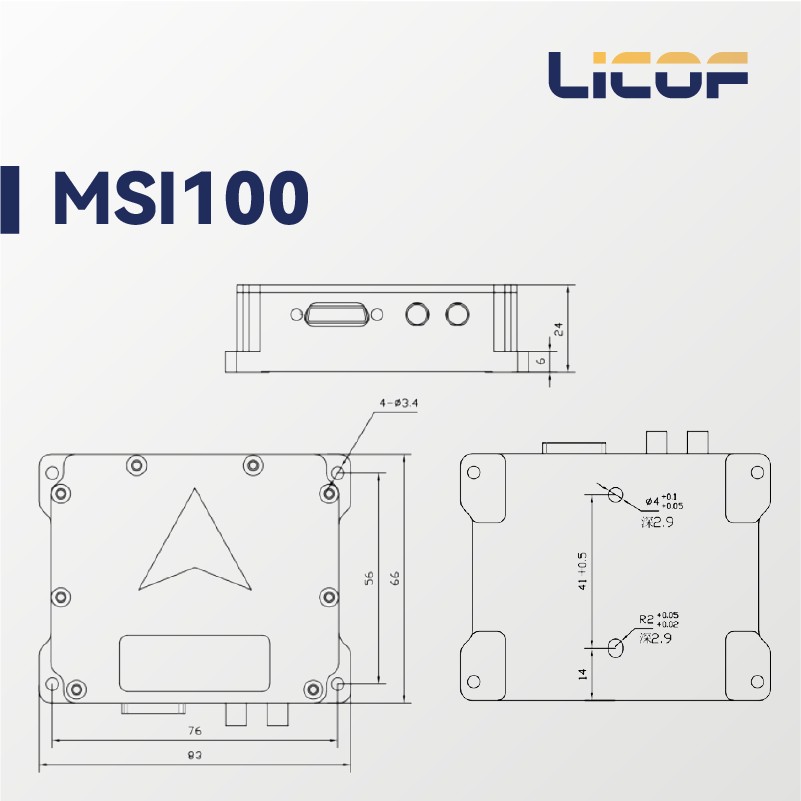

Рисунок 1. Габаритные размеры корпуса системы комбинированной навигации MSI100

Тип деятельности:

Производитель / завод
Основная продукция:

оптоволоконные кольца, оптоволоконные инерциальные навигационные системы, оптоволоконные инерциальные измерительные блоки, оптоволоконные гироскопы, гироскопы MEMS, акселерометры MEMS, инерциальные измерительные блоки MEMS, комбинированные инерциальные навигационные системы MEMS, комбинированные навигационные и позиционирующие системы средней и низкой точности на основе геомагнитных и инерциальных данных.
Количество сотрудников:

60
Год основания:

2019
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Одна неделя
Номер:

00
Среднее время ответа:

24H

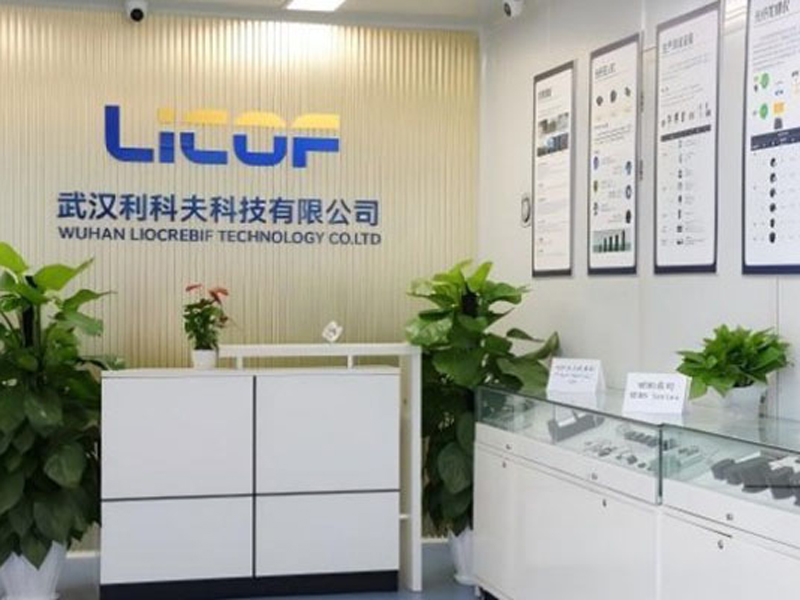

ООО Ликоф Технологии (далее «Ликоф») была основана в июне 2019 года в городе Ухань, Китай. Это высокотехнологичная компания, занимающаяся разработкой и техническим обслуживанием продуктов в области инерциальной навигации и интеллектуальных датчиков.Ликов занимается в основном разработкой, производством и продажей различных инерционных навигационных систем, инерционных измерительных блоков, гироскопов и других продуктов, специализируясь на инерционной навигации и фотоэлектрических датчиках.

Возможность торговать

Международные торговые термины(Incoterms):

FOB
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

Одна неделя
Количество сотрудников по внешней торговле:

8
Год начала экспорта:

2022
Доля экспорта:

28%
Основные рынки сбыта:

Европа
Ближайший порт:

Шанхайский порт
Схема импорта-экспорта:

Общий режим

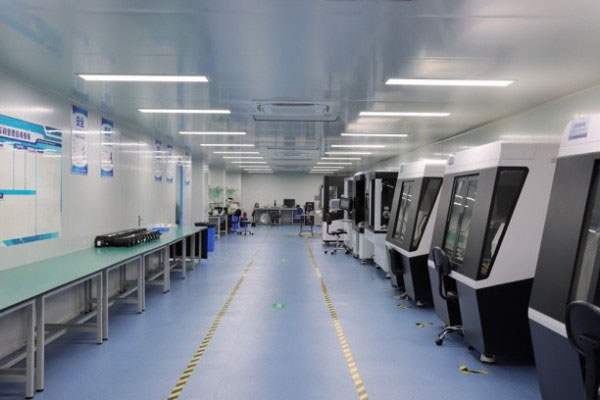

Производственные мощности

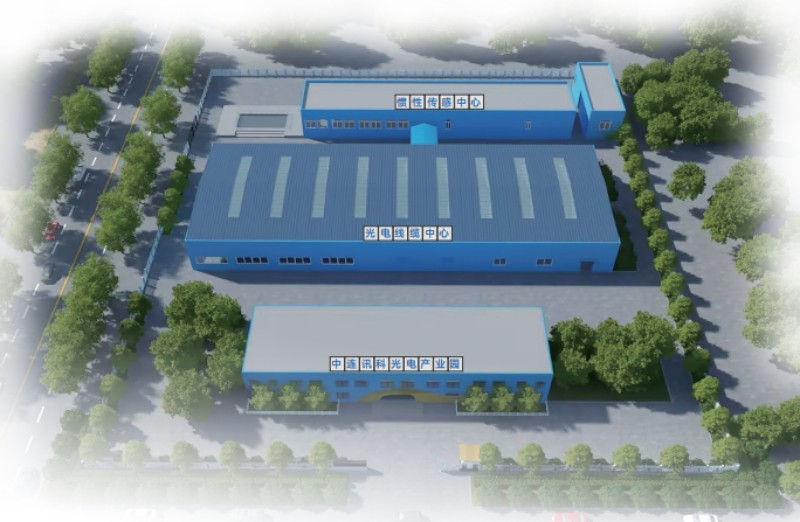

Адрес завода:
