Шинопровод компактный тип А

₽14,309.1
1+ товар
₽14,309.1
1 товар

Получение последних цен

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Чэнду Фанье Электрик

1-й этаж, корпус 1, д. 115, ул. Сингуансилу, Район технико-экономического развития (р-н Лунцюаньи), г. Чэнду, пров. Сычуань

Описание продукта

Информация о компании

Основная информация

Габаритные размеры

128 мм

Способ установки

Вертикальный или горизонтальный

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Данная компания использует систему автоматизированного проектирования (САПР) и обладает возможностями обработки с числовым программным управлением (ЧПУ). Компания последовательно получила такие награды, как «Предприятие, заслуживающее доверия в качестве», «Предприятие с сертифицированным качеством обслуживания уровня AAA», «Кредитоспособное предприятие уровня AAA». Вся продукция прошла сертификацию обязательной национальной сертификации продукции, а её характеристики получили положительные отзывы.

Технические параметры

Наименование продукта	Компактная медная шинопроводная система NS-C (трехфазная четырехпроводная/трехфазная пятипроводная система)
Стандарт исполнения	МЭК60439.1-1999; МЭК 60439.2-2000; ГБ 7251.1-2005; ГБ7251.2-2006
Номинальное рабочее напряжение (Ue)	кВ кВ Гц м м А мкОм/м мкОм/м мкОм/м В/м кА кА ℃ МОм 0 мм мм кг/м кг м	AC380/660
Номинальное изоляционное напряжение (Ui)		AC660/1000
Частота (f)		50/60
Высота над уровнем моря		≤2000
Степень защиты
Длина элемента		0,5-6 м, стандартная длина L=3 м
Токовые характеристики (n)		200	250	315	400	500	630	8D0	1000	1250	1600	2000	2500	3150	4000	5000	6300
Сопротивление (R20)		80.3	64.5	62	60.1	58.6	53.5	49.7	43.7	38.3	28.8	25.4	20.6	17.1	10.5	7.8	7.5
Реактивное сопротивление×		29.3	27.4	26.7	25.1	24.7	23.6	19.4	16.4	13.1	15.9	13.8	11.1	8.9	7.8	6.6	5.9
Полное реактивное сопротивление (Z)		87.4	70.1	67.5	65.1	63.6	58.5	53.4	46.7	40.5	32.9	28.9	23.4	19.3	13.1	10.2	9.5
Падение напряжения		0.064	0.063	0.062	0.061	0.059	0.058	0.056	0.054	0.051	0.049	0.048	0.049	0.047	0.046	0.045	0.043
Номинальный ток кратковременной стойкости (lcw)		20			20/35		20/35/50		50/65		65		80		80/100		120
Номинальный ток динамической стойкости (lpk)		40			40/73.5		40/73.5/105		105/143		143		176		176/220		264
Температура окружающей среды		от -5 до +40 (средняя температура за 24 ч не более 35 °C)
Сопротивление изоляции		≥20
Действующее значение цепи защиты		≤0.01
Диэлектрические характеристики		50 Гц, 3,75 кВ/1 мин без пробоя или перекрытия
Способ установки		вертикально или горизонтально
Количество разъемов		расстояние ≥ 0,8 мм
Габаритный размер Ш		128
Габаритный размер В		100	100	100	100	110	115	130	150	180	210	260	310	390	470	470	570
Равномерная нагрузка		8.32	8.32	8.32	8.32	9.63	10.29	12.26	14.87	18.8	22.75	29.58	36.5	47.98	58.57	87.76	108.9
Сосредоточенная нагрузка		120
Максимальное расстояние между креплениями		2

Наименование продукта	Компактная медная шинопроводная система NS-C (трехфазная четырехпроводная система / трехфазная пятипроводная система)
Стандарт исполнения	Стандарт исполнения: МЭК 60439.1-1999; МЭК 60439.2-2000; ГБ 7251.1-2005; ГБ 7251.2-2006
Номинальное рабочее напряжение (Ue)	Номинальное рабочее напряжение (Ue): ~380/660 кВ
Номинальное изоляционное напряжение (Ui)	Номинальное изоляционное напряжение (Ui): ~660/1000 кВ
Частота (f)	Частота (f): 50/60 Гц
Высота над уровнем моря	Высота над уровнем моря: ≤2000 м
Степень защиты	Степень защиты: -
Длина элемента	Длина элемента: 0,5-6 м, стандартная длина L=3 м
Токовая характеристика (Iн)	Токовая характеристика (Iн): 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 3150, 4000, 5000, 6300 А
Сопротивление (R20)	Сопротивление (R20): 80,3; 64,5; 62; 60,1; 58,6; 53,5; 49,7; 43,7; 38,3; 28,8; 25,4; 20,6; 17,1; 10,5; 7,8; 7,5 мкОм/м
Реактивное сопротивление (X)	Реактивное сопротивление (X): 29,3; 27,4; 26,7; 25,1; 24,7; 23,6; 19,4; 16,4; 13,1; 15,9; 13,8; 11,1; 8,9; 7,8; 6,6; 5,9 мкОм/м
Полное сопротивление (Z)	Полное сопротивление (Z): 87,4; 70,1; 67,5; 65,1; 63,6; 58,5; 53,4; 46,7; 40,5; 32,9; 28,9; 23,4; 19,3; 13,1; 10,2; 9,5 мкОм/м
Падение напряжения (U)	Падение напряжения (U): 0,064; 0,063; 0,062; 0,061; 0,059; 0,058; 0,056; 0,054; 0,051; 0,049; 0,048; 0,049; 0,047; 0,046; 0,045; 0,043 В/м
Номинальный ток кратковременной стойкости (Icw)	Номинальный ток кратковременной стойкости (Icw): 20; 20/35; 20/35/50; 50/65; 65; 80; 80/100; 120 кА
Номинальный ток динамической стойкости (Ipk)	Номинальный ток динамической стойкости (Ipk): 40; 40/73,5; 40/73,5/105; 105/143; 143; 176; 176/220; 264 кА
Температура окружающей среды	Температура окружающей среды: от -5 до +40 (средняя температура за 24 ч не более 35 °C) °C
Сопротивление изоляции	Сопротивление изоляции: ≥20 МОм
Действующее значение цепи защиты	Действующее значение цепи защиты: ≤0,01 Ом
Диэлектрические характеристики	Диэлектрические характеристики: 50 Гц, 3,75 кВ/1 мин без пробоя или перекрытия
Способ установки	Способ установки: вертикально или горизонтально
Количество разъемов	Количество разъемов: расстояние ≥0,8 мм
Габаритный размер Ш	Габаритный размер Ш: 128 мм
Габаритный размер В	Габаритный размер В: 100; 100; 100; 100; 110; 115; 130; 150; 180; 210; 260; 310; 390; 470; 470; 570 мм
Равномерно распределенная нагрузка	Равномерно распределенная нагрузка: 8,32; 8,32; 8,32; 8,32; 9,63; 10,29; 12,26; 14,87; 18,8; 22,75; 29,58; 36,5; 47,98; 58,57; 87,76; 108,9 кг/м
Скин-эффект	Скин-эффект: 120 кг
Максимальное расстояние между креплениями	Максимальное расстояние между креплениями: 2 м

Тип деятельности:

Производитель / завод
Основная продукция:

Оборудование высокого и низкого напряжения, распределительные щиты, подстанции, компактные шины, трансформаторы, электротехнические компоненты, интеллектуальные системы мониторинга электропитания, системы управления энергопотреблением, интеллектуальные облачные системы пожарной безопасности и т. д.
Количество сотрудников:

99
Год основания:

2014
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

в течение недели
Номер:

001
Среднее время ответа:

15 часов

ООО Чэнду Фанье Электрик является предприятием по производству комплектного оборудования для передачи и распределения электроэнергии, объединяющим исследования и разработки, проектирование, производство и продажи, сформировавшим диверсифицированную структуру развития.

Возможность торговать

Международные торговые термины(Incoterms):

Английский
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

в течение недели
Количество сотрудников по внешней торговле:

10
Год начала экспорта:

2017
Доля экспорта:

45%
Основные рынки сбыта:

Азия, Европа, Юго-Восточная Азия, Африка
Ближайший порт:

Порт Мэйшань
Схема импорта-экспорта:

Общий режим

Производственные мощности

Адрес завода:

1-й этаж, корпус 1, д. 115, ул. Сингуансилу, Район технико-экономического развития (р-н Лунцюаньи), г. Чэнду, пров. Сычуань
Научно-исследовательский потенциал:

Осторожно и серьезно
Количество научных сотрудников:

11
Годовой объем производства:

10 миллионов

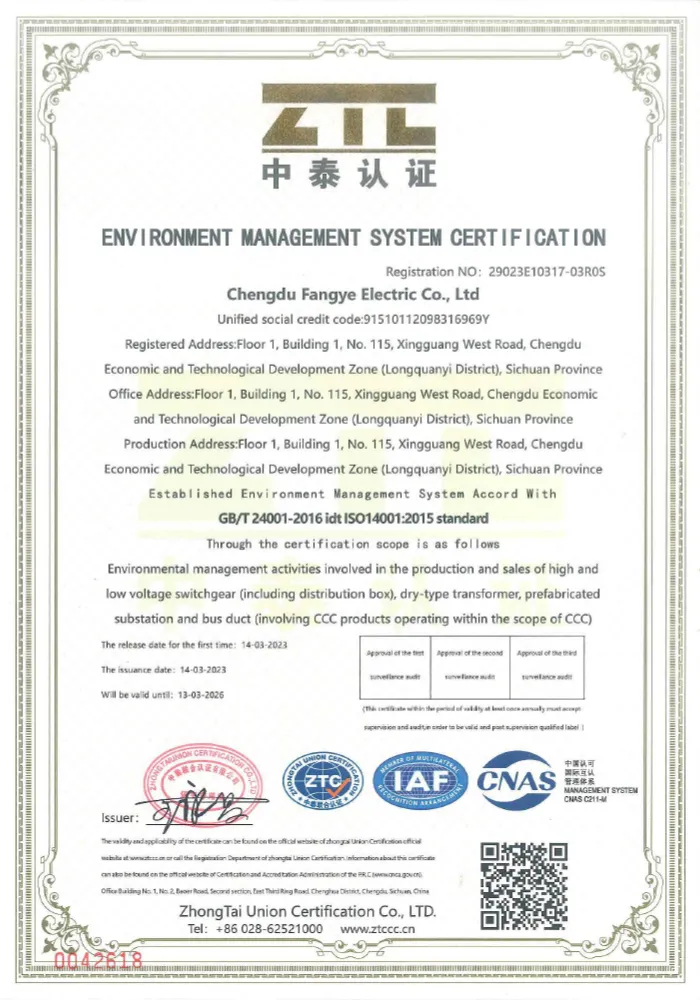

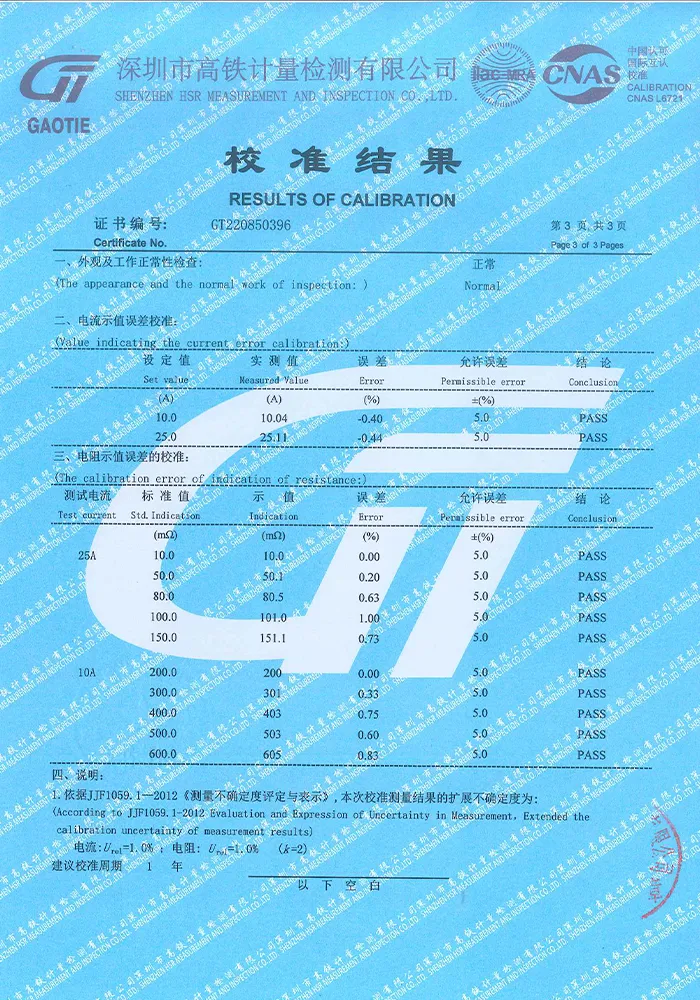

Сертификат
