Значение модели

10KV: Это означает, что кабель подходит для уровня напряжения 10 кВ и может безопасно и стабильно передавать электрическую энергию под этим напряжением.

YJ: обозначает изоляцию из сшитого полиэтилена, который обладает отличными электрическими свойствами, термостойкостью и устойчивостью к старению, и может эффективно повысить срок службы и эксплуатационную надежность кабеля, так что он может стабильно работать в течение длительного времени при более высоких температурах.

L: означает, что проводник имеет алюминиевую жилу, кабель с алюминиевой жилой имеет преимущества более низкой стоимости и легкого веса, что широко используется в некоторых случаях, когда требуется вес и стоимость кабелей.

V: означает поливинилхлоридную оболочку и подкладочный слой, поливинилхлоридная оболочка обладает хорошей коррозионной стойкостью, стойкостью к истиранию и механической прочностью, что может защитить внутреннюю структуру кабеля от воздействия внешних факторов окружающей среды, таких как влага, химикаты, ультрафиолетовые лучи и другие виды эрозии.

22: «2» спереди означает броню из стальной ленты, а «2» сзади - внешнюю оболочку из ПВХ. Броня из стальной ленты может повысить механическую прочность кабеля, улучшить его устойчивость к внешним повреждениям и коррозионную стойкость, делая кабель более подходящим для прокладки в прямом захоронении, кабельной траншее и других средах, а также может эффективно предотвратить механические повреждения и погрызы кабеля грызунами и другими мелкими животными.

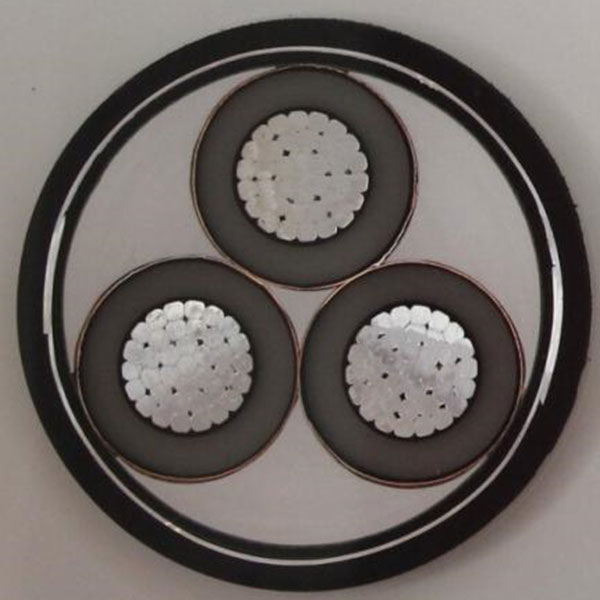

Структурные характеристики

Проводник: изготовлен из множества скрученных алюминиевых проволок. Скрученная структура придает кабелю хорошую гибкость и механическую прочность, облегчая его укладку и изгиб, а также помогает уменьшить эффект поверхностного слоя и улучшить проводимость проводника.

Изоляционный слой: изготовлен из сшитого полиэтилена, в котором благодаря процессу сшивки молекулярные цепи полиэтилена образуют трехмерную сетчатую структуру. Это значительно повышает термостойкость, устойчивость к старению и механическую прочность изоляционного слоя. Он может стабильно работать при высоком напряжении 10 кВ, эффективно предотвращая утечку тока и пробой изоляции.

Экранирующий слой: обычно включает экран проводника и экран изоляции. Экран проводника предназначен для равномерного распределения электрического поля и уменьшения повреждений изоляционного слоя от концентрации электрического поля; экран изоляции предотвращает накопление зарядов на поверхности изоляционного слоя, дополнительно улучшая изоляционные свойства кабеля и его эксплуатационную безопасность.

Заполняющий слой: расположен между изоляционным слоем и бронированным стальным слоем. Обычно для заполнения используются мягкие материалы, такие как полипропиленовая разрывная пленка. Его функция состоит в том, чтобы сделать структуру кабеля более округлой и избежать повреждений или деформации изоляционного слоя из-за наличия пустот внутри кабеля во время укладки.

Броневой слой из стальных лент: выполнен из двухслойной оцинкованной стальной ленты, плотно обернутой вокруг заполняющего слоя. Это увеличивает устойчивость к сжатию и растяжению, улучшает механическую защиту кабеля, предотвращает повреждения от внешних механических воздействий, сжатия или укусов грызунов, а также продлевает срок службы кабеля.

Внешняя оболочка: из поливинилхлоридного материала, который плотно покрывает бронированный слой из стальной ленты, защищая внутреннюю структуру кабеля и предотвращая коррозию стальной ленты под воздействием окружающей среды. Она также обладает определенными огнеупорными свойствами, улучшая пожаробезопасность кабеля.
