I.Описание продукции

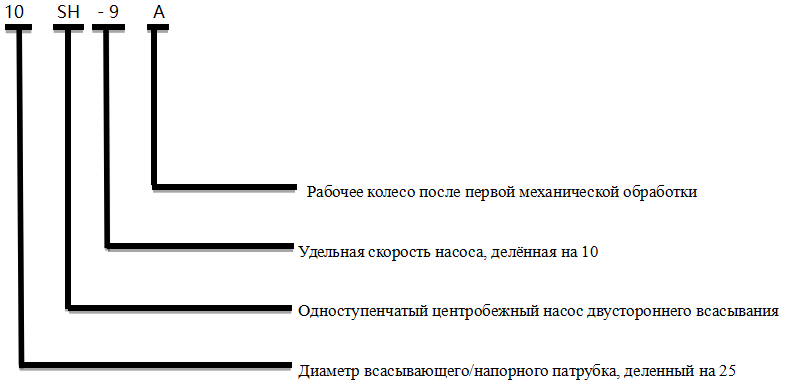

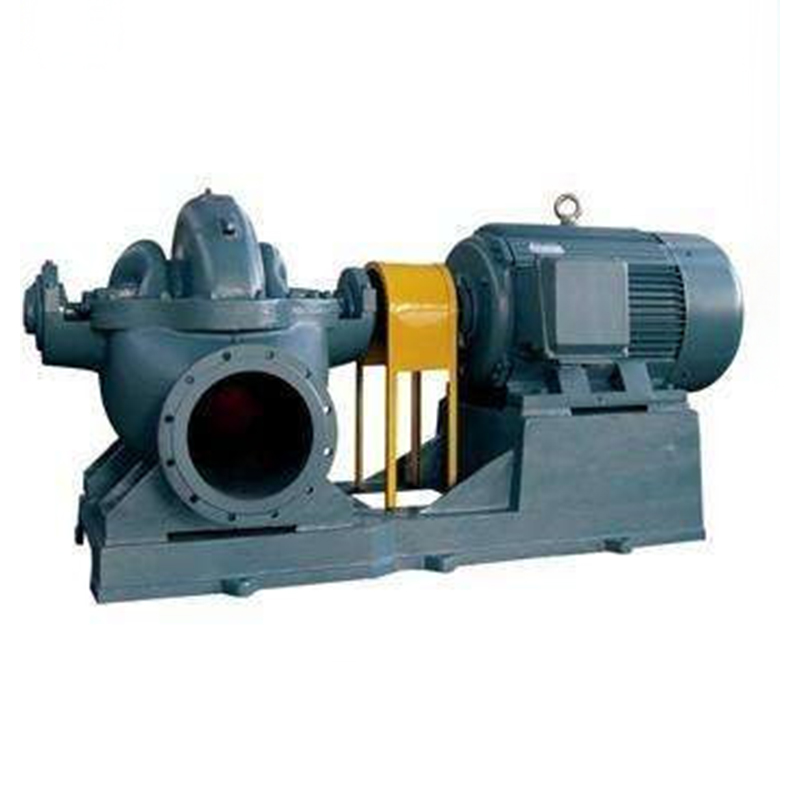

Насосы типа SH представляют собой одноступенчатые центробежные насосы двустороннего всасывания с горизонтальным осевым разъемом, предназначенные для перекачивания чистой воды и слабоагрессивных жидкостей. Максимальная температура среды составляет 80 градусов, и после того, как корпус подшипника с обоих концов пройдет через охлаждающую воду, он может транспортировать горячую воду температурой ниже 130 градусов. По специальным требованиям заказчика могут быть изменены материалы для других условий эксплуатации.

II.Особенности конструкции

Основные компоненты насоса: корпус, крышка, рабочее колесо, вал, двухстороннее уплотнительное кольцо, втулка вала и подшипниковый узел.

1.Корпус и крышка изготовлены из чугуна и образуют рабочую камеру колеса. На всасывающем и напорном фланцах имеются резьбовые отверстия для установки манометра и вакуумметра, а в нижней части - отверстие для слива.

2.Рабочее колесо двустороннего всасывания имеет симметричную конструкцию и проходит статическую балансировку перед поставкой.

3.Подшипники: в насосах данного типа (диаметром от Ф150 до Ф500) используются подшипники качения с консистентной смазкой. Подшипниковый узел со стороны муфты обозначается как "узел Б", противоположный - "узел А". Некоторые подшипниковые узлы крепятся к корпусу через прижимную крышку, которая обрабатывается совместно с корпусом и не является взаимозаменяемой.

4.Уплотнение вала: состоит из сальниковой камеры, сальникового кольца, нажимной втулки, сальника и втулки вала. Часть воды высокого давления из крышки подается в сальниковую камеру через трубку. В некоторых насосах вместо внешней трубки используются литые каналы на разъеме крышки.

5.В насосах диаметром ≥Ф350 на всасывающем патрубке установлен фильтр, а для заполнения перед пуском используется вакуумный насос. В верхней части крышки установлены две воздушные трубки с обратными клапанами, предотвращающими переток при работе.

Насосы типа SH имеют всасывающий патрубок слева (при вращении против часовой стрелки, если смотреть со стороны двигателя). По требованию возможно изменение направления вращения.

Насосы мощностью ≤100 кВт поставляются с общей рамой. Для насосов ≥100 кВт и диаметром ≥350 мм общая рама поставляется только по требованию заказчика.

III.Таблица технических параметров
