SGB10-10KV Сухой литой трансформатор

₽251280
1-19 Куски
₽83760
20+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Применение:

Электрическая Энергия , Электронное, Силовой трансформатор, РТП
Сертификация:

ISO9001: 2000, ССС

Подробнее Связаться с магазином

ООО Чжэцзян Ченьи Электрик

4-й этаж, корпус 5, Третья дорога Биннань, 28, Зона экономического развития, город Юэцин, город Вэньчжоу, провинция Чжэцзян

Описание продукта

Информация о компании

Основная информация

Название продукта

SGB10-10KV Сухой литой трансформатор

Метод охлаждения

Сухой Трансформатор

Частотные характеристики

Частота сети

Обмотка Тип

Двухобмоточный Трансформатор

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Безопасность

Новая продукция типа SG(B)10 представляет собой современный трансформатор сухого типа с безопасными характеристиками, все изоляционные материалы не поддерживают горение, самогасящие, нетоксичные, их горючие вещества меньше, чем эпоксидные литые изделия.

10%, при 800 ℃: длительное сгорание при высокой температуре без токсичного дыма образуется новый продукт типа SG(B)10 более превосходен в электроэнергетике, метро, судоходстве, химической промышленности, металлургии и других ситуациях с высокими требованиями к безопасности, влажным теплом и плохой вентиляцией.

Надежный

Специальная конструкция катушки, технология и материалы нового продукта SG(B)10 делают продукт отличным трехсторонним характеристикам (влагостойкость, плесень, дым), лучше выдерживает тепловой удар, трещины и отсутствие частичного разряда. Абсолютная зеленая система на основе NOmex, сохраняет электрические и механические свойства на протяжении всего срока службы трансформатора, продукты NOmex не легко стареть,

Устойчивость к усадке и сжатию в сочетании с чрезвычайно сильной эластичностью может гарантировать, что катушки трансформатора остаются плотными и могут выдерживать давление короткого замыкания даже после нескольких лет использования.

Значение модели

Особенности продукта

Изоляция класса H

Классы теплостойкости изоляции сухих трансформаторов: IB, F, H, C и др. Температура термостойкости составляет: 130℃, 155℃, 180℃, 220℃, в данном изделии применяются новые материалы и технологии DuPont, класс термостойкости изоляции сухого трансформатора типа SG(B)10 продукции достиг класса H, класс термостойкости изоляции ключевых частей достиг класса C.

Температура самой горячей точки (для справки)

Класс температуры	Б класс	F класс	H класс	C класс
Среднее повышение температуры (℃)	80	100	125	150
Максимальная температура окружающей среды (℃)	40	40	40	40
Температурный допуск наиболее горячей точки (℃)	10	15	20	30
Максимальная температура (℃)	130	155	180	220

Сильная способность перегрузки

Новый продукт типа SGB10 использует новую структуру, новый материал, новый процесс, хорошие условия рассеивания тепла, длительный тепловой срок службы, чрезвычайно сильную способность перегрузки, может безопасно и надежно работать в течение длительного времени при 120% перегрузке. В среде IP23 не требуется принудительное воздушное охлаждение, и он все еще может работать на полную нагрузку в течение длительного времени.

Условия использования

То же самое, что и в статье 12 GB6450-1986 «Силовой трансформатор сухого типа», когда максимальная температура окружающей среды > 40℃, высота над уровнем моря > 1000м, исправить в соответствии с соответствующими международными правилами, требуя, чтобы пользователи Высказывается при заказе.

Стандарт ссылки

◇ GB6450-1986 «Силовой трансформатор сухого типа»

◇ GB/T10228-2008 «Технические параметры и требования к силовым трансформаторам сухого типа»

◇ GB/T17211-1998 «Руководство по нагрузке силового трансформатора сухого типа»

◇ GBI094.3-2003 «Уровень изоляции силовых трансформаторов и воздушный зазор наружной изоляции»

◇ GB4208-2008 «Степень защиты корпуса (код 1P)»

◇ GB/T10088-2004 «6~220KV Уровень звука трансформатора ступенчатой

◇ JB/T56009-1998 «Классификация качества силовых трансформаторов сухого типа»

Модель продукта	комбинация напряжения			способ соединения	Потери без нагрузки (Вт)	Потеря нагрузки (Вт) 145℃	(W) 75°C	Ток холостого хода (%)	уровень звука (LPA) дБ	Сопротивление короткого замыкания (%)	Вес тела (%)
Модель продукта	Высокое напряжение (KV)	Диапазон отвода	Низкое давление (KV)	способ соединения	Потери без нагрузки (Вт)	Потеря нагрузки (Вт) 145℃	(W) 75°C	Ток холостого хода (%)	уровень звука (LPA) дБ	Сопротивление короткого замыкания (%)	Вес тела (%)
SG(B) 10-100/10	3 5.5 6 6.3 6.6 10 10.5 11	±5% ИЛИ ±2 X 2.5%	0.4	Yyno или Dyn11	400	1880	1530	0.80	40	4 6	630
SG(B) 10-160/10					540	2550	2080	0.80	42		600
SG(B) 10-200/10					620	2530	2530	0.80	42		970
SG(B) 10-250/10					720	2940	3940	0.70	44		1140
SG(B) 10-315/10					880	3750	3750	0.70	46		1310
SG(B) 10-400/10					970	4400	4400	0.60	46		1610
SG(B) 10-500/10					1160	5380	5380	0.60	47		1850
SG (B) 10-630/10					1290	6440	6440	0.60	47		2060
SG(B) 10-800/10					1520	7750	7750	0.50	48		2410
SG(B) 10-1000/10					1760	9300	9300	0.50	48		2910
SG (B) 10-1250/10					2080	10190	10190	0.50	49		3330
SG (B) 10-1600/10					2440	11340	11340	0.50	50		4070
SG(B) 10-2000/10					3320	14270	14270	0.40	50		4780
SG (B) 10-2500/10					4000	16550	16550	0.40	51		5840

Таблица внешних размеров

Модель продукта	незакрытый тип (без защитной крышки)			d1	d2	Незакрытый тип (с защитной крышкой)			d1	d2
Модель продукта	Л	Б	H	d1	d2	Л	Б	H	d1	d2
SG(B) 10-100/10	1010	700	1135	660	400	1300	1100	1300	660	400
SG(B) 10-160/10	1120	700	1230	660	440	1500	1100	1500	660	440
SG(B) 10-200/10	1180	700	1275	660	450	1500	1100	1500	660	450
SG(B) 10-250/10	1290	700	1330	660	450	1500	1100	1500	660	450
SG(B) 10-315/10	1320	700	1355	660	660	1600	1100	1500	660	660
SG(B) 10-400/10	1510	1110	1490	820	660	1780	1680	1900	820	660
SG(B) 10-500/10	1530	1160	1525	820	660	1780	1680	1900	820	660
SG (B) 10-630/10	1630	1240	1650	820	660	1800	1350	2200	820	660
SG(B) 10-800/10	1690	1240	1560	820	820	1920	1640	1900	820	820
SG(B) 10-1000/10	1690	1280	1720	820	820	1920	1640	1900	820	820
SG (B) 10-1250/10	1750	1280	1815	1070	1070	2020	1640	1900	1070	1070
SG (B) 10-1600/10	1870	1280	1940	1070	10710	2140	1680	2200	1070	1070
SG(B) 10-2000/10	2000	1280	1775	1070	1070	2270	1680	2200	1070	1070
SG (B) 10-2500/10	2100	1320	2030	1475	1475	2470	1680	2200	1475	1475

Тип деятельности:

Производитель / завод
Основная продукция:

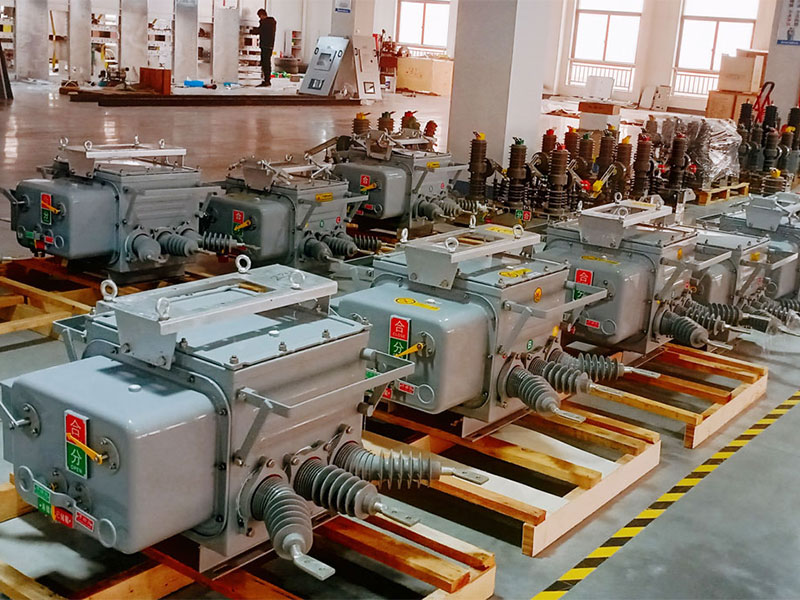

Компания в основном производит вакуумные выключатели, такие как ZW32-12, ZW8, ZW7, ZW20, FZW28, AB-3S, ZB63, ZW30 и т.д., и разъединители, такие как GN19 и GN30.
