Описание продукта

Информация о компании

Основная информация

Скорость производственной линии

100-1200 м/мин

Подходящие материалы

Твердый PE/PP, пенополиэтилен

Применение

Производство проводов и кабелей

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Назначение

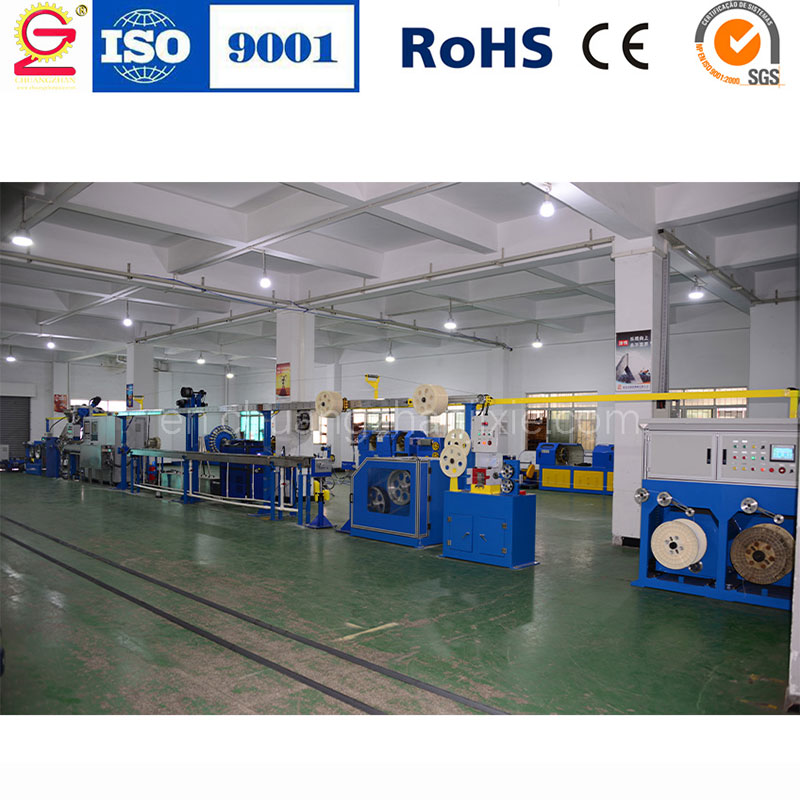

Данное оборудование предназначено для производства кабелей по технологии «оболочка–пена–оболочка» с возможностью нанесения продольных полос. Отличается высокой эффективностью, возможностью непрерывного контроля производственных параметров, хранением данных в компьютере с последующим просмотром и считыванием в любое время. Оснащено полностью автоматическим сдвоенным приемным устройством, которое обеспечивает быструю смену катушек при высокоскоростном производстве и высокий уровень автоматизации.

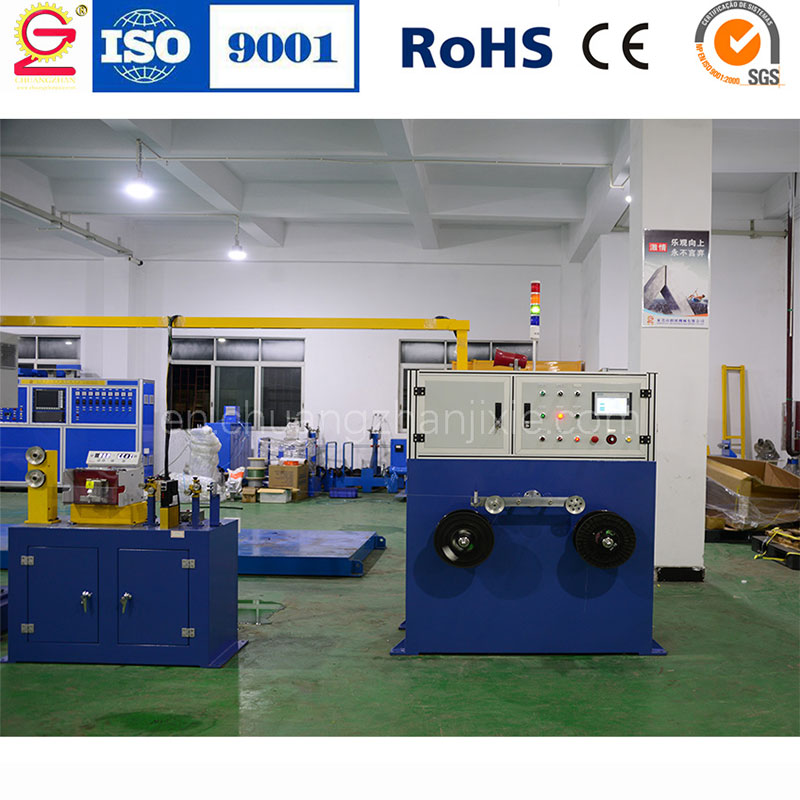

На данном автоматическом приемнике, кроме ручной установки пустых катушек в зону загрузки, все операции — подача катушки, зажим, намотка, смена катушки, освобождение катушки, вывод полной катушки из приемника и др. — выполняются автоматически под управлением компьютера.

Характеристики оборудования

Модель	Диаметр заготовки (мм)	Диаметр готового изделия (мм)	Обороты шнека (об/мин)	Линейная скорость (м/мин)
φ30	0.21-3.0	0.31-4.0
φ35	1.1	1.3		500
φ40	0.21-3.0	0.6-4.0	10-110	600
φ50	0.3-4.0	0.8-6.0	10-110	500
φ60	0.8-5.0	0.9-8.0	0-100	300
φ65	1.0-4.0	2.0-6.0	0-100	600
φ70	0.8-3.5	1.8-7.5	0-90	300-500
φ80	1.0-5.0	2.0-7.0	0-90	500
φ90	5.48-34	11.48-38	0-110	300
φ100		70мм (макс.)	0-60	100
φ120	11.8-65	15.4-71.6	0-80	110
φ150	25-130	30-150	0-70	5-60
φ175	25-150	30-160	50	40
φ200	30-160	40-175

Основные характеристики

Используемые материалы и экструзия

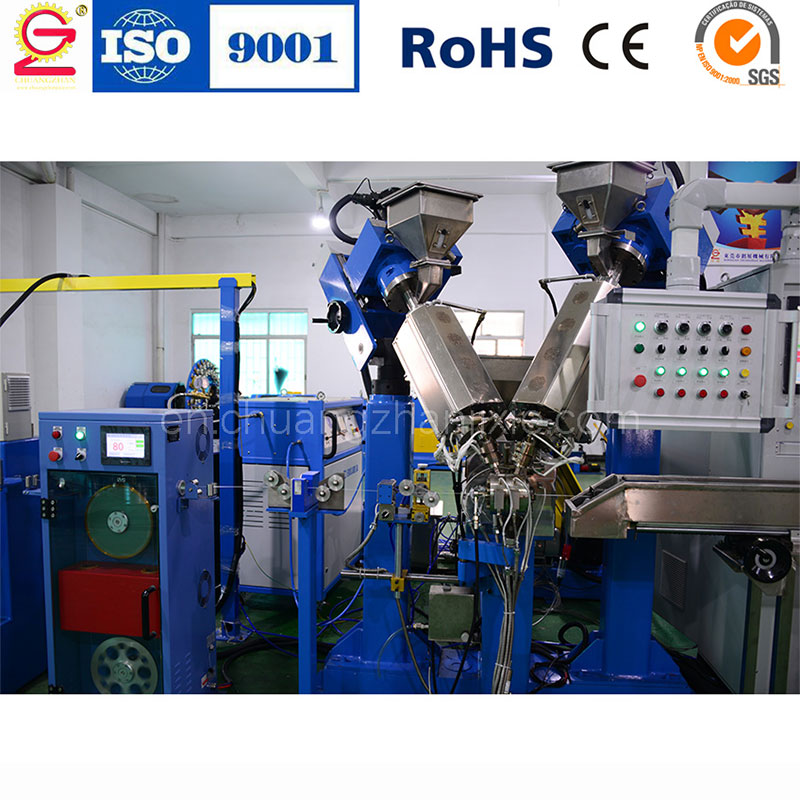

Подходящие материалы: переработка цельного PE/PP (внутренний и внешний слой оболочки), вспененного PE (вспененный слой), наложение 3-х слойной конструкции «оболочка–пена–оболочка»; удовлетворение требований изоляции из цельного полиэтилена низкой, средней и высокой плотности, а также вспененного слоя с коэффициентом вспенивания 35–70%. При максимальном вспенивании более 60%, диаметре проводника 0,97 мм после нанесения «оболочка–пена–оболочка» диаметр может составлять 2,15–2,17 мм.
Диапазон экструзии: максимальный внешний диаметр изоляции после экструзии: Ф1,0–3,0 мм, подходящий диапазон диаметров проводника: Ф0,400–1,200 мм (после волочения).
Производительность: скорость производственной линии до 100–1200 м/мин (в зависимости от конструкции и качества скрученной жилы), поддержка высокоскоростного непрерывного производства.

Система точного контроля

Стабильность электроёмкости: при использовании моножильных проводников среднее отклонение электроёмкости изолированной жилы ±1%; при производстве вспененных жил номинальная электроёмкость >200 пФ/м, отклонение ±1%; при <200 пФ/м — отклонение <±2 пФ/м.
Коаксиальность: при диаметре изоляции менее Ф1,3 мм коаксиальность 95%. Реализовано 5 методов расчёта коаксиальности (при использовании швейцарских импортных технологических инструментов).

Точность измерений

Лазерный измеритель диаметра горячего конца (Швейцария, ZUMBACH ODAC 14XY-EN-X): минимальный измеряемый диаметр — 0,06 мм, зона измерения — 16×16 мм, обеспечивает непрерывный контроль диаметра.
Измеритель электроёмкости в ванне с водой (Швейцария, ZUMBACH): точность ±0,1 пФ/м ±0,3%, обеспечивает стабильность электроёмкости.
Синхронный измеритель внешнего диаметра и эксцентриситета (Швейцария, ZUMBACH): точность измерения диаметра ±0,1 мкм, точность измерения эксцентриситета ±0,5 мкм, позволяет в реальном времени контролировать симметричность формования.
Точность счётчика длины: счётчик длины (Тайвань, Yangming) с классом точности 0,1%, поддержка двухступенчатого счёта длины. Сдвоенный автоматический приемник способен автоматически производить счет метража и остановку по достижении заданного значения.

Контроль вспенивания и давления

Оснащено системой подачи азота высокого давления (Швейцария, MAXIMATOR) с максимальным выходным давлением 700 бар. Управление давлением, расходом и временем подачи газа осуществляется через ПЛК, что позволяет точно регулировать коэффициент вспенивания.

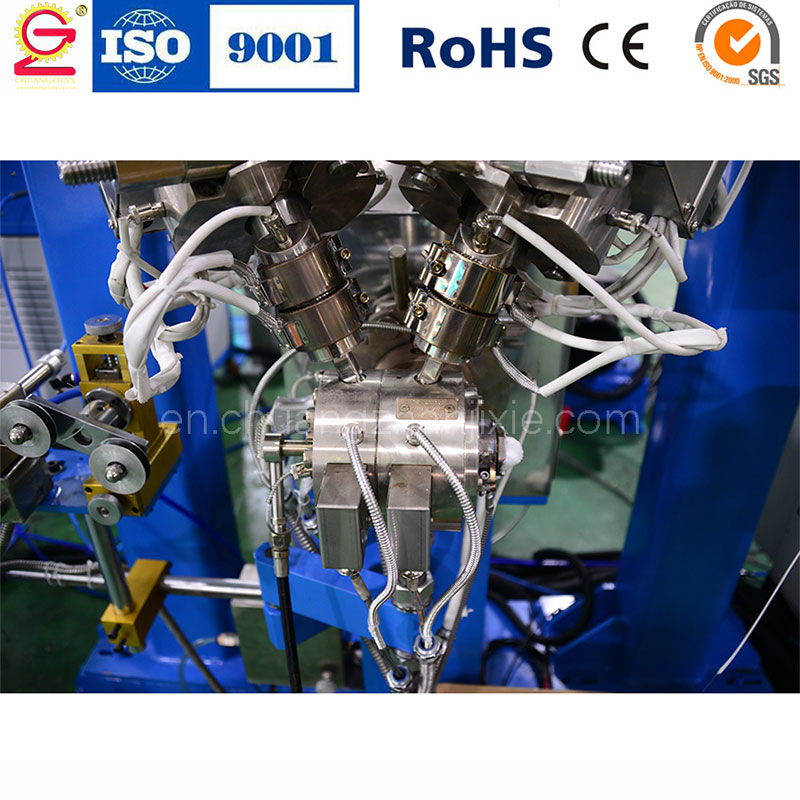

Установлены 4 комплекта датчиков давления (по одному для внутреннего слоя оболочки, экструдера, внешнего слоя оболочки и соэкструдера), а также 1 комплект датчиков температуры и давления для головки экструдера для непрерывного контроля давления и обеспечения стабильности экструзии.

Волочение и отжиг

Волочильная машина Z17-T800: входной диаметр катанки Ф2,6–3,5 мм, выходной — Ф0,400–0,900 мм; удлинение готовой проволоки не менее 28±1%; мощность главного двигателя — 55 кВт, управление через частотный преобразователь Yaskawa, скорость волочения до 1500 м/мин.
Приставка непрерывного отжига поддерживает скорость до 1200 м/мин (по скорости волочения), используется технология контактного отжига с прямым током, питание от источника Inovance; в отличие от традиционных приставок отжига, обладает высокой эффективностью и точностью синхронизации скорости.

Изображения кабельной продукции
