Серия YF-T

₽235235
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Дунгуань Ихуэй Оптоэлектроники Технология

№ 7, Западная 1-я улица, Южная дорога Синфа, Шестая промышленная зона, Ушаилью, город Чанъань, город Дунгуань

Описание продукта

Информация о компании

Основная информация

Сертификаты

ISO9001

Гарантия

12 месяцев

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

I. Использование инструмента

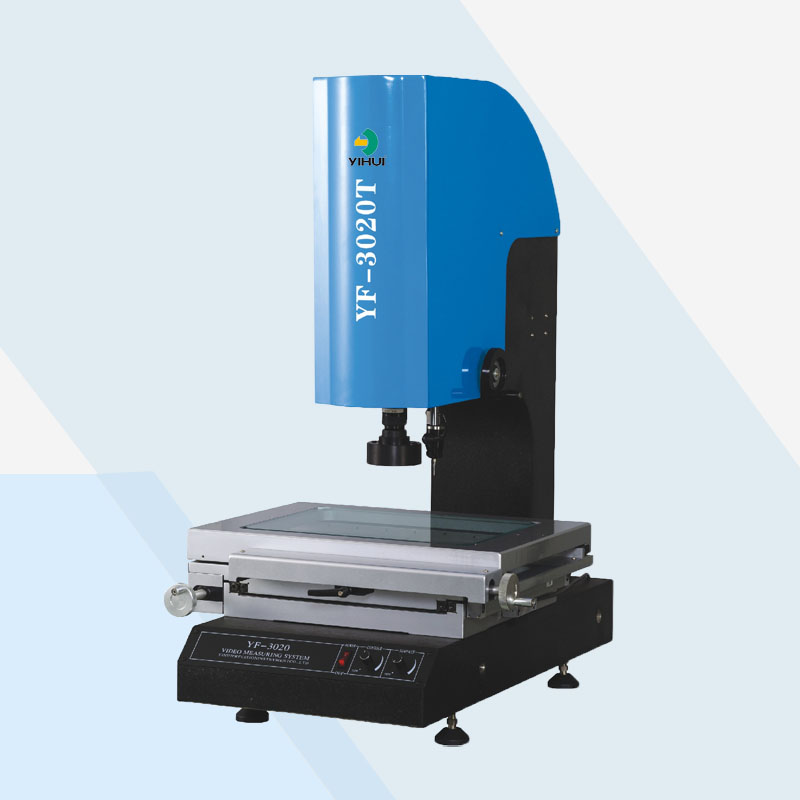

YF- Т серия — это ручной прибор для измерения 3D-изображений нашей компании.
Он используется для обнаружения, измерения и анализа 2D- и 3D-данных в различных областях применения и широко используется в различных отраслях точной отделки, таких как машиностроение, электроника, метизы и пластмассы.

1. Он может измерять точки, линии, круги, дуги, эллипсы и прямоугольники и имеет функцию многоточечного позиционирования для повышения точности.

2. С точки зрения метрологии, эта машина может проверять размер, ширину, длину, высоту, толщину, диаметр, угол, прямолинейность, плоскостность, вертикальность, округлость, соосность и т. д.

3. Комбинация измерений, структура центра и структура пересечения, структура средней точки, структура прямой линии, структура круга и структура точки обзора.

II. Особенности

1. Использование 2-мегапиксельной цветной ПЗС-камеры высокого разрешения и профессионального зум-объектива pomas™ с большим полем зрения для обеспечения четкости изображений при измерении быстродвижущихся изображений.

2. Программируемое и интегрированное управление освещением по 8 зонам для профессионального измерения поверхности.

3. Он использует консоль данных с интерфейсом USB и совместим с портативными компьютерами.
Данные измерений могут быть напрямую преобразованы в файлы AutoCAD, что представляет собой полный рабочий цикл, а также данные могут быть введены в Excel и Word для статистического анализа.

4. 00 Гранитное основание и колонны JINANQING, высокая стабильность.

5. Метод измерения «изображение + датчик», оснащенный датчиками Renishaw™ и независимо разработанным нашей компанией программным обеспечением для трехмерной метрологии, позволяет добиться быстрых и высокоточных измерений.

6. Используя профессиональный контроллер дозирования серии UWC, вы можете слышать звуковой сигнал каждый раз, когда прикасаетесь к датчику, и работа датчика становится более точной.

III. Технические характеристики.

Модель прибора			YF-2010Т	YF-3020T	YF-4030T		YF-5040T
Верстак	Размер металлического стола (мм)		404*228	500*330	606*466		706*606
	Размер стеклянного стола (мм)		260*160	350*280	450*350		550*450
	Ход движения (мм)		200*100	300*200	400*300		500*400
	грузоподъемность		около 15 кг	около 20 кг	около 30 кг		около 0,35 кг
Вес инструмента (кг)			180	260	315		500
Габаритные размеры (ДШВ, мм)			556540860	670660950	7209501020		80010401020
Измерительно-прицельная система ( стандартная конфигурация )			камера : 2 миллиона пикселей цветная камера
			Объектив : Помеас ™ Коаксиальный осветительный объектив с ручным зумом Увеличение объектива с зумом : 0,7–4,5 раза. Рабочее расстояние :92mm
			Датчик : Датчик RENISHAW™ MCP
			Увеличение видео : 28~186X Поле зрения объекта : 7~1.1mm
			Разрешение : 0,5 мкм
Программное обеспечение для измерений			YH-3D™
Подъем по оси Z (мм)		Стандартный	200
		Необязательный	250~300			25 0~350		25 0~450
ТочностьE1 *			Ex, y ≤ ( 3,0+L/200 ) мкм
ТочностьE2 *			Экси ≤ ( 4,0+L/200 ) мкм
Точность Е3 *			Эз ≤ ( 3,5+L/150 ) мкм
Освещение			И поверхностное освещение, и освещение проходящего света используют светодиоды с регулируемой яркостью.
Источник питания			110/220 В (переменный ток), 50/60 Гц, 30 Вт

* Все данные проверены по стандарту ISO 10360-7-2011.

L – измеренная длина, единица измерения: мм.

IV. Структура:

RENISHAW™ MCP — простота и эффективность

3D измерение «Изображение + зонд»! !

V. Программное обеспечение (YH-M™)

YH-3D — это профессиональное программное обеспечение для метрологии ручного типа для видеоизмерительных систем, разработанное DG-YIHUI.
Благодаря удобному пользовательскому интерфейсу и мощным функциям оно позволяет пользователям быстро и точно измерять геометрию.

1. 2D-измерение: измерение высоты, ширины, длины, обеих сторон угла, угла конуса, диаметра цилиндра, фаски, прямолинейности, округлости, цилиндричности, перпендикулярности, параллельности и т. д.

2. Измерение с помощью зонда: зонд Renishaw™ может измерять 3D-данные, такие как глубина отверстия, диаметр шара, цилиндричность и т. д.

3. Макс. и мин. предел: можно устанавливать макс. и мин. пределы, когда фактический размер изделия выходит за пределы диапазона, соответствующие данные измерений будут иметь предупреждение на красном фоне.

4. Обратное проектирование: программное обеспечение рисует графики измерений, может иметь реальный прямой ввод в AutoCAD, также может быть сохранено в формате DXF, dwg. файлы (может быть быстрым сканером, более чем в два раза быстрее, чем скорость обычного программного обеспечения).

5. Вывод изображения: результаты измерений или наблюдений могут быть сохранены в виде изображений в различных форматах, таких как BMP, Jpg.

6. Субпиксель в реальном времени для поиска точки: первые субпиксели, передовая технология обработки изображений в индустрии видеоизмерений, значительно повышают точность измерения и эффективность измерения пикселя, по сравнению с аналогичным программным обеспечением, экономят не менее 3/5 времени, повышают точность более чем в 2 раза (при том же оптическом увеличении).

7. Функции векторного рисования: изображение или шрифты можно плавно увеличивать или уменьшать.

8. Измерения карт: можно захватывать и формировать полную картину большой заготовки, можно напрямую измерять на графике.

9. Командная строка: напрямую формируйте командную строку, вводите информацию о координатах для создания точки, линии, окружности, дуги, чтобы удовлетворить особые потребности виртуального измерения.

10. Допуск положения линии: округлость, прямолинейность, параллельность, перпендикулярность, концентричность и т. д.

11. Функция измерения: радиус, диаметр, угол, линейные размеры, текстовая аннотация, координатная метка и т. д.

12 Автоматические функции измерения: автоматический поиск прямой линии, многозонный автоматический поиск прямой линии, выделение круга, круглая многозонная автоматическая дуга.

13. Функция отчета: результаты измерений можно напрямую преобразовать в EXCEL, WORD, CAD.

14. Язык: поддержка китайского, английского, корейского, японского, русского.

1．Автоматическая идентификация

Заготовка может быть быстро найдена. Особенно линия края, окружность или дуга заготовки могут быть автоматически и точно измерены быстро.

2. Функция измерения макроса

Функция макроса измеряется с помощью некоторых измерений. Программное обеспечение обеспечивает измерение 16 групповых функций макроса, пользователи могут редактировать значок кнопки макроса.

3. . Измерение массива

Программное обеспечение обеспечивает измерение массива. Оно может измерять множество деталей, размещенных в блоках, завершение всех одноразовых измерений детали

4. Карты измерений

Он может захватывать и формировать полную картину большой заготовки и напрямую измерять на графике. Заготовку можно разделить на несколько областей для фотографирования, создания большой карты, а размеры можно отметить на карте.
