Серия YE3 сверхвысокоэффективный трехфазный асинхронный двигатель с чугунным корпусом

  • ₽28498.76

    1 Pc
Получение последних цен

Параметры продукта

  • Индивидуальная настройка:

    Доступно

  • Послепродажное обслуживани:

    Да

  • Состояние:

    Новый

Подробнее Связаться с магазином
OOO Чжэцзян Пиньи Мотор
Дом 1828, улица Хайчан, Биньхай промышленный парк, район Цзяоцзян, город Тайчжоу, провинция Чжэцзян, Китай.
Описание продукта
Информация о компании
Основная информация
Типоразмер
80-355
Режим работы
S1
Мощность
0,75-315 кВт
Класс изоляции
F
Способ охлаждения
IC411
Класс энергоэффективности
IE3
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

Характеристики продукции

Серия YE3 представляет собой сверхвысокоэффективный полностью закрытый трехфазный асинхронный электродвигатель, изготовленный с применением новых материалов и новых технологий. Показатели его эффективности соответствуют второму классу по стандарту GB/T28575-2012.

Отличается эстетичным внешним видом, высокой энергоэффективностью, изоляцией класса F, степенью защиты IP55. Электродвигатель имеет низкий уровень шума, незначительную вибрацию и высокую надежность работы. Предназначен для общего применения в условиях, требующих энергосбережения, непрерывной работы и возможности частых включений. Например, для вентиляторов, насосов и другого оборудования.

Типоразмер 80-355 Класс изоляции F
Режим работы S1 Способ охлаждения IC411
Мощность 0,75-315 кВт Класс энергоэффективности IE3

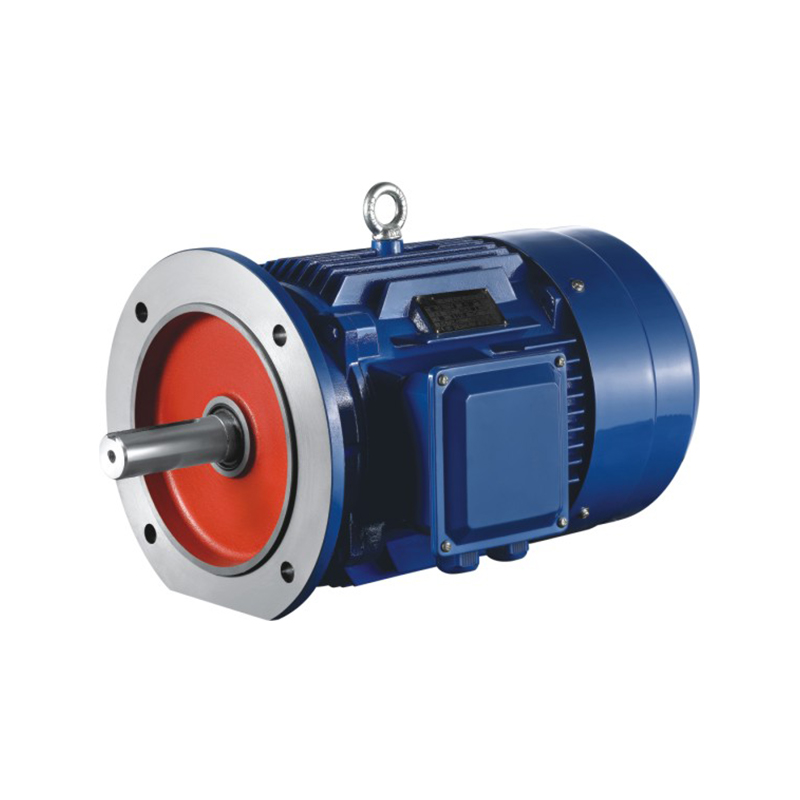

Серия YE3 сверхвысокоэффективный трехфазный асинхронный двигатель с чугунным корпусом.1

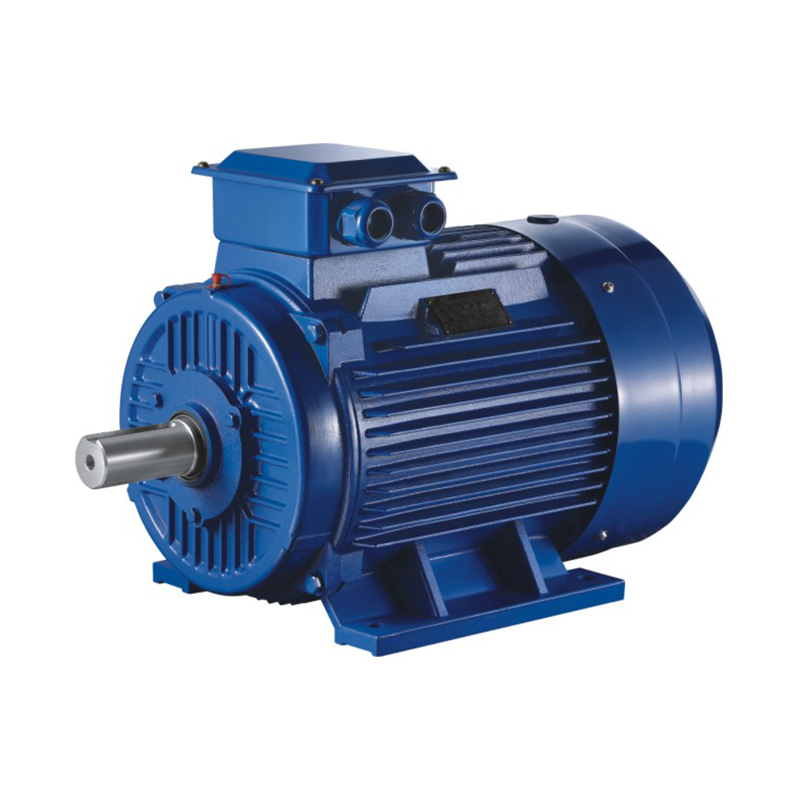

Серия YE3 сверхвысокоэффективный трехфазный асинхронный двигатель с чугунным корпусом.2

Обозначение модели продукции

ye3 .2.1

Эксплуатационные характеристики чугунного корпуса

Модели Мощность (кВт) Ток (А) Частота вращения (об/мин) КПД (%) Коэффициент мощности Отношение пускового момента к номинальному Отношение пускового тока к номинальному Отношение максимального момента к номинальному Уровень шума (А)




Синхронная частота вращения 3000 об/мин
YE3-80M1-2 0,75 1,7 2870 80,7 0,82 2,3 7,0 2,3 62
YE3-8OM2-2 1,1 2,4 2875 82,7 0,83 2,2 7,3 2,3 62
YE3-9oS-2 1,5 3,2 2880 84,2 0,84 2,2 7,6 2,3 67
YE3-90L-2 2,2 4,6 2880 85,9 0,85 2,2 7,6 2,3 67
YE3-100L-2 3 6,0 2880 87,1 0,87 2,2 7,8 2,3 74
YE3-112M-2 4 7,8 2915 88,1 0,88 2,2 8,3 2,3 77
YE3-132S1-2 5,5 10,6 2930 89,2 0,88 2,0 8,3 2,3 79
YE3-132S2-2 7,5 14,4 2930 90,1 0,88 2,0 7,9 2,3 79
YE3-160M1-2 11 20,6 2945 91,2 0,89 2,0 8,1 2,3 81
YE3-16OM2-2 15 27,9 2945 91,9 0,89 2,0 8,1 2,3 81
YE3-160L-2 18,5 34,2 2945 92,4 0,89 2,0 8,2 2,3 81
YE3-180M-2 22 40,5 2950 92,7 0,89 2,0 8,2 2,3 83
YE3-200L1-2 30 54,9 2965 93,3 0,89 2,0 7,6 2,3 84
YE3-200L2-2 37 67,4 2965 93,7 0,89 2,0 7,6 2,3 84
YE3-225M-2 45 80,8 2965 94,0 0,90 2,0 7,7 2,3 86
YE3-250M-2 55 98,5 2975 94,3 0,90 2,0 7,7 2,3 89
YE3-280S-2 75 134 2975 94,7 0,90 1,8 7,1 2,3 91
YE3-280M-2 90 160 2975 95,0 0,90 1,8 7,1 2,3 91
YE3-315S-2 110 195 2985 95,2 0,90 1,8 7,1 2,3 92
YE3-315M-2 132 234 2985 95,4 0,90 1,8 7,1 2,3 92
YE3-315L1-2 160 279 2985 95,6 0,91 1,8 7,2 2,3 92
YE3-315L2-2 200 349 2985 95,8 0,91 1,8 7,2 2,2 92
YE3-355M1-2 220 383 2985 95,8 0,91 1,6 7,2 2,2 100
YE3-355M2-2 250 436 2985 95,8 0,91 1,6 7,2 2,2 100
YE3-355L1-2 280 488 2985 95,8 0,91 1,6 7,2 2,2 100
YE3-355L2-2 315 549 2985 95,8 0,91 1,6 7,2 2,2 100
Синхронная частота вращения 1500 об/мин
YE3-80M2-4 0,75 1,8 1430 82,5 0,75 2,3 6,6 2,3 56
YE3-90s-4 1,1 2,6 1430 84,1 0,76 2,3 6,8 2,3 59
YE3-90L-4 1,5 3,5 1430 85,3 0,77 2,3 7,0 2,3 59
YE3-100L1-4 2,2 4,8 1440 86,7 0,81 2,3 7,6 2,3 64
YE3-100L2-4 3 6,3 1440 87,,7 0,82 2,3 7,6 2,3 64
YE3-112M-4 4 8,4 1455 88,6 0,82 2,2 7,8 2,3 65
YE3-132S-4 5,5 11,2 1465 89,6 0,83 2,0 7,9 2,3 71
YE3-132M-4 7,5 15,0 1465 90,4 0,84 2,0 7,5 2,3 71
YE3-16OM-4 11 21,5 1470 91,4 0,85 2,2 7,7 2,3 73
YE3-16OL-4 15 28,8 1470 92,1 0,86 2,2 7,8 2,3 73
YE3-18OM-4 18,5 35,3 1470 92,6 0,86 2,0 7,8 2,3 76
YE3-18OL-4 22 41,8 1470 93,0 0,86 2,0 7,8 2,3 76
YE3-20OL-4 30 56,6 1475 93,6 0,86 2,0 7,3 2,3 76
YE3-225s-4 37 69,6 1480 93,9 0,86 2,0 7,4 2,3 78
YE3-225M-4 45 84,4 1480 94,2 0,86 2,0 7,4 2,3 78
YE3-250M-4 55 103 1485 94,6 0,86 2,2 7,4 2,3 79
YE3-280S-4 75 136 1490 95,0 0,88 2,0 6,9 2,3 80
YE3-280M-4 90 163 1490 95,2 0,88 2,0 6,9 2,3 80
YE3-315S-4 110 197 1490 95,4 0,89 2,0 7,0 2,2 88
YE3-315M-4 132 236 1490 95,6 0,89 2,0 7,0 2,2 88
YE3-315L1-4 160 285 1490 95,8 0,89 2,0 7,1 2,2 88
YE3-315L2-4 200 352 1490 96,0 0,90 2,0 7,1 2,2 88
YE3-355M1-4 220 387 1490 96,0 0,90 2,0 7,1 2,2 95
YE3-355M2-4 250 440 1490 96,0 0,90 2,0 7,1 2,2 95
YE3-355L1-4 280 492 1490 96,0 0,88 2,0 7,1 2,2 95
YE3-355L2-4 315 554 1490 96,0 0,88 2,0 7,1 2,2 95
Синхронная частота вращения 1000 об/мин
YE3-9os-6 0,75 2,0 945 78,9 0,71 2,0 6,0 2,1 57
YE3-90L-6 1,1 2,8 950 81,0 0,73 2,0 6,0 2,1 57
YE3-100L-6 1,5 3,8 950 82,5 0,73 2,0 6,5 2,1 61
YE3-112M-6 2,2 5,4 965 84,3 0,74 2,0 6,6 2,1 65
YE3-132S-6 3 7,2 975 85,6 0,74 2,0 6,8 2,1 69
YE3-132M1-6 4 9,5 975 86,8 0,74 2,0 6,8 2,1 69
YE3-132M2-6 5,5 12,7 975 88,0 0,75 2,0 7,0 2,1 69
YE3-16OM-6 7,5 16,2 980 89,1 0,79 2,0 7,0 2,1 73
YE3-16OL-6 11 23,1 980 90,3 0,80 2,0 7,2 2,1 73
YE3-18OL-6 15 30,9 980 91,2 0,81 2,0 7,3 2,1 73
YE3-200L1-6 18,5 37,8 985 91,7 0,81 2,0 7,3 2,1 73
YE3-200L2-6 22 44,8 985 92,2 0,81 2,0 7,4 2,1 73
YE3-225M-6 30 59,1 985 92,9 0,83 2,0 6,9 2,1 74
YE3-250M-6 37 71,7 985 93,3 0,84 2,0 7,1 2,0 76
YE3-280S-6 45 85,8 990 93,7 0,85 2,0 7,3 2,0 78
YE3-280M-6 55 103 990 94,1 0,86 2,0 7,3 2,0 78
YE3-315S-6 75 143 990 94,6 0,84 2,0 6,6 2,0 83
YE3-315M-6 90 170 990 94,9 0,85 2,0 6,7 2,0 83
YE3-315L1-6 110 207 990 95,1 0,85 2,0 6,7 2,0 83
YE3-315L2-6 132 244 990 95,4 0,86 2,0 6,8 2,0 83
YE3-355M1-6 160 296 990 95,6 0,86 1,8 6,8 2,0 85
YE3-355M2-6 200 365 990 95,8 0,87 1,8 6,8 2,0 85
YE3-355L1-6 220 401 990 95,8 0,87 1,8 6,8 2,0 85
YE3-355L2-6 250 456 990 95,8 0,86 1,8 6,8 2,0 85

Распространенные монтажные конструктивные исполнения и подходящие номера рам приведены в таблице ниже

Типоразмер Основные монтажные конструкции Производные монтажные исполнения
B3 B5 B35 V1 V3 V5 V6 B6 B7 B8 V15 V36 B14 B34 V18
80~112 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
132~160 √ √ √ √ √ √ √ √ √ √ √ √ - - -
180~280 √ √ √ √ - - - - - - - - - - -
315~355 √ - √ √ - - - - - - - - - - -

«√» обозначает конструктивное исполнение, которое может быть изготовлено. При заказе электродвигателя, если не указано иное, клеммная коробка предусматривается с боковым расположением и правым выводом кабеля.

Конструктивные исполнения монтажа

B14(Рама без лап, с малым фланцем на торцевом щите)

ye3 .2.2
Типоразмер Число полюсов Монтажные размеры
D E F G M N P R S T AC AD HD L
80M 2,4,6 19 40 6 15,5 100 80 120 0   3,0 175 145 - 305
90S 24 50 8 20 115 95 140 4-M6



5-4-M8

 195 165 360
90L 390
100L 28 60 24 130 110 160 3,5 215 180 245 435
112M 240 190 265 470

Монтажные и габаритные размеры

B34(Рама с лапами, с малым фланцем на торцевом щите)

ye3.2.3
Типоразмер Число полюсов Монтажные размеры Габаритные размеры
A B C D E F G H K M N P R S T AA BB HA AB AC AD HD L
80M 2,4,6 125 100 50 19 40 6 15,5 80 10 100 80 120 0 4-M6 3 32 150 12 165 175 145 220 305
90S 140 100 56 24 50 8 20 90 115 95 140 4-M8 34 185 14 180 195 165 260 360
90L 125 34 210 14 390
100L 160 140 63 28 60 24 100 12 130 110 160 3,5 39 223 16 205 215 180 270 435
112M 190 140 70 112 45 230 16 230 240 190 300 470

Монтажные и габаритные размеры

B3(Рама с лапами, без фланца на торцевом щите)

ye3.2.4
Типоразмер Число полюсов Монтажные размеры Габаритные размеры
A B C D E F G H K AA BB HA AB AC AD HD L
80M  2,4,6 125 100 50 19 40 6 15,5 80   32 150 12 165 175 145 220 305
90S 140 100 56 24 50 8 20 90 10 34 185 14 180 195 165 260 360
90L 125 24 100 12 34 210 14 390
100L 160 140 63 28 60 39 223 16 205 215 180 270 435
112M 190 140 70 112 45 230 16 230 240 190 300 470
132S 216 140 89 38 80 10 33 132 55 186 20,5 270 275 210 345 510
132M 178 55 224 20,5 560
160M=160L 254 210



254

 108 42   12 37 160 14,5 65



65

 304



334

 23



23

 320 330 255 420 670



700
180M=180L 279 241



279

 121 48 110 14 42,5 180 70



70

 311



349

 25



25

 355 380 280 455 740



790
200L 318 305 133 55   16 49 200 18,5 74 379 29 395 420 305 505 790
225S 4   286   60 140 18 53 225 78 368 31 435 470 335 560 830
225M 2 356 311 149 55 110 16 49 393 31 825
4,6     60 140 18 53 855
250M 2 406 349 168 60 140 18 53 250 24 80 445 33 490 510 370 615 915
4,6 65 58
280S 2 457 368 190
90 485 38,5 550 580 410 680 985
4,6 75 20 67,5 280
280M 2



4,6

 419 65



75

 18



20

 58



67,5

 536 1035
315S 2 508 406 216 65 18 58 315 28 120 570 45 635 645 530 845 1240
4,6 80 170 22 71 1270
315M 2 457 65 140 18 58 610 1350
4,6 80 170 22 71 1380
315L 2 508 65 140 18 58 680 1350
4,6 80 170 22 71 1380
355M 2 610 560 254 75 140 20 67,5 130 690 52 730 710 655 1010 1500
4,6 95 170 25 86 355 1530
355L 2 630 75 140 20 67,5 750 1500
4,6 95 170 25 86 1530

Монтажные и габаритные размеры

B5(Рама без лап, с фланцем на торцевом щите)

ye3.2.5
Типоразмер Число полюсов Монтажные размеры Габаритные размеры
D E F G M N P R s T AC AD HD L
80M 2,4,6 19 40 6 15,5



165







130







200







0



 4-12 3,5 175 145 220 295
90S 24 50 8 20 195 165 250 320
90L 345
100L 28 60 24 215 180 250 0 4-14,5 4 215 180 270 385
112M 240 190 300 400
132S 38 80 10 33 265 230 300 0 275 210 345 470
132M 510
160M 42 110 12 37 300 250 350 0 4-18,5 5 330 255 420 615
160L 670
180M 48 14 42,5 380 280 455 700
180L 740
200L 55 16 49 350 300 400 0 420 305 505 770
225S 4 60 140 18 53 400 350 450 0 8-18,5 470 335 560 815
225M 2 55 110 16 49 820
4,6 60 140 18 53 500 450 550 0 845
250M 2 510 370 615 910
4.6 65





 18





 58








280S

 2
4.6 75 20 67.5 580 410 680 985
280M 2 65 18 58 1035
4,6 75 20 67.5

Монтажные и габаритные размеры

B35(Рама с лапами, с фланцем на торцевом щите)

ye3.2.6
Типоразмер Число полюсов Монтажные размеры Габаритные размеры
A B C D E F G H K M N P R S T AA BB HA AB AC AD HD L
80M 2,4,6 125 100 50 19 40 6 15,5 80 10 165 130 200 0 4-12 3,5 32 150 12 165 175 145 220 295
90S 140 56 24 50 8 20 90 34 185 14 180 195 165 250 320
90L 125 34 210 14 345
100L 160   63 28 60 24 100 12 215 180 250 0 4-14,5 4 39 223 16 205 215 180 270 385
112M 190 140 70 112 45 230 16 230 240 190 300 400
132S 216 178 89 38 80 10 33 132 265 230 300 55 186 20,5 270 275 210 345 470
132M 55 224 20,5 510
160M 254 210 108 42 110 12 37 160 14,5 300 250 350 0 4-18,5 5 65 304 23 320 330 255 420 615
160L 254 65 334 23 670
180M
180L		 279 241
279		 121 48 14 42,5 180 70
70		 311
349		 25
25		 355 380 280 455 700
740
200L 318 305 133 55   16 49 200 18,5 350 300 400 74 379 29 395 420 305 505 770
225S 4   286 149 60 140 18 53   400 350 450 0 8-18,5 78 368 31 435 470 335 560 815
225M 2 356 311 55 110 16 49 225 393 31 820
4,6   60 140 18 53 250 845
250M 2 406 349 168 80 445 33 490 510 370 615 910
4,6 65 58 24 500 450 550
280S 0 457 368 190 90 485 38,5 550 580 410 680 985
4,6 75 20 67.5 280
280M 2 419 65 18 58 536 1035
4,6 75 20 67,5
315S 2 508 406 216 65 18 58 315 28 600 550 660 8-24 6 120 570 45 635 645 530 800 1178
4,6 80 170 22 71 1208
315M 2 457 65 140 18 58 610 1290
4,6 80 170 22 71 1320
315L 2 508 65 140 18 58 680 1290
4,6 80 170 22 71 1320
355M 2 610 560 254 75 140 20 67,5 355 740 680 800 130 690 52 730 710 655 910 1500
4,6 95 170 25 86 1530
355L 2 630 75 140 20 67,5 750 1500
4,6 95 170 25 86 1530

Монтажные и габаритные размеры

V1(Электродвигатель с вертикальным монтажом, без лап на станине, с фланцем на подшипниковом щите и нижним расположением вала)

ye3.2.7
Типоразмер Число полюсов Монтажные размеры Габаритные размеры
D E F G M N P R S T AC AD HD L
180M 2,4,6 48 110 14 42,5 300 250 350 0 4-18,5 5 380 280 455 700
180L 740
200L 55 16 49 350 300 400 420 305 505 770
225S 4 60 140 18 53 400 350 450 0 8-18,5 470 335 560 815
225M 2 55 110 16 49 820
4,6 60 140 18 53 845
250M 2 500 450 550 510 370 615 910
4,6 65 58
280S 2 580 410 680 985
4,6 75 20 67,5
280M 2 65 18 58
4,6 75 20 67,5 80-14 6 645 530 800 1035
315S 2 65 18 58 600 550 660 1178
4,6 80 170 22 71 1208
315M 2 65 140 18 58 1290
4,6 80 170 22 71 1320
315L 2 65 140 18 58 1290
4,6 80 170 22 71 1320
355M 2 75 140 20 67,5 740 680 800 710 655 910 1500
4,6 95 170 25 86 1530
355L 2 75 140 20 67,5 1500
4,6 95 170 25 86 1530



  • Тип деятельности:
    Производитель / завод
  • Основная продукция:
    новые трехфазные асинхронные двигатели серии YE3 сверхвысокой эффективности энергосбережения; трехфазные асинхронные двигатели серии YE3 сверхвысокой эффективности энергосбережения в алюминиевом корпусе и т.д.
  • Количество сотрудников:
    100
  • Год основания:
    2010
  • Сертификация систем менеджмента:
    ISO9001
  • Средний срок поставки:
    Oдин месяц
  • Номер:
    1111
  • Среднее время ответа:
    24 часа

ООО Чжэцзян Пиньи Мотор — это среднее предприятие с зарегистрированным капиталом в 10 миллионов юаней, которое интегрирует разработку, исследования, производство, продажи и послепродажное обслуживание. Компания обладает современными производственными площадками, новым производственным и испытательным оборудованием, а также многолетним опытом, накопленным в области совершенных технологий изготовления и сборки.

Возможность торговать
  • Международные торговые термины(Incoterms):
    1111
  • Условия оплаты:
    LC, T/T, D/P
  • Средний срок поставки:
    Oдин месяц
  • Количество сотрудников по внешней торговле:
    20
  • Год начала экспорта:
    2010
  • Доля экспорта:
    20%
  • Основные рынки сбыта:
    США, Европа, Россия
  • Ближайший порт:
    Порт Хаймэнь, порт Чжапу
  • Схема импорта-экспорта:
    Oбщая торговля
Производственные мощности
  • Адрес завода:
    Дом 1828, улица Хайчан, Биньхай промышленный парк, район Цзяоцзян, город Тайчжоу, провинция Чжэцзян, Китай.
  • Научно-исследовательский потенциал:
    Mощный
  • Количество научных сотрудников:
    10
  • Годовой объем производства:
    60000Pc
OOO Чжэцзян Пиньи Мотор
Сертификаты

Отправить сообщение этому магазину

*имя:
*почта:
*Ваш телефон:
*содержание:
Введите от 20 до 4000 символов.
OOO Чжэцзян Пиньи Мотор
Дом 1828, улица Хайчан, Биньхай промышленный парк, район Цзяоцзян, город Тайчжоу, провинция Чжэцзян, Китай.
Главная Связаться с магазином
Соответствующие товары
