Серия VMG

₽3081617
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Дунгуань Ихуэй Оптоэлектроники Технология

№ 7, Западная 1-я улица, Южная дорога Синфа, Шестая промышленная зона, Ушаилью, город Чанъань, город Дунгуань

Описание продукта

Информация о компании

Основная информация

Сертификаты

ISO9001

Гарантия

12 месяцев

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

I. Использование

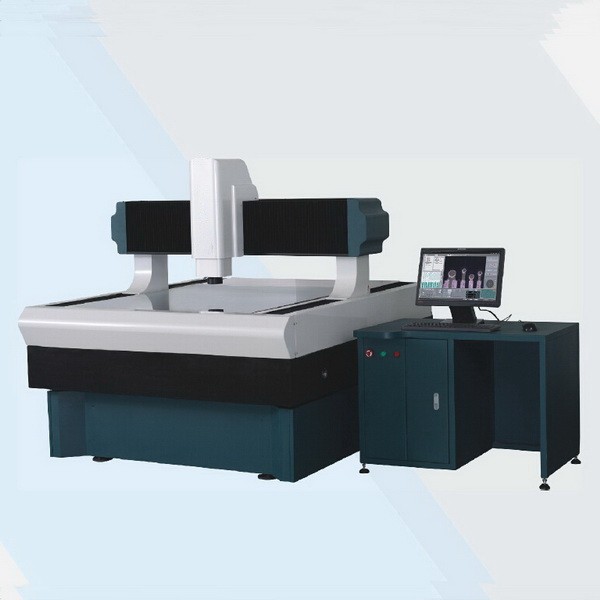

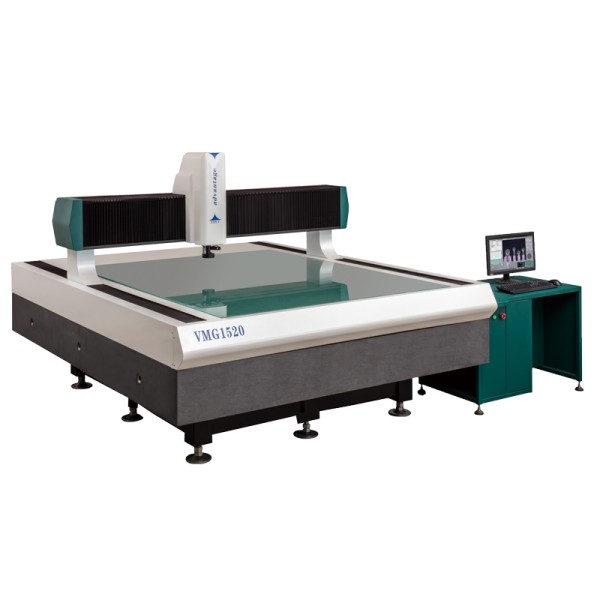

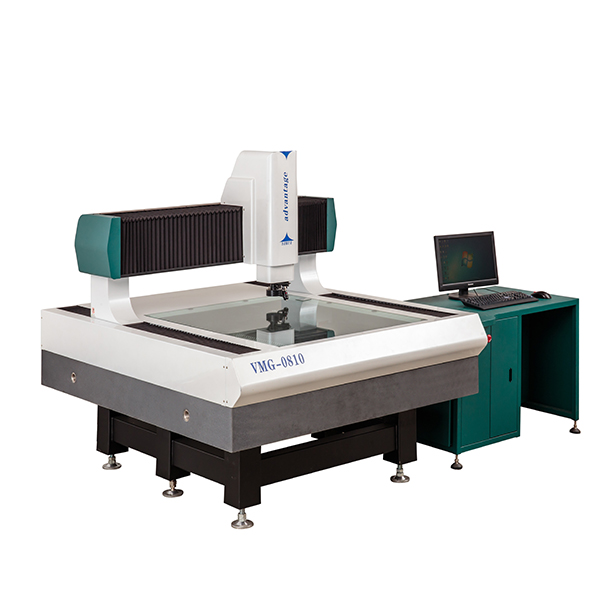

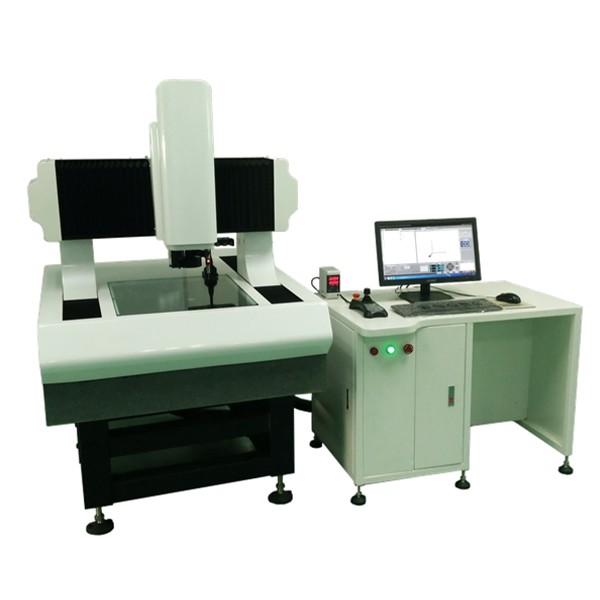

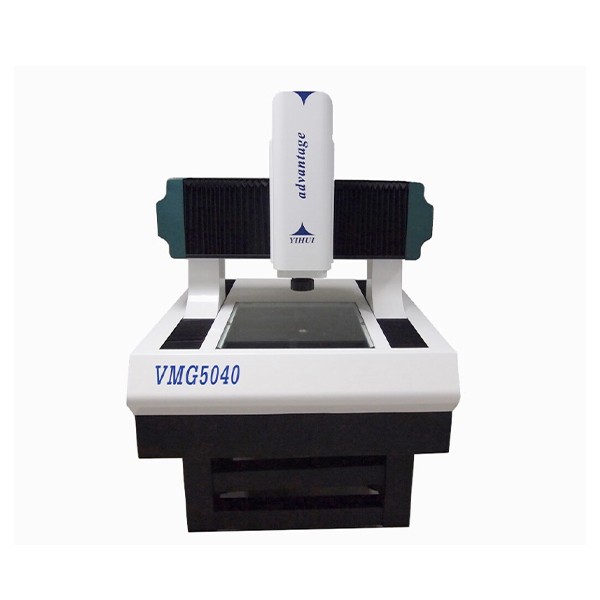

Серия VMG — это новейшая видеоизмерительная система с ЧПУ портального типа с большим ходом, разработанная DG-YIHUI.

В ней используется оригинальная импортированная из Японии технология винтового привода и сервоуправления в сочетании с нашим собственным программным обеспечением для автоматизированных измерений, она широко используется в деталях ЖК-дисплеев, печатных платах, деталях устройств связи, листовом металле, космической промышленности и других отраслях для точного автоматического измерения.

Разработана для быстрых точных измерений и пакетных испытаний в машиностроении, электронике, пресс-формах и т. д.

1. Для измерения точки, линии, окружности, дуги и овала, прямоугольника и повышения точности с помощью функции многоточечного позиционирования с четким наблюдением.

2. Координатное измерение, перевод и выравнивание координат.

3. Внесение данных измерений непосредственно в чертеж AutoCAD и универсальный файл 3D-модели для профессионального программного обеспечения для проектирования, такого как Solidwork, UG и Pro-E.

4. Запись пользовательской программы, редактирование и выполнение команды.

5. С точки зрения метрологии, машина может проверять ширину, длину, высоту, толщину, прямолинейность, плоскостность, перпендикулярность, степень окружности, соосность и т. д.

6. Машина может проверять продукцию следующим образом:
1) Машины: листы, формы и штампы, шестерни, вращающиеся детали, такие как подшипники, валы.
2) Электроника: листы телефонов и планшетов, печатные платы, детали часов и т. д.
3) Пластик: пластина камеры мобильного телефона, крышка, передняя панель, пластина скольжения и т. д.

II. Характеристики

1. Он оснащен цветной камерой 2 МП и профессиональным автоматическим зум-объективом Pomeas™, большим полем зрения, гарантирует четкое изображение при измерении быстро движущегося изображения.

2. Гранитное основание JINANQING класса 00, портальная структура с немецкой и японской технологией автоматического управления, может достигать высокоточного движения, высокой стабильности для измерения больших объемов заготовки.

3. Программируемое управление интегрированными 40 группами, 8 региональными независимыми источниками света, обеспечивает профессиональное измерение поверхности. Быстрое пакетное измерение помогает сократить затраты на рабочую силу.

4. В сочетании с программным обеспечением для оптической метрологии 2D+3D RationalVue™ из США, прекрасные возможности измерения.

5. Доступны опциональные контактный датчик Renishaw™ и лазерный датчик Keyence™, высокоточные композитные контактные или бесконтактные 3D-измерения.

III. Технические параметры

Модель прибора	VMG0203	ВМГ0 4 0 5	ВМГ0608	ВМГ0810	ВМГ1012	ВМГ1215	ВМГ1518
Модель прибора	ВМГ0203ПРО	ВМГ0405ПРО	ВМГ0608ПРО	ВМГ0810ПРО	ВМГ1012ПРО	ВМГ1215ПРО	ВМГ1518ПРО
Размер стеклянного стола (мм)	300* 4 00	5 00* 6 00	700*900	900*1000	1100*1300	1300*1600	1600*1900
Ход движения X, Y (мм)	2 00* 3 00	4 00* 5 00	600*800	800*1000	1000*1200	1200*1500	1500*1800
Ход движения Z (мм)	200	200~400
Грузоподъемность	О 3 5 кг
Габаритные размеры ( мм )	82 01 0 201600	10 201 2 201600	122015201600	142017201600	162019201600	182022201600	212025201600
Вес (кг)	1000	1250	1380	2000 г.	2500	3000	4000
Разрешение	0,5 мкм
камера	2-мегапиксельная цветная ПЗС-камера
зум-объектив	Профессиональный автоматический зум-объектив. Увеличение объектива с зумом : 0,7-4,5X
Увеличение видео	28-186Х
перспектива объекта	12,7 мм
ТочностьE1 *	Экс, да ≤ (2,8+L/200) мкм [ ≤( 2,5 +L/200) мкм ]			Экс, да ≤ ( 3,5 +L/ 20 0) мкм [ ≤( 3,0 +L/200) мкм ]		Бывший,у ≤ ( 4,5 +L/ 20 0) мкм [ ≤( 4,0 +L/200) мкм ]
ТочностьE2 *	Экси ≤ (3,3+L/200) мкм [ ≤( 3,0 +L/200) мкм ]			Экси ≤ ( 4,5 +L/ 20 0) мкм [ ≤( 4,0 +L/200) мкм ]		Экси ≤ ( 5,8 +L/ 20 0) мкм [ ≤( 5,3 +L/200) мкм ]
Точность Е3 *	Эз ≤ (2,5+L/100) мкм [ ≤( 2,3 +L/200) мкм ]
освещение	И поверхностное освещение, и источники проходящего света используют светодиоды с регулируемой яркостью.
источник питания	110/220 В (переменный ток), 50/60 Гц, 1000 Вт

* Все данные проверены в соответствии со стандартом ISO 10360-7-2011.

L – измеренная длина, единица измерения: мм.

IV. Структура серии VMG.

1.Стекло рабочего места ② Светодиодное поверхностное освещение ③ Объектив с оптическим зумом и цветная ПЗС-камера ④ Группа осей Z и скользящая рамка оси X

⑤Группа привода балки и оси X ⑥Сдвижная рама оси Y ⑦Основа и группа привода оси Y ⑧Стальной кронштейн

V. Программное обеспечение для измерений Rationalvue™

RationalVue — наше новое программное обеспечение. Унаследованная бесшовная полная связь САПР, 100% графический дисплей, быстрая операция перетаскивания, цифро-аналоговые и графические отчеты в реальном времени, разнообразные современные алгоритмы, а с помощью простых, мощных функций оно обеспечивает прогрессивность и надежность алгоритма.
RationalVue — это настоящее программное обеспечение для 3D-состава, которое выведет видеоизмерительные машины в эру 3D, значительно расширит области применения видеоизмерительных машин, оно действительно широко используется: металл, пресс-формы, механическая обработка, точное производство, автозапчасти, штампованные детали, аэрокосмические компоненты, пластмассы и резиновые изделия, промышленность мобильных телефонов, печатные платы, электронные компоненты, полупроводниковые компоненты, листовое стекло (сенсорный экран и ЖК-плата), медицинское оборудование, столовые приборы и т. д.

● Поддержка операционной системы Windows 10/11
 1. Поддержка операционных систем Windows 10, ее интерфейс полностью соответствует современному стилю W10.
 2. Модульная конструкция, операция перетаскивания. Полностью избегайте всплывающих окон сложных окон традиционного программного обеспечения, множества этапов работы, избыточности накопления интерфейса и т. д. Подавляющее большинство функций можно выполнить всего лишь 1-2 раза перетаскиванием мыши.
 отключите режим переключения между различным программным обеспечением, когда изображение и зонд должны быть оснащены. И пользователям больше не нужно переключать программное обеспечение или интерфейс, можно легко и точно координировать систему, просто работая в одном программном интерфейсе.
 Программное обеспечение RationalVue = программное обеспечение для сравнения двухмерного обнаружения + программное обеспечение для сравнения трехмерного обнаружения + программное обеспечение обратного CAD + программное обеспечение анализа форм + программное обеспечение сканирования контуров + программное обеспечение статистического анализа SPC + программное обеспечение для офлайн-программирования + программное обеспечение для оценки геометрических допусков

●Эффективная работа и повышение эффективности
● Операция перетаскивания: «щелчок мышью» + «перетаскивание мышью» = мощная реализация.
●Быстрое сравнение на основе CAD.
1. Программное обеспечение может импортировать трехмерные чертежи Iges или файлы формата CAD DXF
2. CAD напрямую используется для руководства измерением и выполнения практической и теоретической функции сравнения, увеличивая эффективность измерения в 2-3 раза.
3. Он может выполнять позиционные градусы, профиль кривой, криволинейные контуры, измерение геометрических допусков ISO.

● Автоматическое программирование

1. Изображения, зонд, система координат, автофокус, увеличение, регулировка яркости света, идентификация элементов теории CAD, автоматическое измерение контрастности, конструкторы элементов, расчет допусков и вывод, может быть добавлен в одну программу и запущен автоматически.
2. Простая и быстрая модификация процедур.
3. Без перемещения машина может автоматически завершить тестирование элементов на том же экране.

● Поддержка автономного программирования и виртуальных измерений
1. Автономное программирование: вы можете импортировать чертежи деталей Iges и DXF, программировать измерения на основе CAD, выводить данные программирования и просматривать в условиях автономной программы.
2. Виртуальное измерение: объединить все изображение заготовки в полную графику, в случае измерения заготовки вне машины, презентация для обучения клиента и пользователя-новичка.

● Поддержка автономного программирования и виртуальных измерений
1. Автономное программирование: вы можете импортировать чертежи деталей Iges и DXF, программировать измерения на основе CAD, выводить данные программирования и просматривать в автономной программе.
2. Виртуальное измерение: объединять все изображение заготовки в полную графику, в случае измерения заготовки вне машины, презентация для обучения клиента и пользователя-новичка.

Передовой мировой алгоритм для повышения производительности и точности.
Полный алгоритм компенсации машины

Ø Поддержка 21 вида компенсации ошибок: линейная, прямолинейность, вертикальность углового маятника…

Ø Поддержка компенсации вращения оси Z, перпендикулярной компенсации оси Z (с параллельными узкими местами) и компенсации зонда оси Z (по зонду), линзы, XY, коррекция соотношения.

Ø Поддержка шифрования компенсации OEM

Черная рамка, отверстие 1 мм

Белая кайма, отверстие 0,75 мм

Ø Программное обеспечение, встроенное в стеклянную шкалу, автоматические процедуры платы компенсации плоской матрицы, могут помочь быстро получить данные компенсации, значительно повысить эффективность компенсации машины, сократить человеческие ошибки и временные затраты.

0,8 мм матрица

пористая бита в форме

Повторяемость

Субпиксельный алгоритм

Применение усовершенствованного субпиксельного алгоритма значительно снизило влияние оптического измерительного программного обеспечения на точность измерений.

Фокусировка для измерения высоты, плоскостности

Auto Focus	Flatness Caculation	Ø Имеет функцию алгоритма фокусировки, быстро и точно завершает фокусировку заготовки в течение 2-3 секунд. Быстрая фокусировка и точность повторной фокусировки могут достигать 0,003 мм. Ø Используется для измерения высоты, допусков плоскостности и т. д. заготовки.
● Головоломка из деталей и навигация
Ø Сканирование заготовки в реальном времени (покажите, как показано на рисунке ниже, процесс головоломки в реальном времени)
Ø Вся графика заготовки может быть отсканирована напрямую для GPS-навигации, чтобы быстро найти место для измерения, процесс измерения больше не будет теряться, при этом значительно повысится эффективность измерения.

Измерение соединения зонда и изображения

В дополнение к обычным обнаруженным элементам, он поддерживает: измерительную кривую, сканирование кривой, набор точек вывода TXT, овал, щель (круглая канавка и квадратная щель), быстрое создание полюса кривых, фокуса, фокальной плоскости…

1. Реальный трехмерный вид САПР.

2. Автоматическая идентификация элементов САПР (нет необходимости вручную вводить теорию)

3. Система координат изображения и зонда объединены и автоматически унифицированы для измерения элементов

4. Процедуры изображения и зонда могут быть перемешаны в одной программе.

● Полное геометрическое измерение

1.【2D-элементы】точка, линия, окружность, дуга, кривая, шпоночные пазы, овал

2.【3D-элемент】плоскость, сфера, конус, цилиндр, кольцо, поверхность

Наиболее полный расчет геометрических допусков ISO(включая: двухмерные, трехмерные допуски формы и позиционные допуски).

1. Расстояние, угол, диаметр, радиус, угол конуса.

2. Прямолинейность, плоскостность, округлость, цилиндричность,

перпендикулярность, наклон, параллельность, симметрия, концентричность,

концентричность, положение-степень (2D и 3D), точка профиля,

кривые профиля, поверхностные профили, степени круглого биения,

С помощью профессиональных инструментов для измерения трафаретов можно легко выполнить измерение прямой линии трафарета, что может применяться в солнечной энергетике, телевизионной промышленности и других отраслях.

Полная графическая структурная функция

Может выполнять массив, вырезать, симметрию, проекцию, подгонку, пересечение, касательную, экстремум, структуру

Мощное измерение слабых краев и сканирование контура кривизны

1. Использование усовершенствованных алгоритмов слабых кромок, никаких специальных настроек для завершения измерения линий слабых кромок.

2. Программное обеспечение может автоматически находить кромку и сканировать всю замкнутую кривую, выполнять сравнение контуров с импортированной теоретической кривой CAD и выводить графические отчеты FormError.

Возможность вывода отчетов в форматах PDF, Excel, TXT, Html, Picsи т. д.

Размер и отметка допуска: расстояние, угол, радиус, диаметр, округлость, прямолинейность, местоположение и отметка опорных элементов и т. д. График погрешности формы: установка верхнего и нижнего диапазона допуска, цветовой дисплей графической тенденции, отображение максимума и минимума, ошибка отображения интервала и т. д.

1. Встроенный модуль статистического анализа SPC

2. Предоставление полного спектра контрольных карт, таких как: XBar-S (диаграмма среднего и стандартного отклонения), XBar-R (диаграмма среднего и диапазона), XBar-Rm (диаграмма отдельного значения и скользящего диапазона), Histogram (гистограмма), Capability (нормальное распределение) ...

3. Расчет соответствующих параметров в реальном времени: Ca, Cp, Cpk, Pp, PpK, Std, Max, Min, Range, Lout%, Uout%.

Обратное проектирование

Он может выводить форматы DXF и 3D Iges для данных протестированных продуктов, удовлетворяя потребности пользователей в обратном проектировании.
