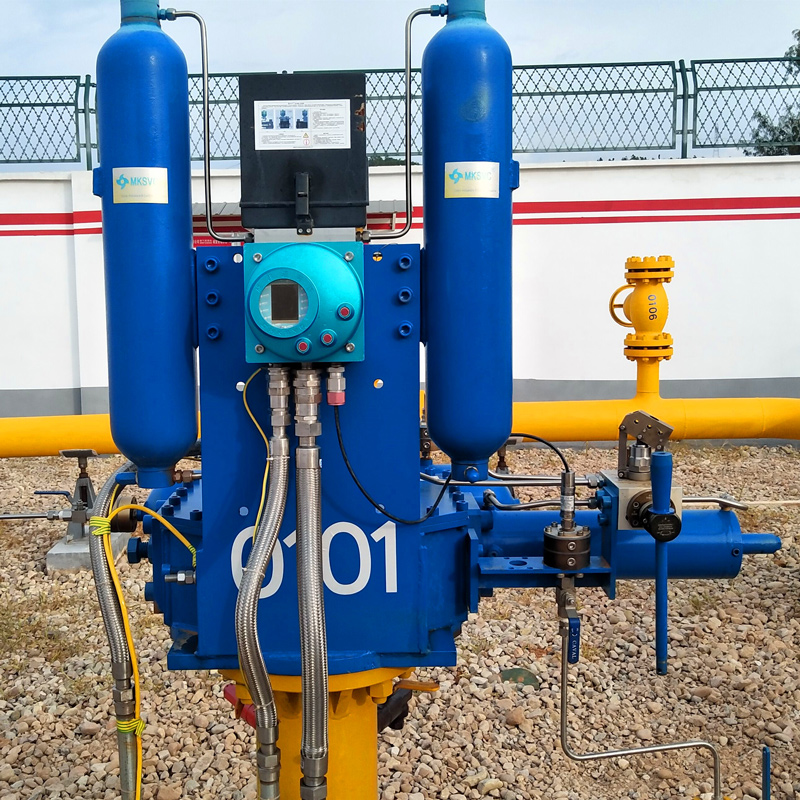

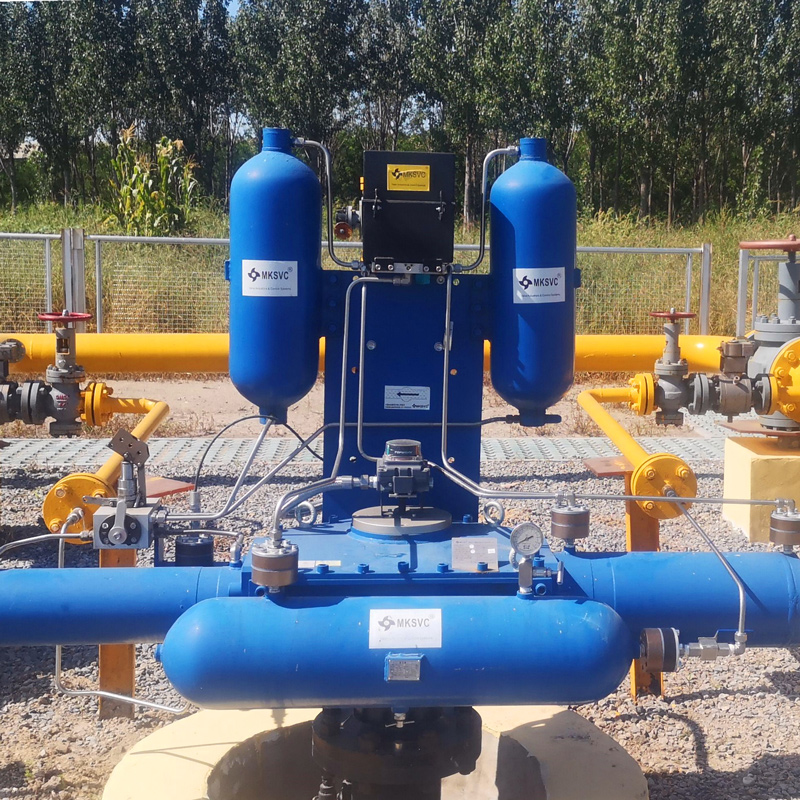

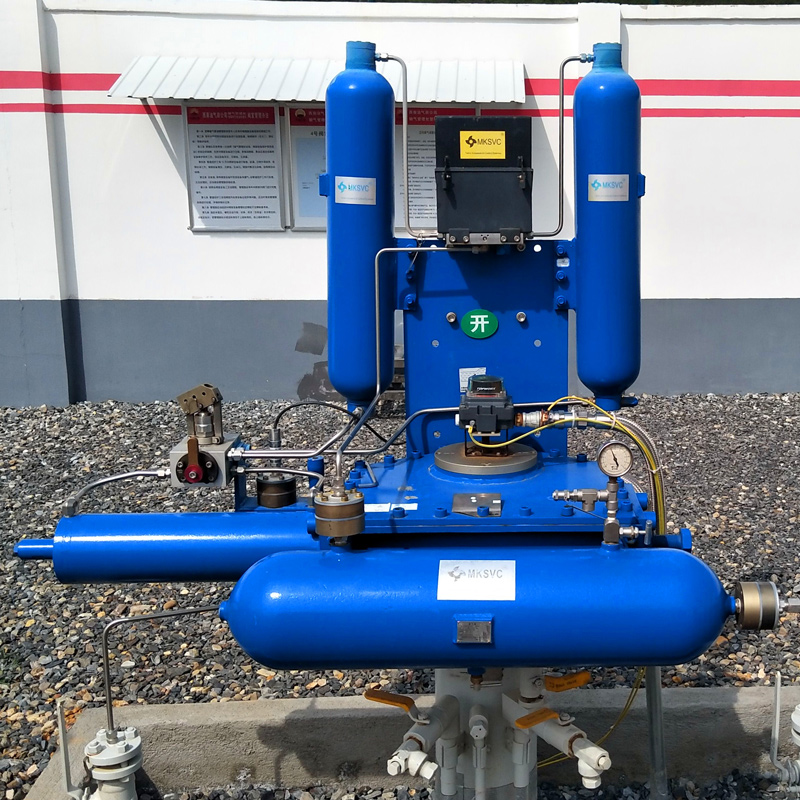

Серия DGOA Привод газожидкостного соединения

₽8100
1 Штуки
₽81000
1 Штуки

Получение последних цен

Параметры продукта

Настраиваемый:

Доступный
Температура окружающей среды:

от -30 до 100 °C
Материал:

Углеродистая сталь

Узнать больше Связаться с магазином

ООО Чэнду Майкесен Контроль Жидкости Оборудование

№ 1093, Средняя четвертая секция, проспект Уэстпорт, Зона экономического развития Юго-Западного аэропорта, район Шуанлю, Чэнду, Китай (Сычуань), Пилотная зона свободной торговли

Описание продукта

Информация о компании

Основная информация

Рабочее давление

0,5МПа-16МПа

Рабочая среда

сжатый воздух, очищенный природный газ, азот высокого давления и т.д.

Диапазон крутящего момента

50Nm-500,000Nm.

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Шаровой кран с газожидкостной связью: широко используется в нефтепроводах, магистральных газопроводах, газопроводах и других трубопроводах в качестве устройства аварийного отключения при разрушении трубы или устройства аварийного спасения при разрыве трубопровода (с системой аварийного отключения при разрыве трубопровода), может автоматически контролировать давление в трубопроводе и реализовать автоматическое перекрытие клапана. Это очень важно для трубопроводов большой протяженности, трубопроводов для передачи химических опасных материалов. При строительстве, землетрясении, пожаре и других аномальных причинах разрыва трубопровода, утечки, взрыва и других чрезвычайных ситуаций дальний трубопровод автоматически перекрывается, чтобы уменьшить и снизить риск аварий, избежать дальнейшего расширения ситуации бедствия.

Пневмогидравлический привод: Это самонесущий привод, который может приводить в действие клапан под действием давления среды в трубопроводе, чтобы открыть или закрыть клапан. Принцип работы газожидкостного привода прост, безопасное и надежное управление, сильная экологическая адаптация, может соответствовать суровым погодным условиям на открытом воздухе.

Продукт напрямую использует природный газ в качестве источника питания. Пневмогидравлическая система разработана в соответствии с высоким давлением, через фильтрацию, обработку источника газа без декомпрессии, непосредственно в резервуар для хранения и высокого давления пневматический клапан управления группы. Под действием управляющего сигнала контролируемый газ высокого давления поступает в соответствующий контур газ/жидкость, а жидкая среда использует принцип изобарической передачи давления для реализации синхронной передачи газ-жидкость для воздействия на гидравлические цилиндры приводного устройства клапана, чтобы управлять клапаном.

«Давление - это сила» - это принцип работы привода газожидкостной связи в краткой, наиболее совершенной интерпретации. Давление природного газа в трубопроводе - это газожидкостный привод, используемый для завершения управления, переключения мощности.

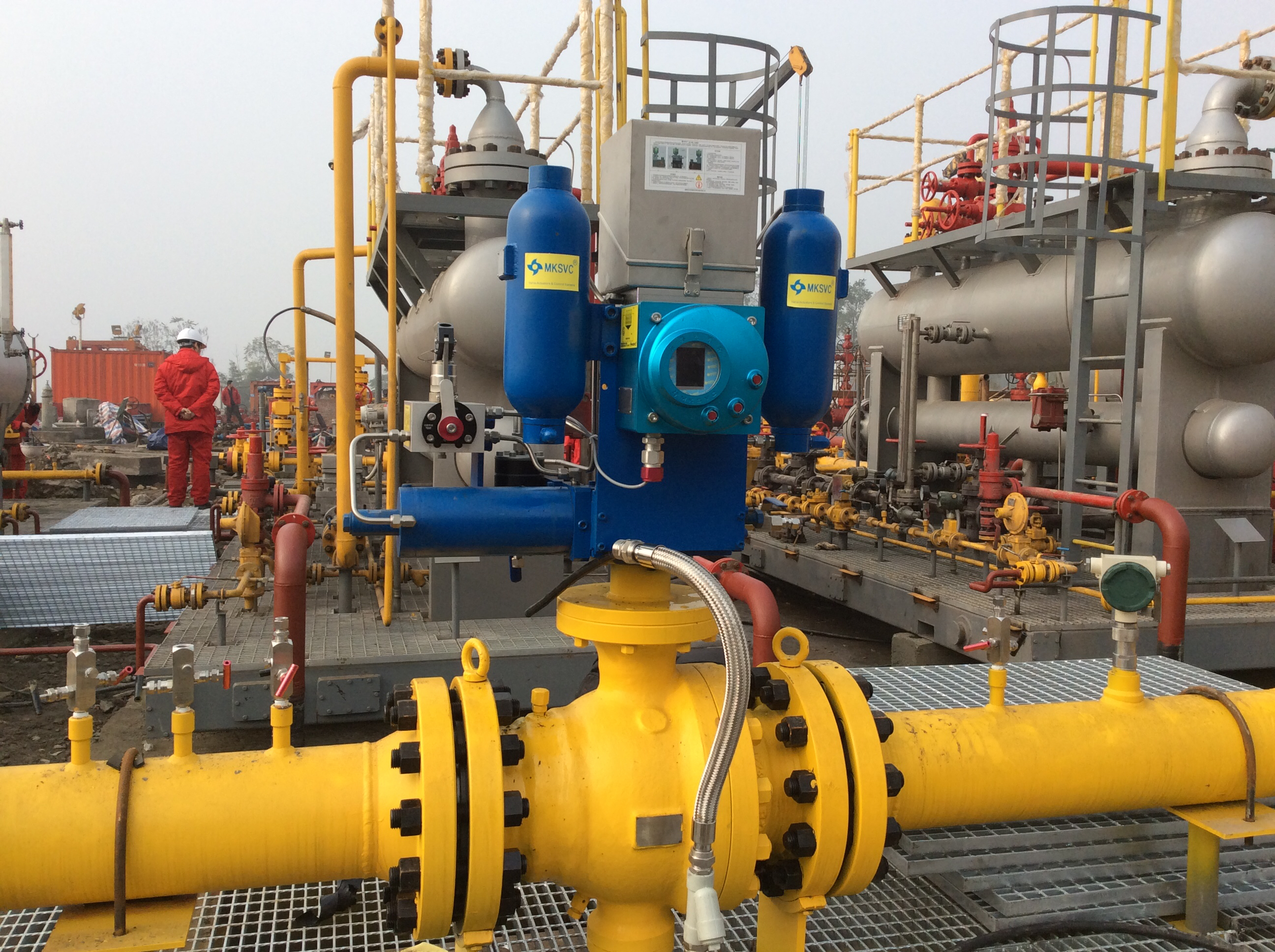

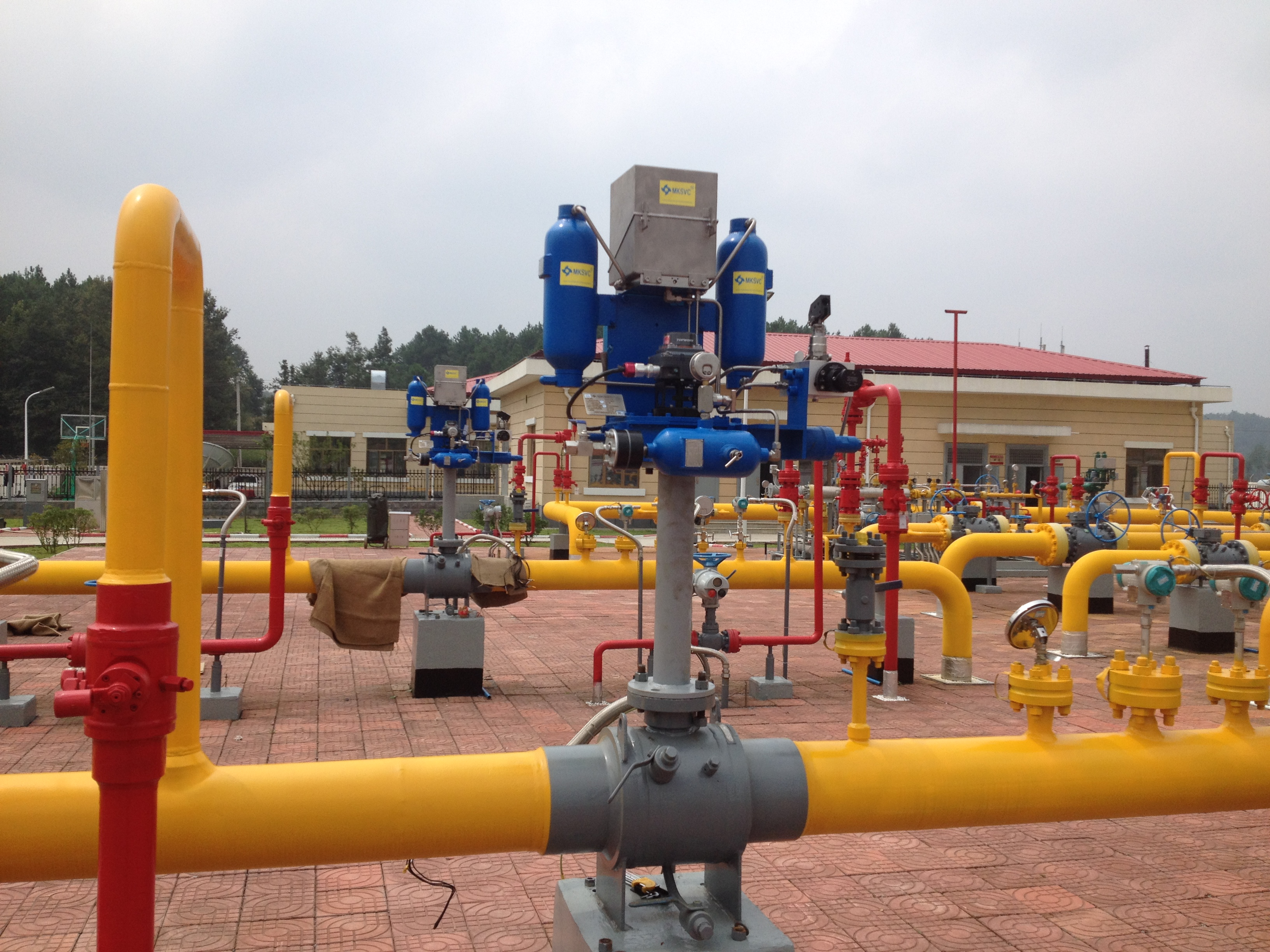

Серия DGOA Привод газожидкостного соединения

Различные методы управления могут быть предоставлены в соответствии с требованиями пользователя

Местное управление и дистанционное управление

Местное и дистанционное управление, аварийное отключение

Местное и дистанционное управление, аварийная безопасность при включении (выключении) питания

Местное управление, например, пневматическое управление, управление гидравлическим ручным насосом, дистанционное блокирование/задержание на месте

Местное/дистанционное управление для автоматического тестирования переключателя частичного хода

Питание от литиевой батареи (опционально - внешний источник питания и солнечная батарея)

Общие применения

По запросу доступны различные режимы управления для открытия/закрытия и регулирования углового хода шаровых кранов, поворотных заслонок, плунжерных клапанов или заслонок.

Температура окружающей среды

Стандартный диапазон: от -30 до 100°C (от -20 до 210°F)

Дополнительный диапазон:от -40 до 150°C (от -65 до 300°F)

Технические данные

Рабочее давление: 0,5МПа-16МПа

Рабочая среда: сжатый воздух, очищенный природный газ, азот высокого давления и т.д.

Диапазон крутящего момента: 50Nm-500,000Nm.

Пневмогидравлический привод серии DGOA, выходной крутящий момент до 550 000 Нм

Особенности

Запатентованные параллельные вилочные редукторы с двойным направлением обеспечивают высокий крутящий момент открытия для клапанов с большим ходом.

Параллельные штоки с двойным направлением выдерживают боковые нагрузки и поддерживают шток поршня.

Подшипники комбинированной конструкции обеспечивают надежную, плавную работу и увеличенный срок службы привода:

Поршневые подшипники снижают трение между поршнем и стенками цилиндра, позволяя цилиндру самосмазываться.

Покрытие направляющего штока обладает высокой коррозионной стойкостью и минимизирует трение.

Высокая коррозионная стойкость и надежность стенок цилиндра.

Встроенная конструкция направляющего штока делает конструкцию цилиндра более компактной.

Полностью закрытый всепогодный корпус из углеродистой стали прочен и надежен, а внутреннее покрытие устойчиво к коррозии.

Внешние ограничительные болты хода точно регулируются во всем диапазоне 90±5°.

Низкий гистерезис и быстрый отклик для более эффективного использования в условиях модуляции

Асимметричные и симметричные вилки для клапанов с различными характеристиками

Для морских платформ и высокоагрессивных сред предлагаются специальные покрытия.

Предлагаются специальные приводы для кислых газов

Дополнительный функциональный модуль управления

Электронный мониторинг системы управления разрушенной трубой PLPG2010

Контроль высокого и низкого давления и управление отключением высокого и низкого давления

Аварийное отключение ESD, сброс в полевых условиях

Проверка частичного хода, шаровой кран с возможностью перемещения в линию

Конструкция рукоятки с защитой от неправильного срабатывания и высоковольтные встроенные модули

Встроенная изоляция системы управления для предотвращения потери катодного тока

Устройство обратной связи по положению клапана обеспечивает электрическую и местную индикацию положения клапана.

Предохранительные клапаны и редукционные клапаны фильтра

Встроенная изолированная трубопроводная арматура фильтра, промывка под давлением в линии

1. Давление источника газа (0,3-16 МПа)

2. Среда источника газа: воздух, азот или некислотный газ (очищенный природный газ)

3. Выходной крутящий момент: одностороннего действия 1000-250 000 Нм, двухстороннего действия 100-55 000 Нм

4. Ручные гидравлические ручные насосы, гидравлические ручные блоки с независимой функцией тестирования

5. Применимая среда: Стандартный диапазон: от -30 до 100°C (от -20 до 210°F) Дополнительный диапазон: от -55 до 150°C (от -65 до 300°F)

6. Класс защиты привода IP68 Всепогодное наружное исполнение

7. Класс взрывозащиты: Exd IIC T4/T6

8. Пневматический блок управления из нержавеющей стали: степень защиты IP65

9. Электрические принадлежности: коробка концевых выключателей, датчик положения, распределительная коробка

10. Интерфейс связи: USB/RS232/485

11. Источник питания: высокоэнергетическая батарея, солнечная энергия, внешний источник питания

12. Применяемые типы клапанов: угловой ход 90°, аварийное отключение шарового крана на магистральных газопроводах, отключение ESD

Тип деятельности:

Производитель / завод
Основная продукция:

Чэнду Майкесен занимается разработкой, проектированием, изготовлением и предоставлением соответствующих технических услуг по интеллектуальным исполнительным механизмам клапанов с пневмогидравлическим комбинированным приводом, электрогидравлическим приводом, гидравлическим приводом высокого давления (прямым действием).
Количество сотрудников:

100
Год основания:

2011
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Одна неделя
Номер:

001
Среднее время ответа:

24h

Чэнду Майкесен занимается разработкой, проектированием, изготовлением и предоставлением соответствующих технических услуг по интеллектуальным исполнительным механизмам клапанов с пневмогидравлическим комбинированным приводом, электрогидравлическим приводом, гидравлическим приводом высокого давления (прямым действием). В 2012 году компания разработала параллельный / двунаправленный вилочный исполнительный механизм с пневмогидравлическим комбинированным приводом серии DG. Механизм передачи главной части проектирован в параллельном и двунаправленном исполнении для повышения стабильности, является повышенной продукции обычного вилочного исполнительного механизма.

Параллельный и двунаправленный вилочный исполнительный механизм серии DG получил суммарно более 70 патентов (в том числе 7 государственных патентов на изобретение, 2 авторское право на программное обеспечение ЭВМ. Параллельная двунаправленная вилочная коробка получила международный патент PCT в США и ЕС.
