Обзор продукта

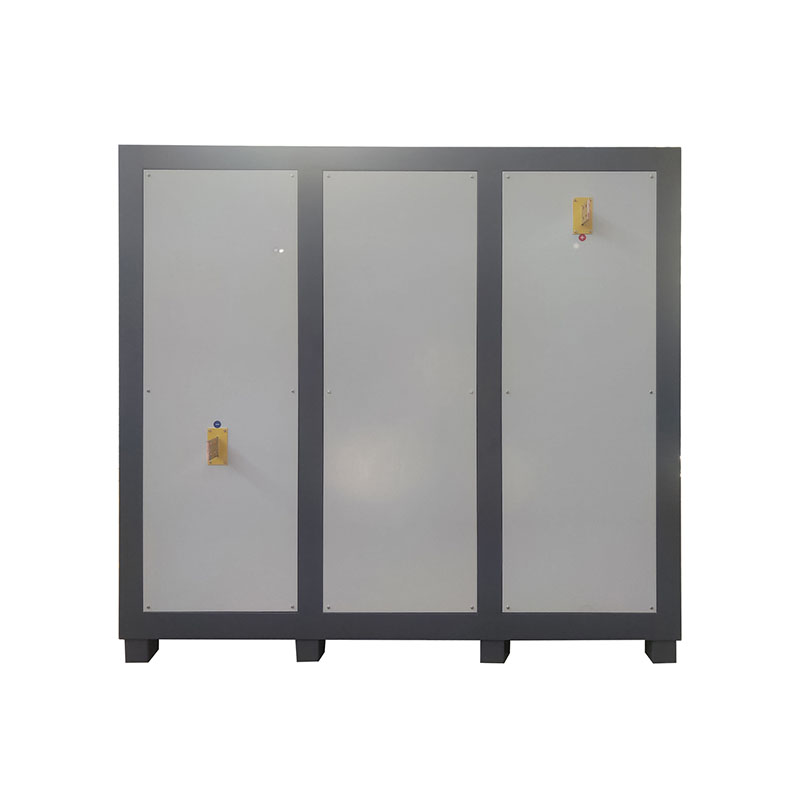

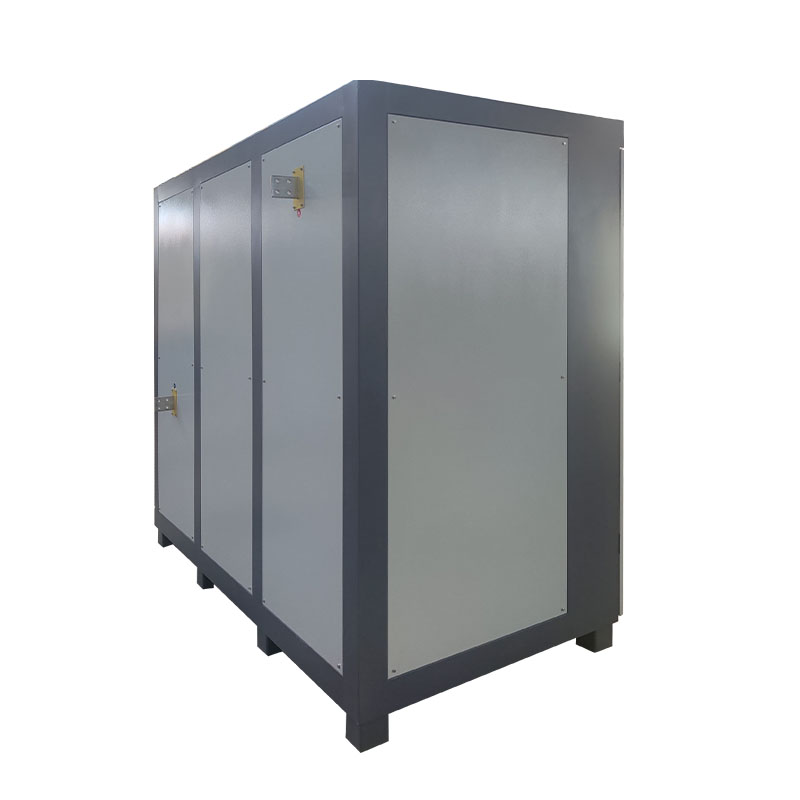

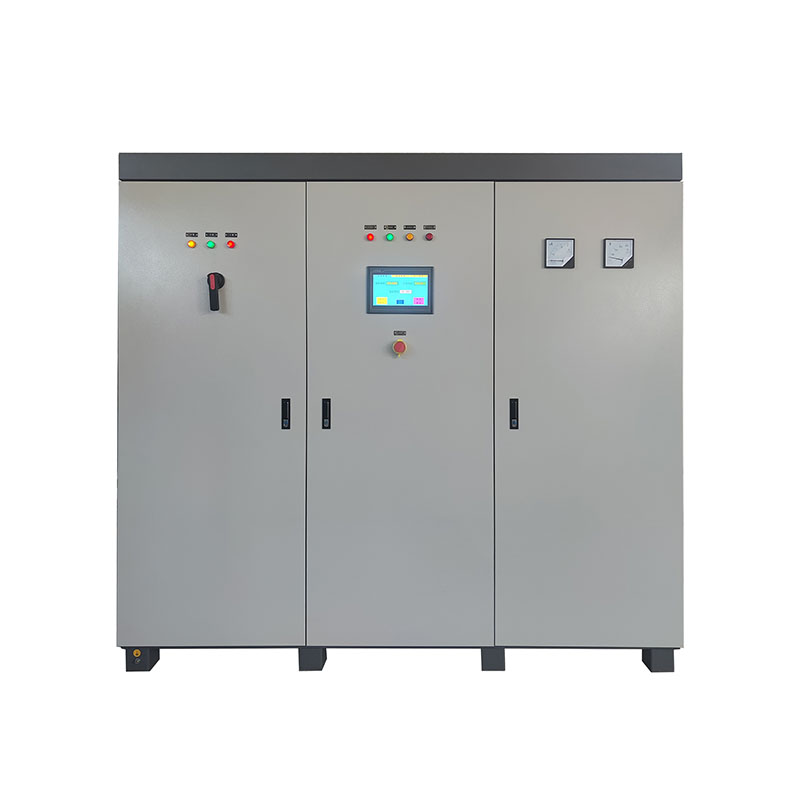

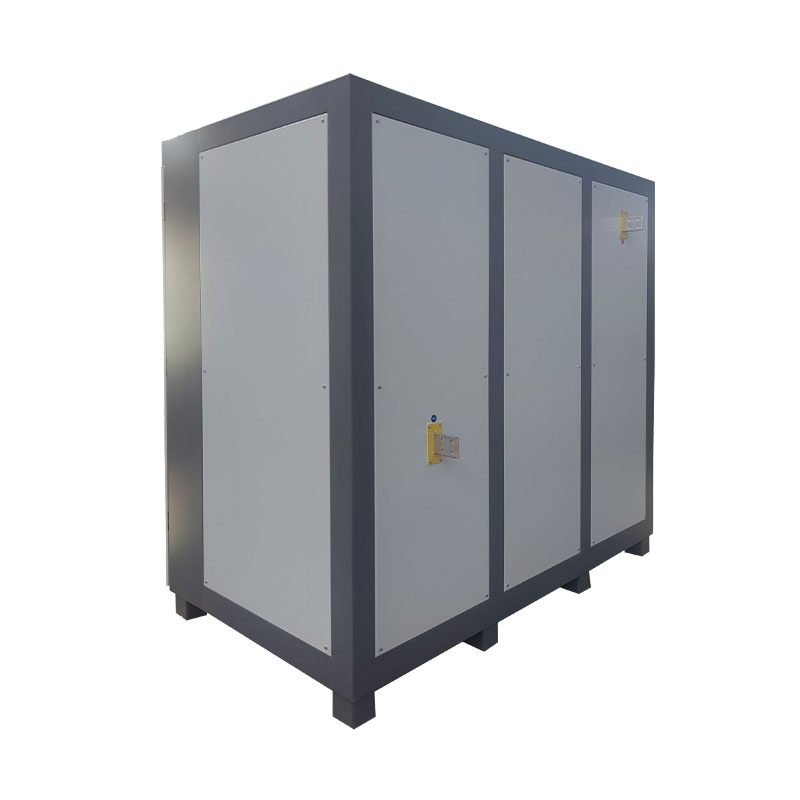

Тиристорный выпрямитель (SCR), также известный как управляемый выпрямитель или фазовый выпрямитель, представляет собой мощное устройство питания постоянного тока, в котором в качестве ключевых силовых компонентов используются тиристоры, а регулирование выходного напряжения и мощности осуществляется за счет управления фазой их включения.

Типичные области применения

Благодаря своей высокой мощности, надежности и мощным регулировочным возможностям, тиристорные выпрямители доминируют в следующих промышленных областях:

1、Электрохимическая промышленность:

Электролиз: Выплавка цветных металлов (например, алюминия, меди, цинка), хлорщелочное производство.

Гальваника: Крупные гальванические линии, требующие стабильного тока и способности выдерживать случайные короткие замыкания.

2、Системы постоянного привода:

Регулировка скорости мощных двигателей постоянного тока: прокатные станы, шахтные подъемники, крупные лебедки, тяга электровозов (ранее).

3、Системы возбуждения:

Обеспечение регулируемого тока возбуждения для синхронных генераторов и синхронных двигателей.

4、Другие виды промышленного нагрева:

Источники питания для дуговых печей постоянного тока, установок индукционного нагрева.

Состав системы

Полная система тиристорного выпрямителя обычно включает:

1、Главная цепь: Сетевой разделительный трансформатор, тиристорные силовые плечи, сглаживающий реактор (фильтрующий дроссель), быстродействующие предохранители.

2、Система управления и запуска: Основой является плата управления, которая генерирует синхронизированные с сетевым напряжением, точно регулируемые запускающие импульсы.

3、Система защиты: Цепи защиты от перегрузки по току, перенапряжения, обрыва фазы, неисправности водяного охлаждения (если применимо) и т.д.

4、Система охлаждения: Из-за значительных потерь мощные тиристорные выпрямители обычно используют систему принудительного воздушного или водяного охлаждения.
