Считывающая головка магнитной линейки

₽4702
1 штука

Получение последних цен

Параметры продукта

Индивидуальная настройка:

Доступно
Варианты доставки:

Картонная коробка или деревянный ящик
Тип выходного сигнала:

Цифровой

Подробнее Связаться с магазином

ООО Циндао Тайжунь Электроникс Технолоджи

КНР, провинция Шаньдун, г. Циндао, район Лаошань, ул. Хайэр, д. 57, Бизнес-центр, корпус 1, 2 этаж, главный корпус

Описание продукта

Информация о компании

Основная информация

Рабочее напряжение

5-30VDC ±5%

Рабочий ток холостого хода

≤30mA

Низкий уровень сигнала

≈0V

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Описание продукции

Магнитная решетка и считывающая головка представляют собой высокоточную бесконтактную систему определения местоположения, которая обеспечивает измерение линейного или вращающегося смещения по магнитному принципу.Система состоит из магнитной линейки и считывающей головки и имеет характеристики защиты от загрязнения, вибрации, долголетия и т. д.

Принцип работы

● Линейка с магнитной решеткой: поверхность записывает высокоточные магнитные полярные сигналы (попеременное расположение полюсов N / S), образуя кодирование положения.

● Головка считывания: обнаружение изменений магнитного поля с помощью магнитно - чувствительных элементов (например, датчиков холла) и преобразование в выход электрического сигнала.

● Обработка сигналов: внутренняя схема декодирует фазовые импульсы A / B, вычисляет смещение и направление движения (положительное / обратное).

Типичное применение

● Станок с чпу: фрезерный станок, токарный станок, станок с замкнутым контуром управления положением шлифовального станка.

● Автоматизированные производственные линии: манипуляторы,AGV、Точное расположение конвейера.

● 3D - печать / лазерная резка: управление линейным движением с высоким разрешением.

● Медицинское оборудование: КТ - машины, обратная связь по смещению хирургических роботов.

● Лифты / Орбитальный транспорт: стратосферное позиционирование、мониторинг скорости.

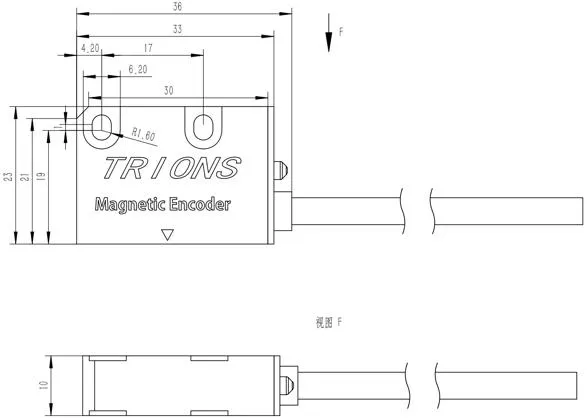

Внешний размер

Считывающая головка магнитной линейки (2)

Технические параметры

Рабочее напряжение	5-30VDC ±5%
Рабочий ток холостого хода	≤30mA
ток выходной нагрузки	Максимум 50 мА (сигнал на каждый маршрут)
Тип сигнала	5 сердечников: A, B, Z Трехканальный импульсный сигнал 8 сердечник: A + / A -, B + / B -, Z + / Z - шестиканальный импульсный сигнал
форма вывода сигнала	двухтактный вывод
высокий уровень сигнала	напряжение питания
Низкий уровень сигнала	≈0V
абелевая разность фаз	90±3°
Точность системы	±20μm
Точность повторения	±1 импульс
Установочный зазор	0.1-2mm
Скорость перемещения	Максимум 15 м / с
Рабочая температура	-20-85℃
Класс защиты	IP67

Тип деятельности:

Производитель / завод
Основная продукция:

датчики скорости, энкодеры для шпинделей электродвигателей, датчики измерения скорости шпинделей, датчики углового перемещения, дифференциальные магниторезистивные датчики, вибрационные датчики и датчики наклона
Количество сотрудников:

45
Год основания:

2003
Сертификация систем менеджмента:

Сертификация системы менеджмента качества по стандарту ISO 9
Средний срок поставки:

Одна неделя
Номер:

001
Среднее время ответа:

24 часа

ООО Циндао Тайжунь Электроникс Технолоджи основано в сентябре 2003 года и является высокотехнологичным предприятием, специализирующимся на производстве магниточувствительных датчиков и предоставлении решений в области автоматизации. Компания занимается разработкой, продажей и обслуживанием технологий и продукции, связанных с обнаружением, преобразованием, изоляцией, сбором, передачей сигналов и системной интеграцией.
