САМОЦЕНТРИРУЮЩИЕСЯ ЛЮНЕТЫ PK11

₽3265000
1-99 Куски
₽122437.5
100+ Куски

Получение последних цен

Параметры продукта

Индивидуализация:

Доступный
Послепродажное обслуживание:

В режиме он-лайн
Гарантия:

1 год

Подробнее Связаться с магазином

ООО Яньтай Фумао Машинери

№ 61, улица Фэнхуантай, район Чжифу, город Яньтай, провинция Шаньдун

Описание продукта

Информация о компании

Основная информация

Материал

Металл

Приложение

Токарный станок с чпу, центр токарного станка

Сертификация

ISO 9001: 2008

Функции

Гидравлическая

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Гидравлические люнеты с ЧПУ в первую очередь предназначены для использования с вращающимися шпиндельными станками, которые обрабатывают длинные, тонкие или тяжелые заготовки. Они незаменимы для точной обработки удлиненных или тяжелых компонентов, предлагая удобную для автоматизации, высокостабильную поддержку. Их интеграция с системами ЧПУ оптимизирует эффективность и точность в таких отраслях, как аэрокосмическая, автомобильная и энергетическая промышленность.

Преимущество продукта

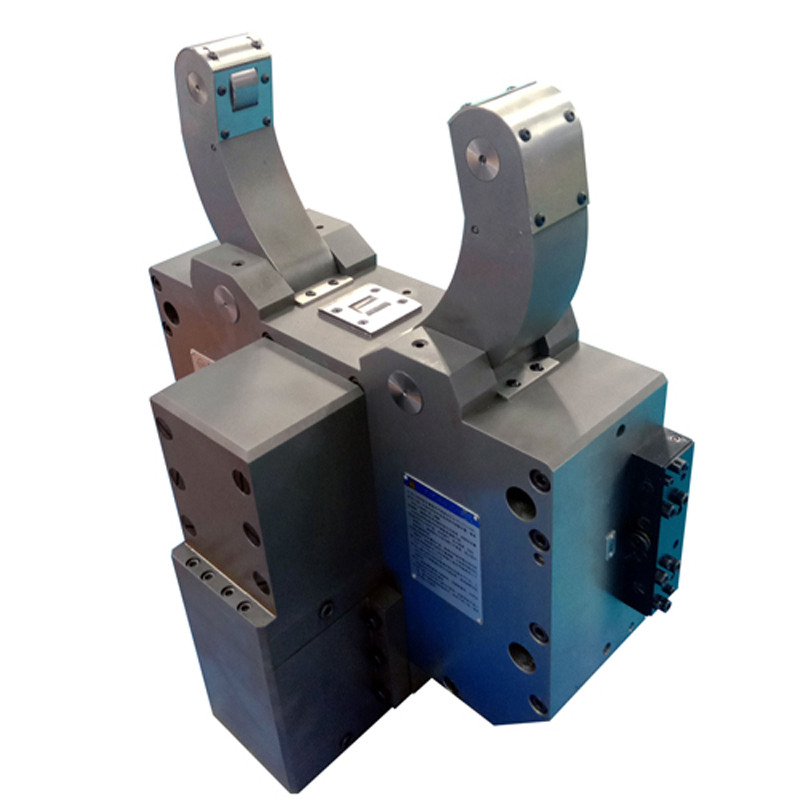

PK11A люнет с установленным сзади гидроцилиндром и диапазоном зажима от 8 до 680 мм:PK11A люнет с установленным сзади гидроцилиндром и диапазоном зажима от 8 до 680 мм；

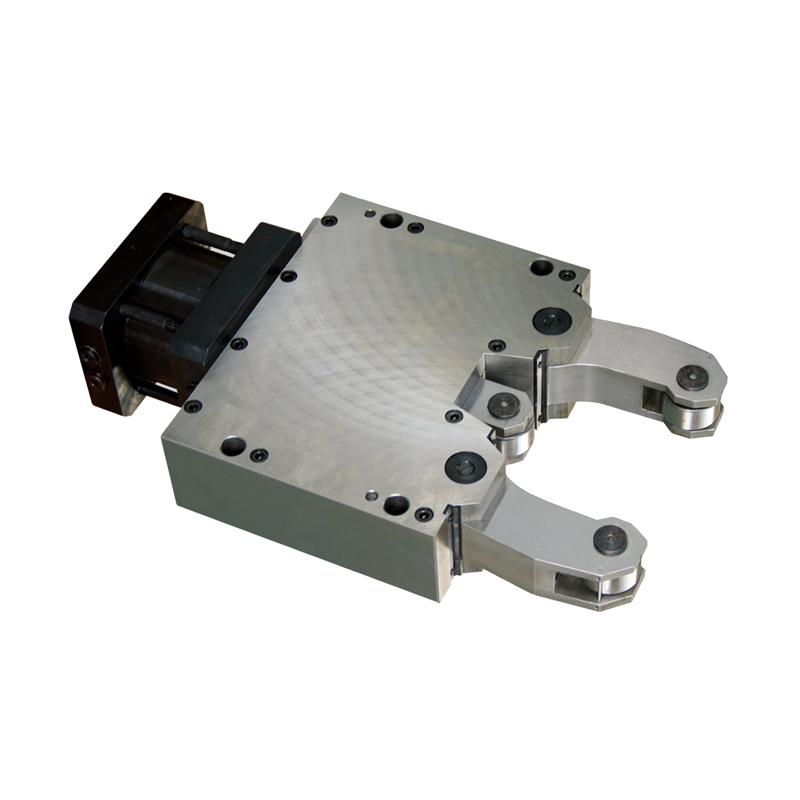

PK11U люнет с боковым гидроцилиндром и зажимным диапазоном от 20 до 680 мм, с уменьшенной длиной люнета, подходит для установки продольного станка с небольшими размерами:

- **Гидравлический зажим**: обеспечивает равномерное, регулируемое давление для надежного захвата заготовки без повреждения поверхностей.

- **Конструкция высокой жесткости**: прочная конструкция (например, закаленные направляющие, литые губки) обеспечивает устойчивость при больших нагрузках.

- **Быстрая настройка**: предварительно запрограммированные конфигурации сокращают время простоя при смене работы.

- **Системы смазки**: встроенные каналы для масла или смазки повышают долговечность и уменьшают трение.

- **Защитные блокировки**: такие функции, как датчики давления или защита от перегрузки, предотвращают повреждение станка.

- **Совместимость**: адаптируется к различным диаметрам заготовки благодаря модульной конструкции губок или радиальной регулировке.

Технические параметры

	PK1170X80A	PK1180X50A	PK11120X20A	PK11140X40A	PK11160X20A	PK11235X35A	PK11270X50A	PK11310X45A	PK11320X100A	PK11320X210A	PK11400X260A	PK11500X150A	PK11500X250A	PK11600X300A	PK11680X300A
Диапазон центрирования,мм	8-70	50-80	20-120	40-140	20-160	35-235	50-270	45-310	100-320	210-320	260-400	150-500	250-500	300-600	300-680
L1	294	400	426	490	525	574	715	697.5	715	690	908	1224	1092	1207	1558.5
L2	160	240.5	243	287	300	302	390	395	390	419	540	720	648	681	963
L3	52	85	85	100	105	125	180	160	180	175	210	280	260	330	330
L4	97	112	138	136	160	177	185	187.5	185	135	208	314	264	276	370.5
B1	190	278	290	310	330	438	450	440	450	542	600	780	720	720	1070
B2	100	170	170	180	180	200	280	269	280	360	400	420	460	460	680
B3	110	160	160	176	160	160	212	212	212	240	208	230	230	230	246
B4	145	238	271	304	312	368	476	476	519	530	607	840	774	876	1078
Y1	70	110	110	140	125	166	198	198	198	234	283	365	328	440	430
Y2	85	140	140	165	200	135	270	270	270	270	309	400	394	360	660
Y3	170	250	262	285	302	390	400	400	400	508	562	716	682	670	1000
M1	38	45	45	55	45	54	75	75	75	90	75	80	80	80	80
M2	31	45	45	55	45	54	75	75	75	90	75	80	80	80	80
M3	18	18	24	24	24	24	28	28	28	30	28	30	30	30	30
U1	62	/	/	/	/	/	366	366	366	195.5	289	/	/	/	/
U2	/	/	/	/	/	/	12	12	12	160	96	/	/	/	/
H1	70	124	124	144	124	124	145	145	145	200	168	178	178	178	230
H2	55	95	95	105	95	124	145	145	145	170	155	180	180	180	220
D	35	42	47	62	47	52	62	62	62	80	72	80	80	90	80
T	14	18	18	18	18	23	23	23	23	23	25	32	26	26	32
d	10	/	/	/	/	/	/	/	/	19.3	/	/	/	/	/
P	71	124	130	120	148	187	170	170	170	238	265.5	290	232	270	445
R	72.138	106	121	140	137	160.078	229	229	229	251.048	290	370	260	438	490
Смазка	4-M8x1	2-G1/8"	2-G1/8"	2-Z1/4"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"	/	4-Z1/8"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"
Впуск воздуха	/	4-G1/8"	4-G1/8"	2-Z1/4"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/4"	2-G1/8"	/	/	4-G1/8"	4-G1/8"	4-G1/8"	4-G1/8"
Впуск/выпуск воздуха	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"	2-M10x1	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"	2-G1/8"
Зажим/разжим	G1/8"(G1/4")	4-G1/4"	4-Z1/4"	4-G1/4"	4-G1/4"	4-G1/4"	2-G1/4"	2-G3/8"	2-G1/4"	2-G1/4"	2-G1/4"	2-G1/4"	4-G1/4"	4-G1/4"	4-Z1/2"
Макс. осевое отверстие, мм	70.5	124	132	146	184	238	280	296	344	338	425	540	545	612	718
Диаметр окружности интерференции, мм	104	130	148	200	190	247	310	318	356	365	450	500	518	670	740
Рабочее давление, МПа	0.1-3	0.5-3	0.5-3	0.5-1.5	0.5-3	0.5-3	0.5-3	0.5-2.5	0.5-3	0.5-3	0.5-4	0.8-2.5	0.5-3	0.5-3	0.5-3
Сила зажима, кН/МПа	0.7	2.6	2.6	3.8	2.6	2.6	2.6	2.6	2.6	2.6	4.7	5.1	5.1	5.1	8.5
Точность центрирования, мм	0.02	0.05	0.05	0.05	0.05	0.05	0.05	0.06	0.05	0.05	0.05	0.08	0.05	0.05	0.08
Повторяемость, мм	0.005	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01	0.01
NW/GW, кг	13/16		90/95	74/80	72/78	125/135	193/215	178/200	213/235	230/251	300/323	710/735	485/515	1175/1200
Упаковка, см	40x22x13	50x43x21	58x45x21	65x45x25	65x53x21	71x60x30	92x62x35	93x62x30	92x62x35	86x60x26	110x79x35	150x102x37	138x96x37	153x102x34	190x128x40

Использование продукта

PK11A

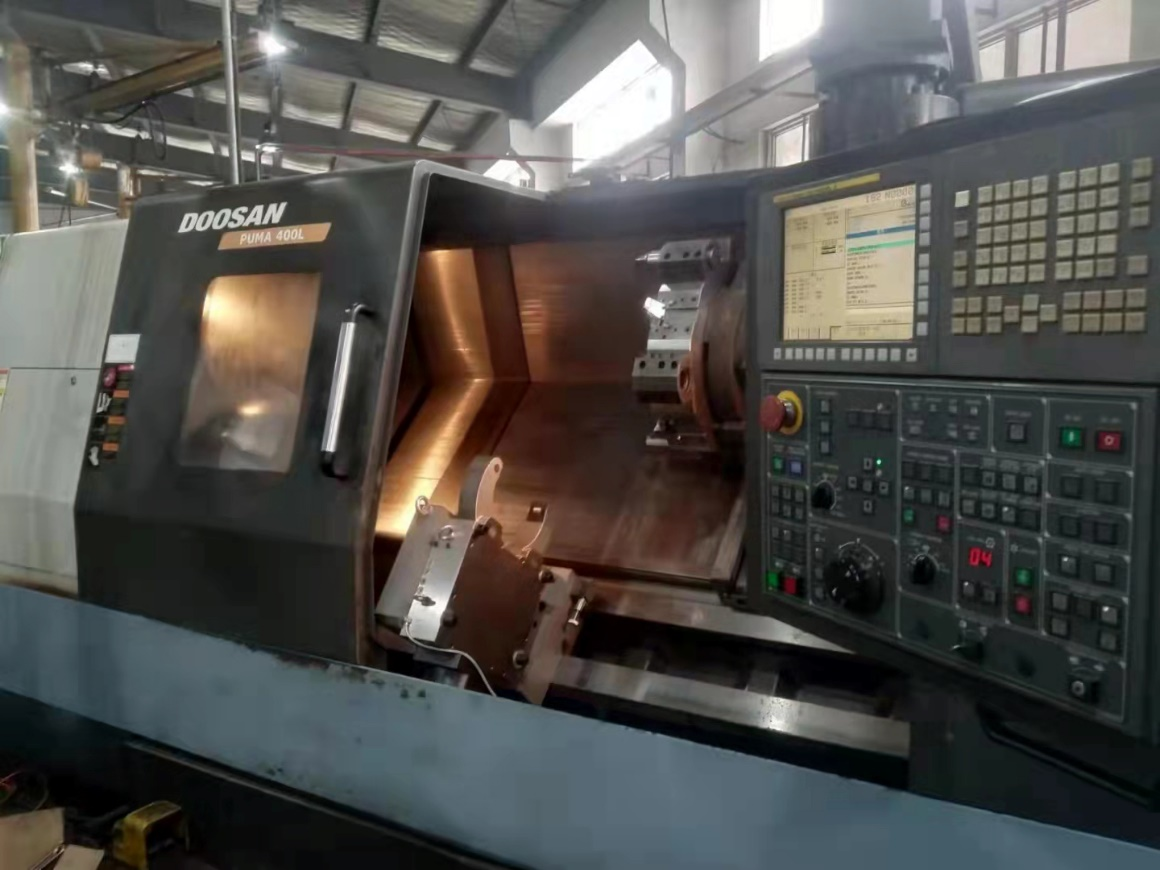

Используется на обрабатывающем центре DOOSAN.

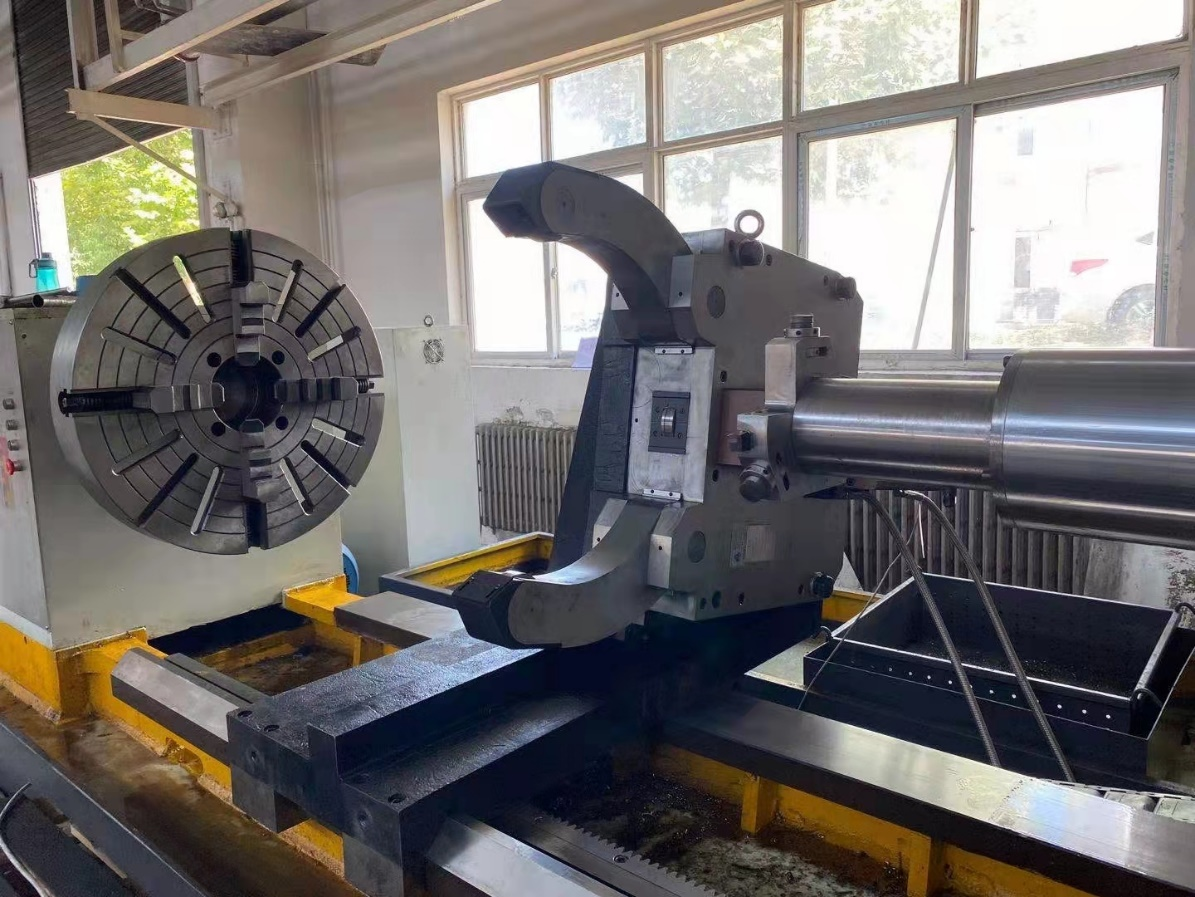

Используется на горизонтальном токарном станке.

PK11U

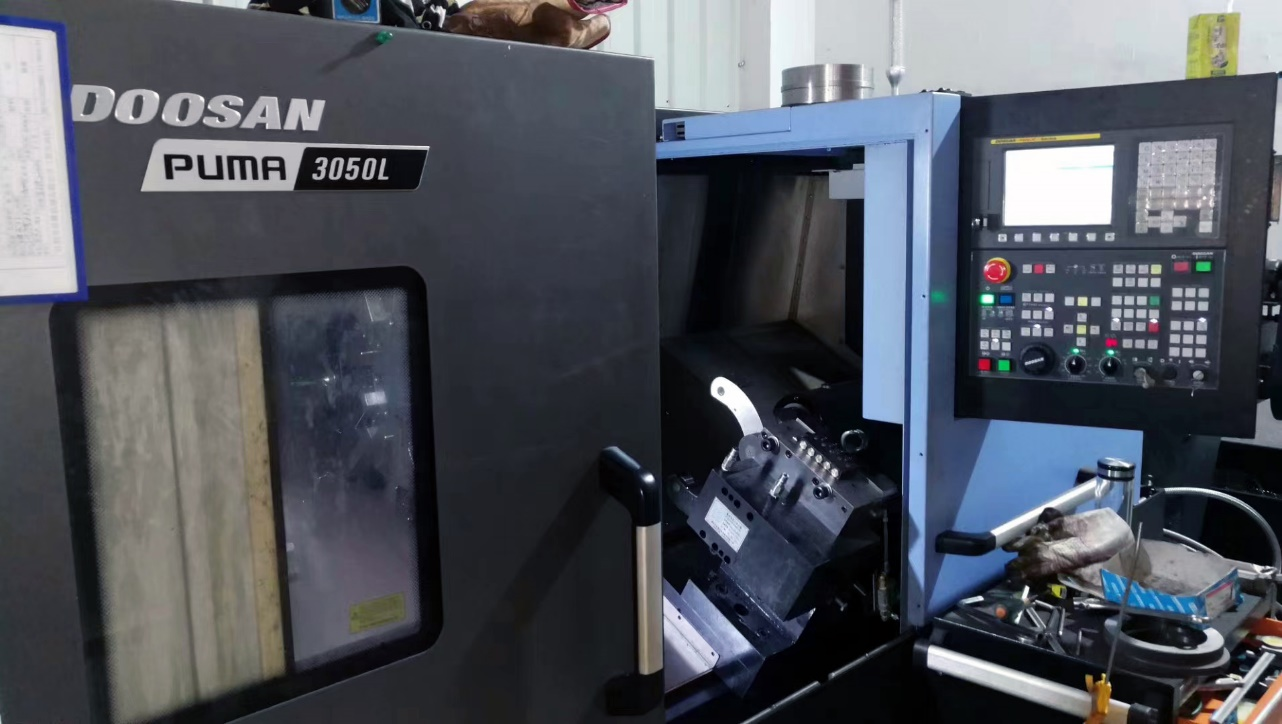

Используется на обрабатывающем центре DOOSAN.

Используется на горизонтальном токарном станке.
