Общий обзор

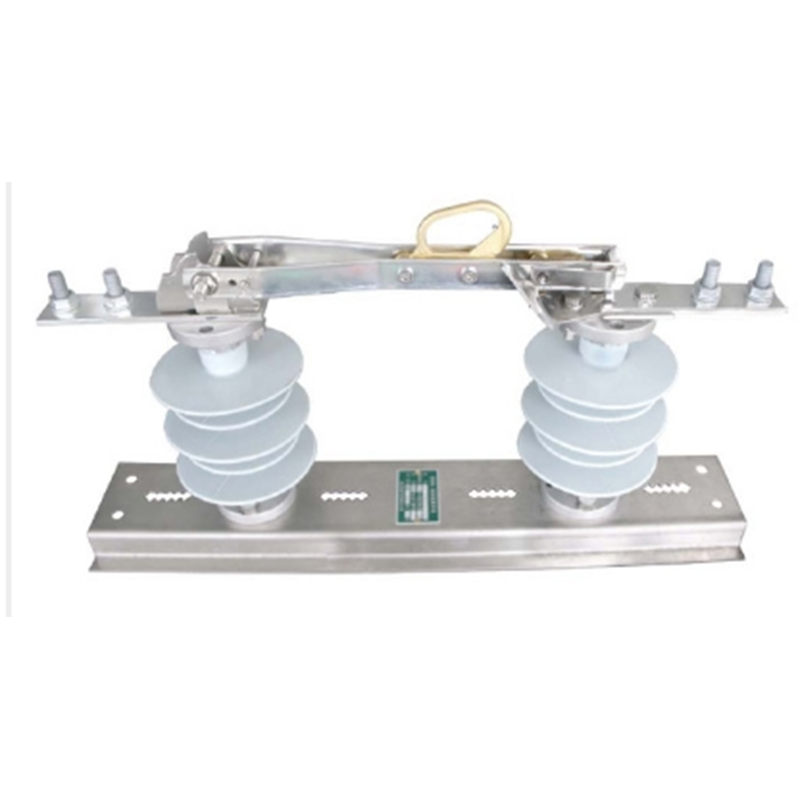

Изоляторы наружного высокого давления переменного тока серии DGW11 - 15 (ниже джейн "изолятор") представляют собой однофазные разъединители рабочего типа с крючковым стержнем, нож имеет устройство самоблокировки. Изолирующие переключатели подходят для изоляции воздушных линий 12 кв и 15 кв, переключаются без нагрузки, широко используются с выключателями или переключателями нагрузки и обеспечивают безопасный видимый разрыв линии.

Изоляционные переключатели соответствуют техническим стандартам GB 1985 - 2014 « изоляционные переключатели переменного тока высокого давления и переключатели заземления» и DL / T 486 - 2010 « изоляционные переключатели переменного тока высокого давления и переключатели заземления».

Нормальная среда использования

Температура окружающего воздуха: максимальная температура + 40°C, минимальная температура - 40°C, дневная разность температур не более 25°C;

Влажность: максимальная средняя относительная влажность, среднесуточная < 95%, среднемесячная < 90%;

Высота над уровнем моря: менее 1000 м;

Интенсивность землетрясения: не более 8 градусов;

Класс нечистоты: IV класс;

Скорость ветра / давление ветра (наружный): 34 / 700 (m / s / pa);

Толщина покрытия льдом: 10 мм;

Устойчивость к землетрясениям: горизонтальное ускорение земли менее 0,3 м / S2 вертикальное ускорение земли менее 0,15 м / S2;

Коэффициент безопасности: синусоидальный резонанс трехнедельных волн, коэффициент безопасности 1,67 или более;

Специальные условия использования: если они отличаются от вышеуказанных условий использования, они согласовываются между пользователем и компанией.

Особенности продукции

Простая конструкция, удобство установки и использования;

Основание из высокопрочной стали или нержавеющей стали SUS304, обработанной методом термоцинкованной антикоррозионной обработки, обеспечивает надежную эксплуатацию и антикоррозионные свойства; Использование болтов квадратной шейки с квадратным отверстием на нижней пластине, чтобы облегчить фактическую установку;

Стойковый изолятор с использованием высокопрочной наружной эпоксидной смолы сплошной заливки, конструкция большого расстояния подъема, не только минимизирует вес продукта, но и обладает хорошими гидрофобными свойствами;

Основной контур использует симметричную конструкцию двойного статического контакта, так что продукт имеет двухконтурный провод, в то время как крепежная вращающаяся часть находится в положении неуправляемого электрического контура, в нормальных условиях работы обеспечивает более низкий подъем температуры, все детали ведущего контура обрабатываются методом серебрения, эффективно улучшает электропроводность продукта;

Клеммы с использованием стандартного двухпористого провода медного ряда, размер отверстия медного ряда и расстояние между отверстиями в соответствии с внутренними общими привычками, удобными для установки пользователем;

Установка ограничителя затвора повышает стабильность при работе затвора и имеет два способа ограничения 90° или 160°. Способ выхода по умолчанию составляет 160 ° и может быть отрегулирован самостоятельно, если требуется предел 90 ° или нет;

Конструкция рычага для управления натяжным кольцом натяжного кольца и вращающимся замком, легкая работа с разделением шлюзов и повышение ледокольной способности.

Основные технические параметры
