Распределительная рампа централизованной подачи кислорода

Распределительная рампа централизованной подачи кислорода — это оборудование промышленного применения и технологического назначения, которое через систему распределительной рампы объединяет газы из нескольких баллонов высокого давления (например, кислорода, азота и других), снижает их давление и стабильно подает к конечным точкам потребления. Её основная конструкция включает левую и правую магистральные распределительные трубы, клапаны высокого давления, редукторы и группу клапанов низкого давления, оснащена устройствами для контроля давления и сброса давления в целях безопасности для обеспечения бесперебойной подачи газа. Оборудование поддерживает ручное или автоматическое переключение групп баллонов, изготовлено из коррозионностойких материалов для адаптации к различным промышленным условиям. Через централизованную подачу газа решает проблему колебаний давления, характерную для традиционного децентрализованного газоснабжения, и комплектуется специальными трубопроводами, такими как обезжиренные бесшовные медные трубы, для обеспечения герметичности системы.

Конструкция системы и технические характеристики:

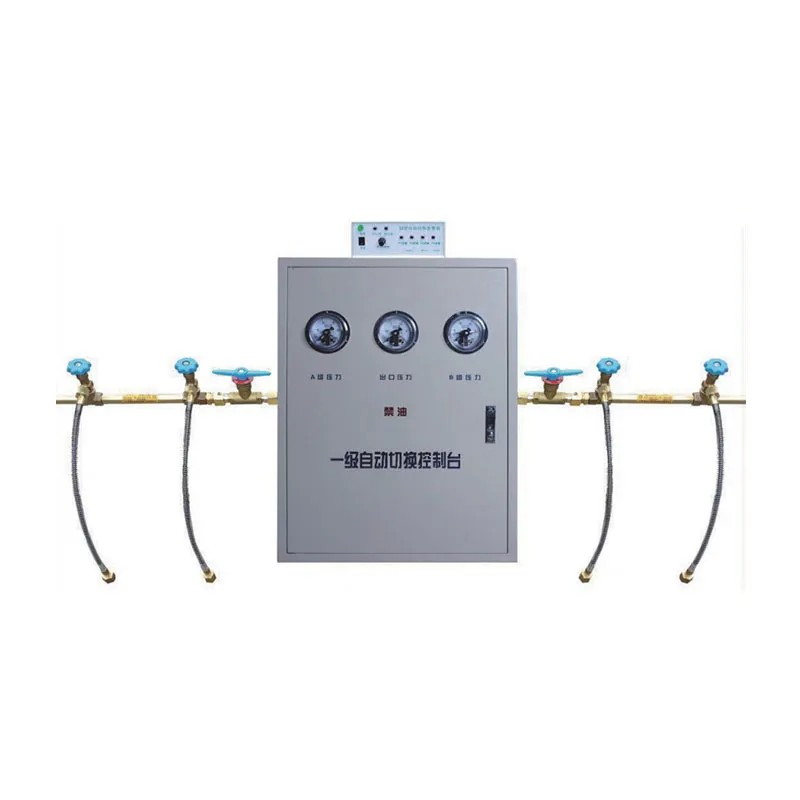

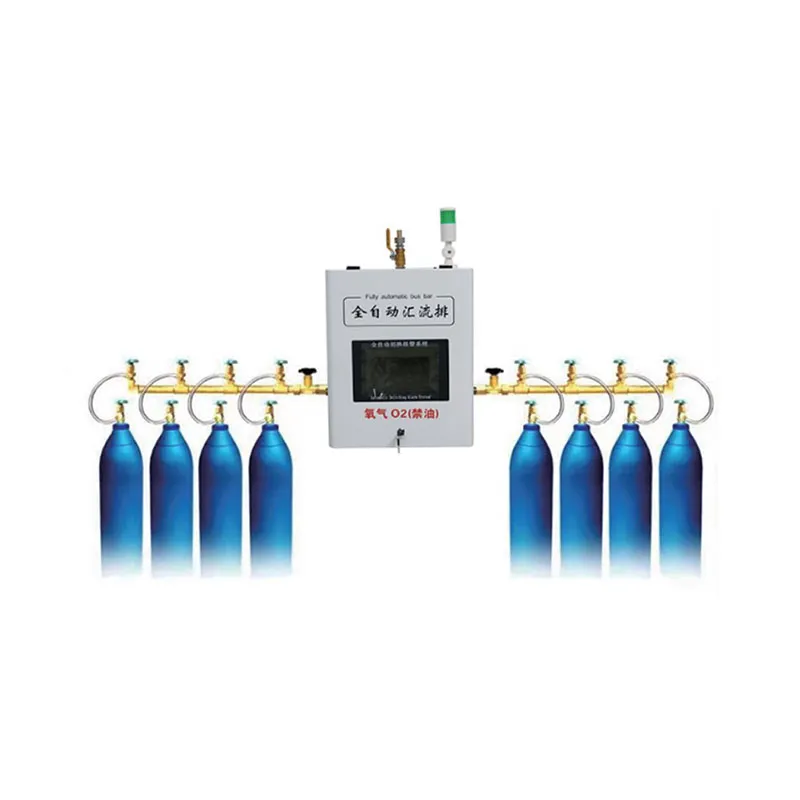

Распределительная рампа централизованной подачи кислорода состоит из двух групп магистральных распределительных трубопроводов — левой и правой. Каждая группа через клапаны высокого давления соединяется с группой баллонов, после стабилизации давления редукторами, через клапаны низкого давления газ подается в конечный трубопровод. Оборудование оснащено манометрами для мониторинга давления в баллонах в реальном времени; когда давление падает ниже установленного значения, устройство автоматического переключения может переключиться на резервную группу баллонов и активировать светозвуковую сигнализацию. Редукторы выполнены по медной мембранной конструкции, что гарантирует колебания выходного давления в пределах ±0,01 МПа. Система оснащена двумя параллельными трубопроводами подачи кислорода, при неисправности переключение может быть выполнено в течение 5 секунд, обеспечивая непрерывность подачи газа.

Параметры и описание:

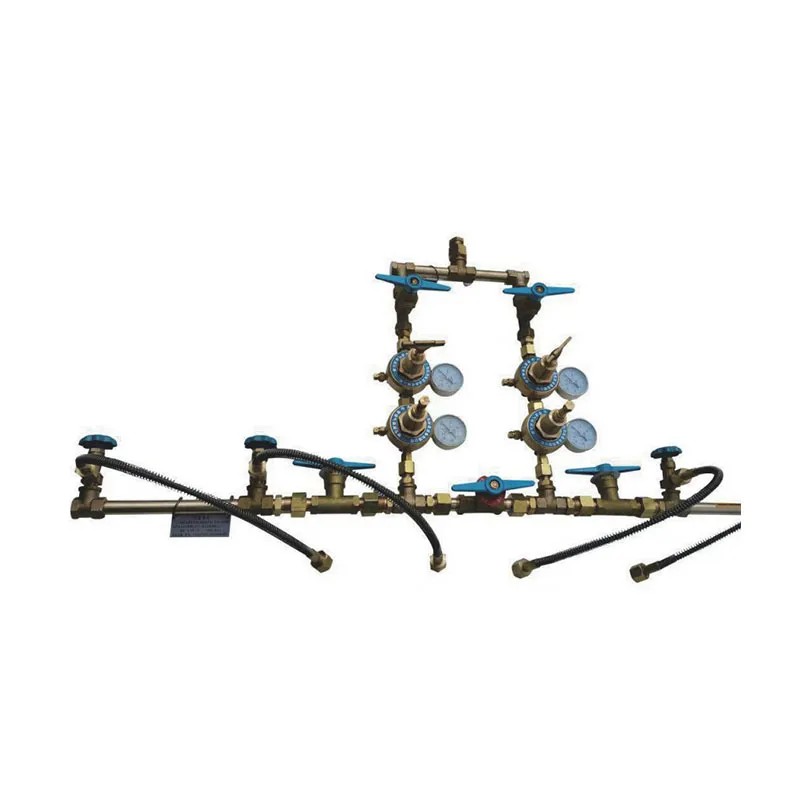

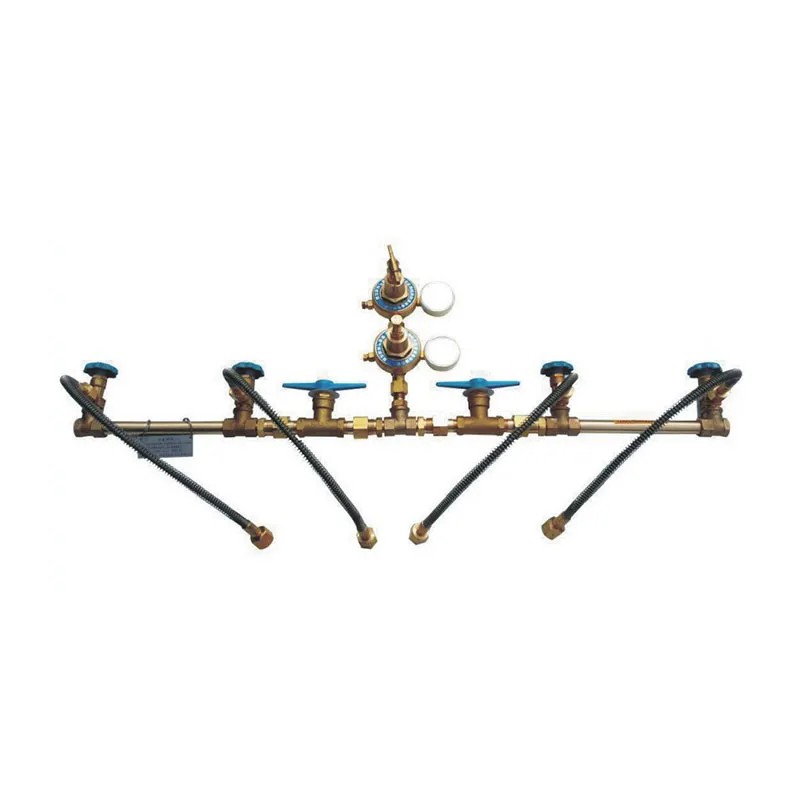

1.Тип распределительной рампы: с автоматическим переключением, с ручным переключением, причем ручное переключение бывает двух видов: распределительная рампа Т-образного типа и распределительная рампа портального типа.

2.Применимые газы: кислород, воздух, азот, закись азота, углекислый газ.

3.Количество баллонов: изготавливается по количеству баллонов согласно требованиям заказчика.

4.Давление на входе: 15 МПа.

5.Давление на выходе: 0,4-0,8 МПа.

6.Подсоединение на входе: металлический гибкий шланг.

7.Максимальный расход: 200 м³/ч.

8.Рабочее напряжение: постоянный ток 24 В / переменный ток 220 В.

9.Может обеспечивать непрерывную подачу газа при отключении электроэнергии или неисправности цепи управления.

10.Вся система проходит испытания на давление, безопасна и надежна.
