I.Описание продукции

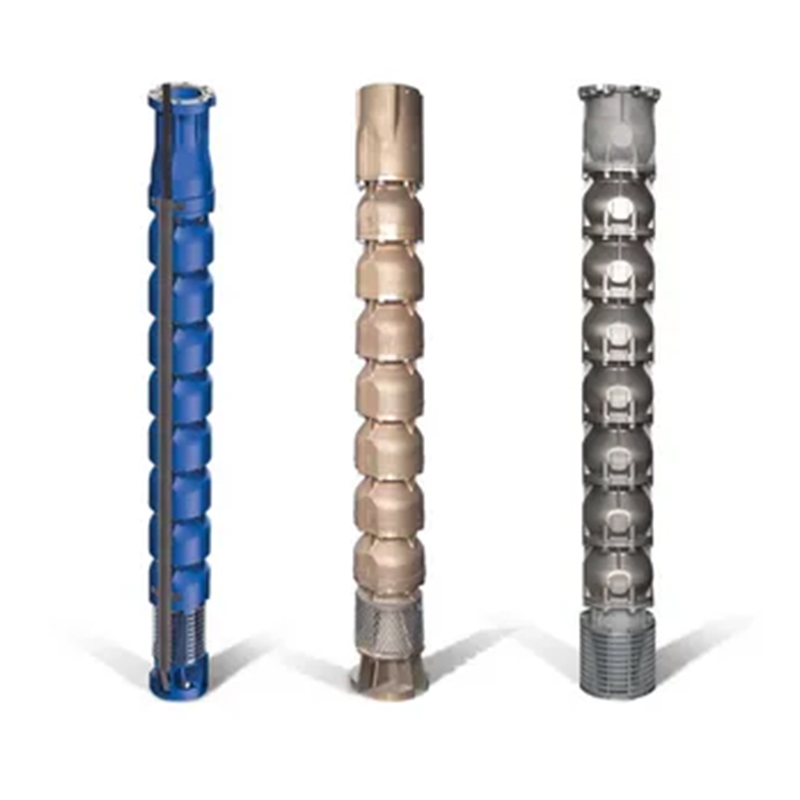

Данный насосный агрегат состоит из погружного насоса типа QJ(R) и погружного электродвигателя типа YQS, работающих как единое целое под водой. Обладает преимуществами: компактная конструкция, малые габариты, низкий уровень шума, отсутствие вторичного загрязнения, удобство монтажа, эксплуатации и обслуживания, безопасная и надежная работа, высокая энергоэффективность, отсутствие необходимости строительства насосной станции. Может устанавливаться вертикально или горизонтально, использоваться в открытых водоемах и как наземный насос. По сравнению с другими наземными насосами для водоснабжения и водоотведения занимает меньше места, не создает загрязнений и утечек, удобен в монтаже и эксплуатации. Применяется для водоснабжения жилых комплексов, высотных зданий, коттеджей. Является идеальной заменой традиционным центробежным насосам типов ISG, DL для откачки и дренажа.

II.Особенности конструкции

1.Насос центробежного или диагонального типа; использует подшипники с водяной смазкой; соединение с двигателем - жесткое муфтовое. Рабочее колесо под действием двигателя создает центробежную силу, увеличивающую энергию жидкости, которая через направляющий аппарат корпуса поднимает воду. В верхней части насоса установлен обратный клапан, предотвращающий повреждение рабочих частей при обратном потоке воды в напорной трубе после остановки. Клапан имеет дренажное отверстие для медленного слива воды из трубопровода, предотвращающее замерзание и разрыв труб зимой. (Примечание: насосы с низким напором не имеют обратного клапана).

2.Двигатель герметичной конструкции с водяным заполнением. Обмотка статора выполнена из водостойкого многожильного эмальпровода с изоляцией из полиэтилена и защитной оболочкой из нейлона. Опорные и упорные подшипники используют водяную смазку. Внутренняя полость двигателя заполнена чистой водой для охлаждения и смазки подшипников. В нижней части двигателя установлена компенсационная мембрана (из резины) для регулировки перепада давления при тепловом расширении воды. На верхней части вала установлен песочный фильтр, предотвращающий попадание песка внутрь корпуса.

3.Трубопроводная часть: служит для соединения и подвески насоса в скважине, подачи воды на поверхность. Состоит из короткого напорного патрубка, напорной трубы, колена, монтажных хомутов. Короткий напорный патрубок обеспечивает переход между насосом и трубопроводом. Колено устанавливается на устье скважины для изменения направления потока. Хомуты используются для монтажа и фиксации трубопровода при установке насоса.

III.Таблица технических параметров
