Пружинный полнопроходной предохранительный клапан (серия W)

₽4,990.7
5+ товар
₽5,634.6
5 товар

Получение последних цен

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Кеке Групп

Китай, провинция Чжэцзян, г. Вэньчжоу, р-н Лунвань, ул. Бинхай 3-я, д. 4900

Описание продукта

Информация о компании

Основная информация

Доступная температура

Ниже 425°C

Спецификация

сделанный на заказ

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Наша продукция в настоящее время охватывает широкий спектр стандартизированных устройств управления потоками, которые могут быть адаптированы к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, регулирующие клапаны, обратные клапаны, предохранительные клапаны, поворотные шаровые краны, плунжерные клапаны и т. д. Наша продукция широко используется в водном хозяйстве, коммунальном хозяйстве, электроэнергетике, газовой, нефтехимической, углехимической, энергетической промышленности, в сфере охраны окружающей среды, медицине, недвижимости, металлургии, горнодобывающей промышленности и многих других областях.

A48Y-C применимы при температуре ниже 425 °C: тип A48Y-V подходит для оборудования, работающего под избыточным давлением, его рабочая температура не превышает 550 °C. Например, в запорных клапанах, используемых на электростанциях, в резервуарах под давлением, в редукторах давления и редукционных машинах.

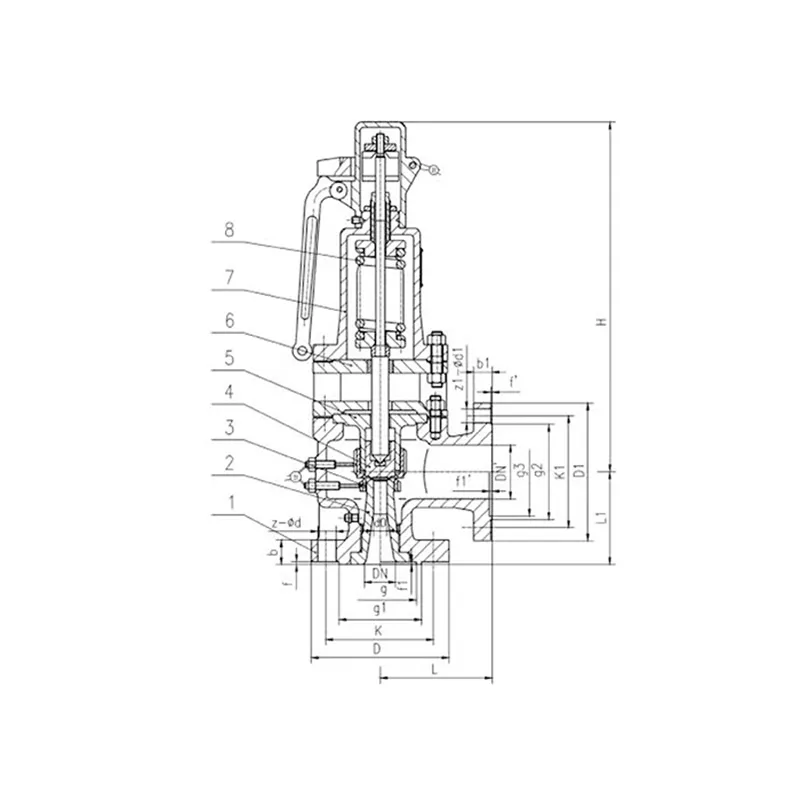

Основные внешние и присоединительные размеры

Тип	DN Номинальный диаметр	Присоединительные размеры (мм)
Тип	DN Номинальный диаметр	L	Li	H	D	D1	D2	b	Z-φd	DN1	D'	D1	D2	b'	Z¹-φd
A48Y-P543.82V	65	190	190	853	220	170	110	50	8-25	150	300	250	204	30	8-25
A48Y-10	80	190	190	853	230	180	121	50	8-25	150	300	250	204	30	8-25
A48Y-10	65	190	190	853	220	170	110	50	8-25	150	300	250	204	30	8-2
A48Y-P543.82V	80	190	190	853	230	180	121	50	8-25	150	300	250	204	30	8-2
A48Y-20	65	210	210	933	260	203	97	55	830	150	300	250	204	30	8-2
A48Y-P545.29V	65	210	210	933	260	203	97	55	8-30	150	300	250	204	30	8-2
A48Y-20	80	210	210	933	260	203	116	60	8-34	150	300	250	204	30	8-25
A48Y-P545.29V	80	210	210	933	290	230	116	60	8-34	150	300	250	204	30	8-25
A48Y-20	80	210	210	933	290	230	116	60	8-34	150	300	250	204	30	8-25
A48Y-Ps410V	80	210	210	933	290	230	116	60	8-34	150	300	250	204	30	8-25

Инструкция

Данный клапан используется в силовых установках, резервуарах под давлением, устройствах для снижения давления и температуры и другом оборудовании. Он обеспечивает безопасность работы устройства.

Описание конструкции

1. Основные характеристики пружинного полнопроходного предохранительного клапана: простая конструкция, хорошая герметичность, точное давление открытия, большая пропускная способность, низкий перепад давления при закрытии клапана, удобство регулировки и т.д.
2. Тип седла: седло типа Laware. Скорость пара достигает скорости звука при прохождении через выходное отверстие седла; уплотняющая поверхность седла изготовлена из твердого кобальтового сплава методом наплавки. Высокий коэффициент расхода, высокие антифрикционные и коррозионные свойства и длительный срок службы.
3. Термоэластичный диск: диск имеет термоэластичную структуру. Благодаря незначительному изменению формы клапана под давлением среды, была повышена его герметичность, а также решена проблема предварительного сброса давления предохранительного клапана при приближении давления среды к заданному. Уплотненная поверхность диска изготовлена с использованием передовой технологии лазерной закалки для повышения твердости, антифрикционных свойств и коррозионной стойкости.
4. Верхнее регулировочное кольцо: клапан может обеспечить необходимое давление обратного закрытия путем регулировки верхнего регулировочного кольца для изменения направления потока среды, выходящей из седла.
5. Нижнее регулировочное кольцо: клапан может быстро достичь полного проходного сечения в процессе сброса путем регулировки регулировочного кольца.
6. Втулка регулировки обратного давления: вспомогательное устройство, служащее для регулировки обратного давления диска для получения необходимого дифференциального давления обратного закрытия.

Инструкция по установке

1. Предохранительный клапан должен устанавливаться вертикально, и его лучше устанавливать непосредственно на адаптер резервуара или трубопровода. Внутренний диаметр адаптера должен быть не меньше диаметра входного патрубка предохранительного клапана.
2. Во избежание термических напряжений, вызванных тепловым расширением выпускного трубопровода, выходной патрубок предохранительного клапана должен быть оборудован соответствующим компенсатором. Внутренний диаметр выпускного трубопровода должен быть больше диаметра выходного патрубка клапана. Его длина должна быть минимальной, изгибы не допускаются. Вес выпускного трубопровода и компенсатора не должен передаваться на предохранительный клапан, они должны быть закреплены на конструкции. Расстояние между осями выпускного трубопровода и корпуса клапана должно быть минимально возможным.
3. Выходной патрубок глушителя должен иметь достаточную площадь, чтобы избежать возникновения противодавления, которое может повлиять на пропускную способность клапана.
4. На концах выхлопной трубы и корпуса должны быть установлены водоотводящие трубы, выход рукава регулировки противодавления должен быть снабжен коротким отводом.

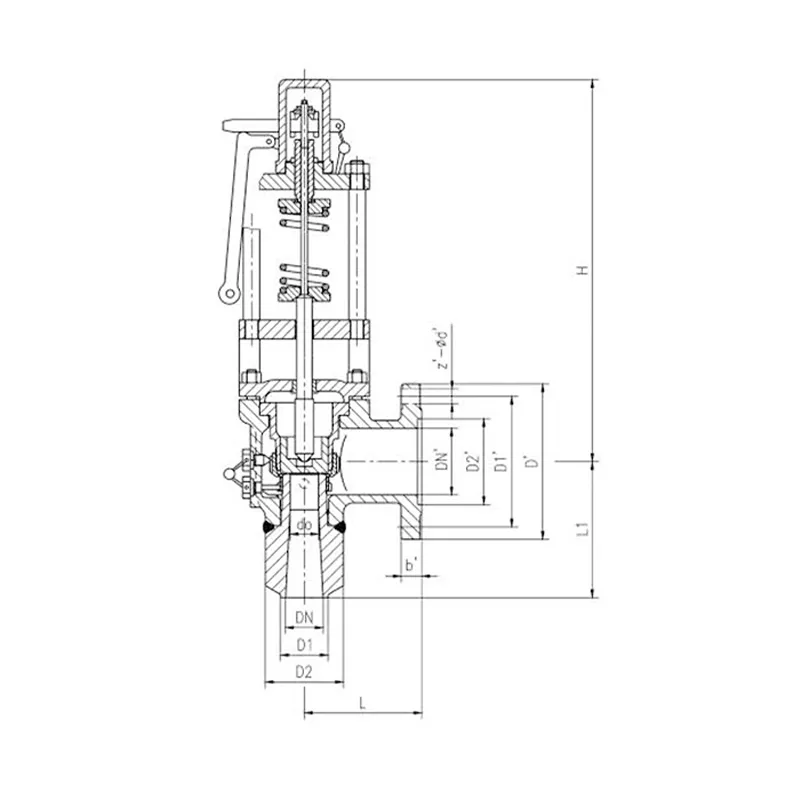

Основные внешние и присоединительные размеры

Тип	DN Номинальный диаметр	Размеры (мм)
Тип	DN Номинальный диаметр	L	Li	D0	H	DN'	D	D1'	D2'	B'	z-d
A68Y-20	65	210	290	48	923	150	300	250	204	30	8-25
A68Y-P5410V	65	210	290	48	923	150	300	250	204	30	8-25
A68Y-20	80	210	290	52	923	150	300	250	204	30	8-25
A68Y-P5410V	80	210	290	52	923	150	300	250	204	30	8-25
A68Y-25	65	210	290	48	923	150	300	250	204	30	8-25
A68Y-Ps414V	65	210	290	48	923	150	300	250	204	30	8-25
A68Y-25	80	210	290	52	1003	150	300	250	204	30	8-25
A68Y-P5414V	80	210	290	52	1003	150	300	250	204	30	8-25
A68Y-32	65	210	290	48	1083	150	300	250	204	30	8-25
A68Y-P5420V	65	210	290	48	1083	150	300	250	204	30	8-25
A68Y-32	80	210	290	52	1083	150	300	250	204	30	8-25
A68Y-P5420V	80	210	290	52	1083	150	300	250	204	30	8-25
A68Y-10	150	310	525	100	1158	300	485	430	390	36	16-30
A68Y-P543.82V	150	310	525	100	1158	300	485	430	390	36	16-30
A68Y-10	200	310	525	125	1158	300	485	430	390	36	16-30
A68Y-Ps42.5V	200	310	525	125	1158	300	485	430	390	36	16-30

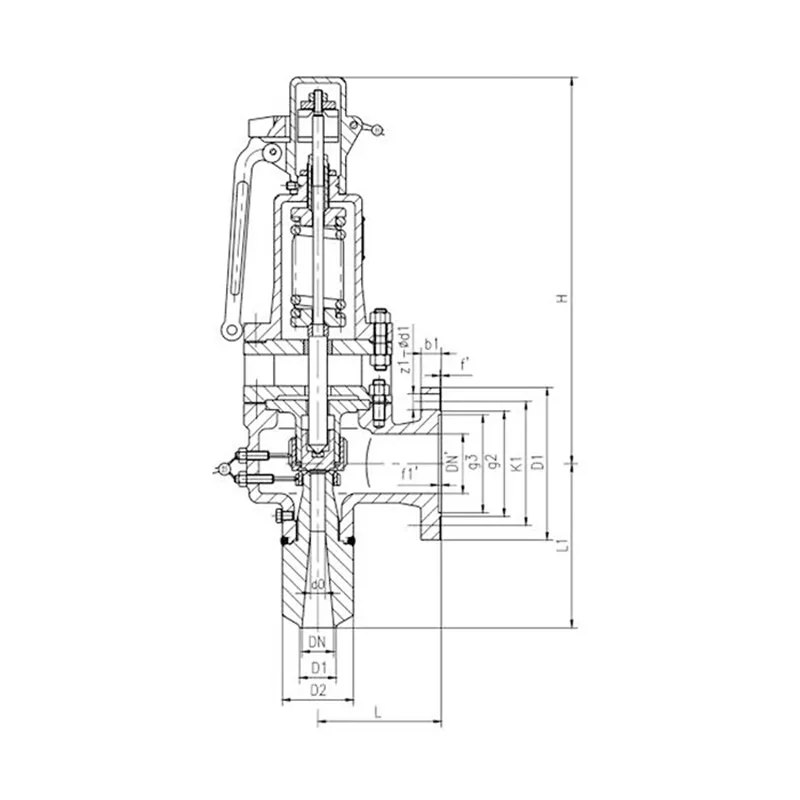

Основные присоединительные размеры

Тип	DN Номинальный диаметр	Размеры (мм)
Тип	DN Номинальный диаметр	L	Li	D0	DN'	D	D1'	D2'	B'	z¹-d
A68E210/550V1	65	240	280	46	100	265	210	150	38	8-30
A68SB160/440C1	65	260	280	52	150	320	250	204	30	8-25
A68E210/400C1	80	190	305	58	150	340	280	204	38	8-34
A68E210/550V1	80	190	305	58	150	340	280	204	38	8-34
A68E210/550V2	80	190	305	60	150	300	250	204	30	8-25
A68E160/550V1	100	320	340	70	250	445	385	313	42	12-34
A68SB100V1	100	260	325	80	150	300	250	204	30	8-25
A68SB100V2	100	260	325	85	150	300	250	204	30	8-25
A68SB100C1	150	305	385	115	250	445	385	313	42	12-34
A68SB100C2	150	305	385	110	250	445	385	313	42	12-34
A68SB100C3	150	305	385	120	250	445	385	313	42	12-34
A68SB100V1	150	305	385	115	250	445	385	313	42	12-34
A68SB100V2	150	305	385	100	250	445	385	313	42	12-34
A68SC2500C2	11/2"(40)	155	165	18	Exit"3×300Lb
A68SC150011	2"(50)	216	280	33	Exit"6×300Lb
A68SC1500C1	21/2"(65)	216	280	40	Fxit"6×300Lb
A68SC1500C2	21/2"(65)	216	305	46	Fxit"6×300Lb
