Пружинная шайба | Антивибрационная шайба для крепежа | Ханьдань Ланьбяо серия SP-100 | Для антивибрационного соединения в механизмах, автомобилях и электрооборудовании

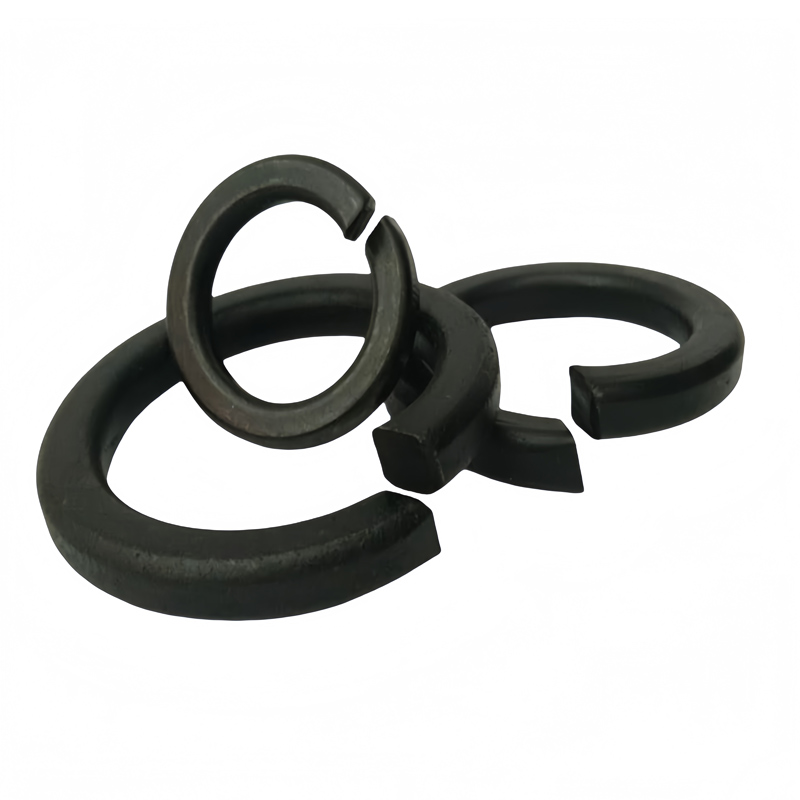

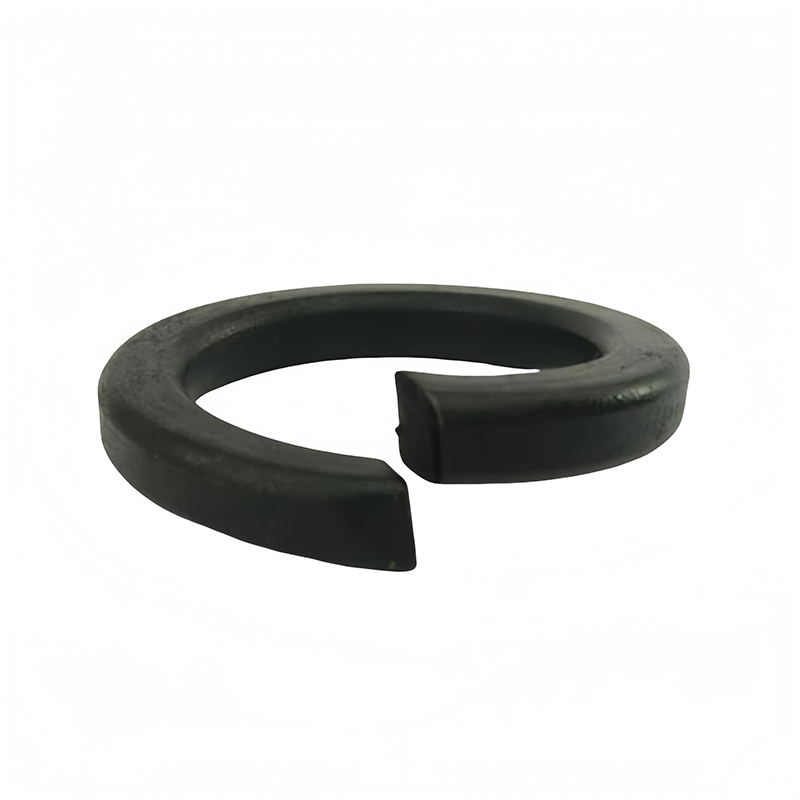

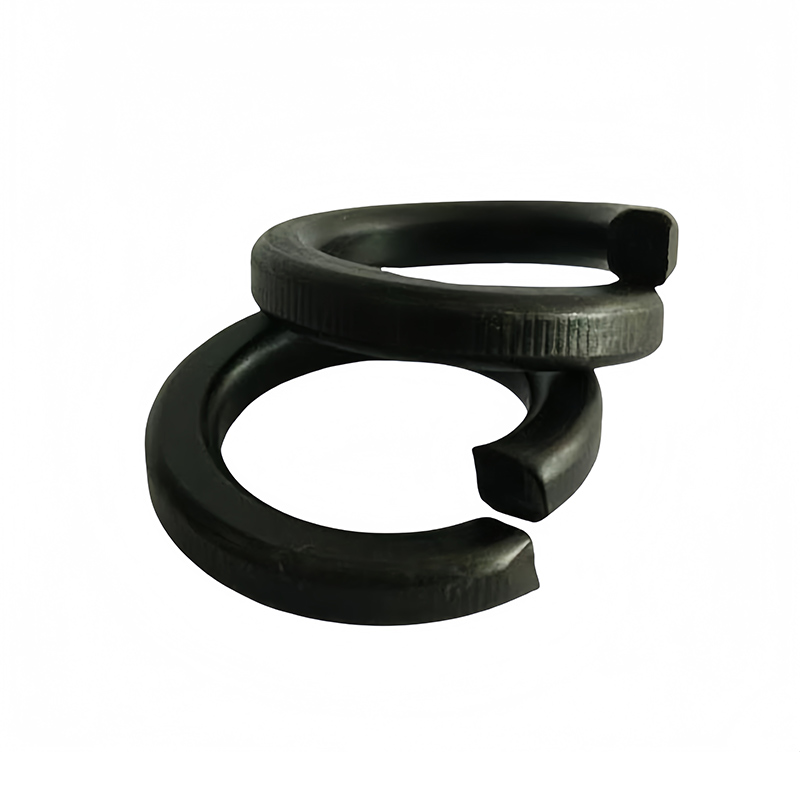

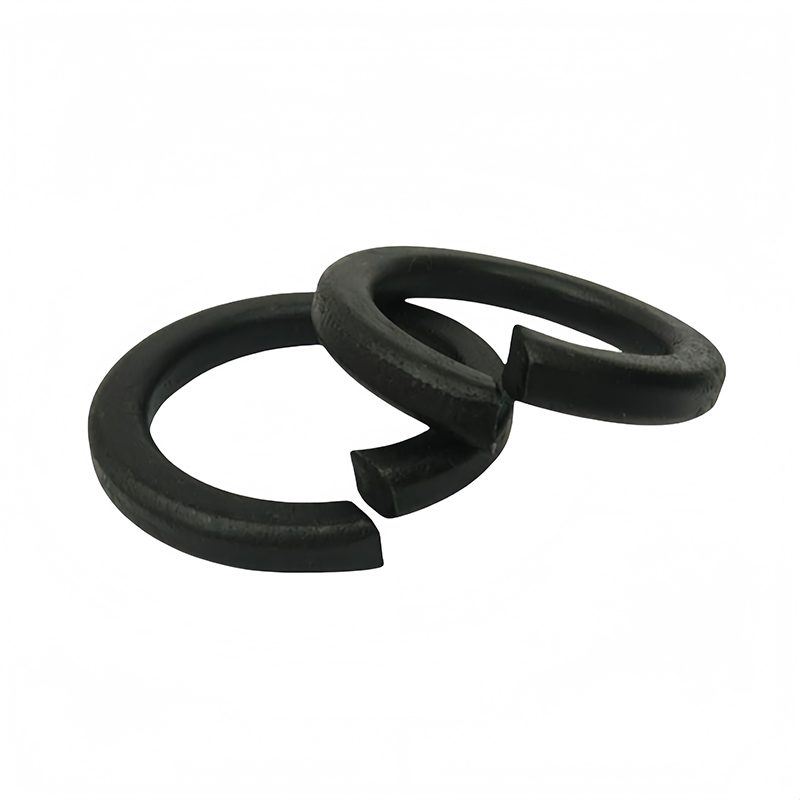

Пружинная шайба серии SP-100 от Ханьдань Ланьбяо — это антивибрационный крепежный элемент, разработанный на принципе упругого предварительного натяжения. Изготовленная из высокопрочной пружинной стали методом точной штамповки, эта шайба с уникальной разрезной кольцевой конструкцией создает постоянное упругое усилие, эффективно предотвращая ослабление болтов из-за вибраций и ударных нагрузок. Поверхность изделия обработана антикоррозионным покрытием, сочетая высокую упругость и износостойкость. Шайба широко применяется в механических трансмиссиях, автомобильных шасси, электрооборудовании и строительных металлоконструкциях, обеспечивая долговечную защиту от самоотвинчивания болтовых соединений и гарантируя безопасную и стабильную работу оборудования.

1.Технические параметры

Материал: пружинная сталь 65Mn (высокая упругость), нержавеющая сталь 304 (коррозионностойкий вариант)

Покрытие: чернение (стандартная антикоррозионная защита), оцинковка (повышенная стойкость к атмосферным воздействиям), Dacromet (для агрессивных сред)

Типоразмеры: M3-M30 (метрический стандарт, возможны нестандартные исполнения)

Твердость: HRC 44-50 (для пружинной стали)

Коэффициент восстановления упругости: ≥90% (после 100 000 циклов сжатия)

Соответствие стандартам: GB/T 93 (китайский), DIN 127 (немецкий), ANSI B18.21.1 (американский)

Диапазон рабочих температур: от -30°C до +150°C (нержавеющая версия до +400°C)

2.Особенности и назначение

Эффективная защита от вибраций: Разрезная конструкция создает постоянное давление, предотвращая ослабление болтов из-за вибраций или температурных деформаций.

Быстрый монтаж: Устанавливается непосредственно на болт без дополнительных инструментов, совместима с любыми плоскими шайбами.

Устойчивость к усталости: Высокоэластичный материал выдерживает многократные сжатия, срок службы превышает 10 лет.

Универсальность: Подходит для широкого спектра применений — от мелкой электроники до тяжелой техники.

3.Области применения

Машиностроение: Крепление болтовых групп двигателей, фланцев трансмиссий, соединения трубопроводов насосов и клапанов.

Автомобильная промышленность: Подвеска шасси, крепление ступичных болтов, фиксация коробки передач.

Электрооборудование: Монтаж трансформаторов, крепление шин в распределительных щитах, болтовые группы ветрогенераторов.

Строительство: Соединения стальных балок и колонн, антивибрационная защита мостовых болтов, усиление элементов фасадных систем.

4.Материалы и варианты

Стандарт: Пружинная сталь 65Mn + чернение (для обычных промышленных условий).

Антикоррозийный: Нержавеющая сталь 304 + пассивация (химическая и морская среда).

Высокотемпературный: Нержавеющая сталь 316 + термостойкое покрытие (котлы, высокотемпературное оборудование).

5.Технология производства

Точная штамповка: Формовка на высокоскоростных прессах, ровный рез без заусенцев.

Термообработка: Закалка + отпуск для контроля упругости, отклонение твердости ≤3HRC.

Покрытие: Автоматизированная гальваническая линия, толщина покрытия ≥8 мкм (цинковое покрытие выдерживает ≥720 часов солевого тумана).

6.Контроль качества

100% проверка: Тестирование упругости под нагрузкой, лазерный контроль зазора.

Сертификация: Соответствует ISO 9001, IATF 16949 (автомобильный стандарт).

Испытания: Вибростендовые тесты (амплитуда ±2 мм, частота 20 Гц, 48 часов без ослабления).

7.Инструкция по монтажу

Очистка поверхностей: Удалите масло и загрязнения с болтов, гаек и шайб.

Порядок установки: Разместите шайбу между плоской шайбой и гайкой, разрезом в сторону затяжки.

Контроль момента: Затягивайте гайку с рекомендуемым моментом, избегая перегрузки.

Регулярная проверка: В условиях сильной вибрации проверяйте состояние шайбы каждые 6 месяцев.

Рекламный слоган

«Упругая фиксация — никаким вибрациям! Пружинные шайбы SP-100 от Ханьдань Ланьбяо — надежность каждого соединения!»

Примечание: Убедитесь в соответствии шайбы размеру болта. Для тяжелых условий рекомендуется использовать фиксатор резьбы и следовать инструкциям производителя оборудования.
